Ферма из профильной трубы



    Фермы из профильной трубы на загородных участках в основном используются для строительства всевозможных навесов. Они отличаются от других конструкций прочностью, долговечностью, небольшим весом, возможностью устройства перекрытий большой длины.

     Строительные фермы можно купить уже готовые и собрать их на месте установки, но чаще всего они изготавливаются своими руками из металлического профиля. В этом случае вы можете сделать фермы любого размера, любой длины и количества элементов, и стоимость всей конструкции будет дешевле, чем если покупать готовые.



   Недостатком изготовления ферм из профильной трубы своими руками является высокая продолжительность и трудозатратность работ. Нужно будет очистить от ржавчины, нарезать, приварить и покрасить большое количество металлических элементов.

   На нашем загородном участке мы тоже решили сделать навес из поликарбоната. В качестве опор будем использовать металлические столбы, для усиления конструкции изготовим и приварим к ним фермы из профильной трубы.

   Первым делом рассчитаем количество и размер профильной трубы, необходимой для изготовления опор навеса и самих ферм. Для стоек нам понадобится профиль размером 60 на 60 мм, для устройства верхнего пояса фермы — труба 40 на 40 мм, для раскосов и нижнего пояса – 20 на 40 мм. Толщину стенок трубы лучше использовать не менее 3 мм. Толстый металл легче сваривать, более тонкие стенки часто прожигаются насквозь, для их сварки требуется определённая сноровка.

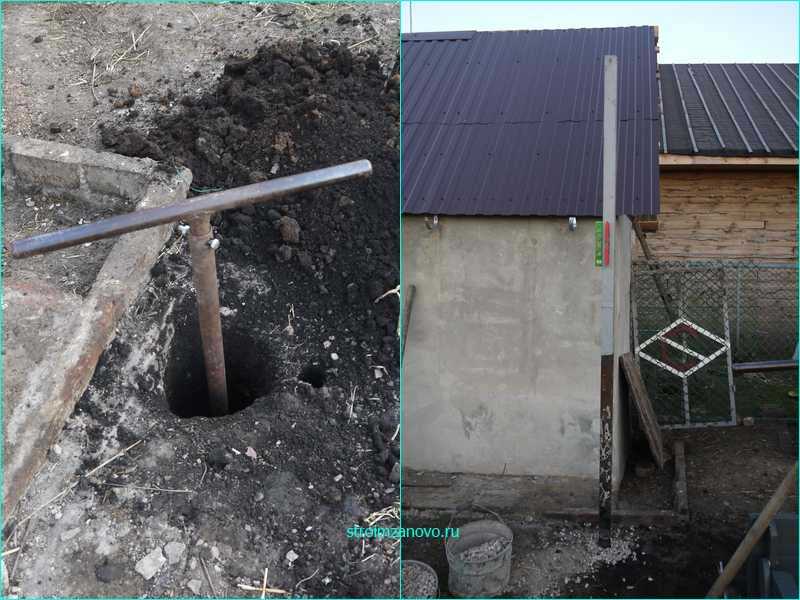

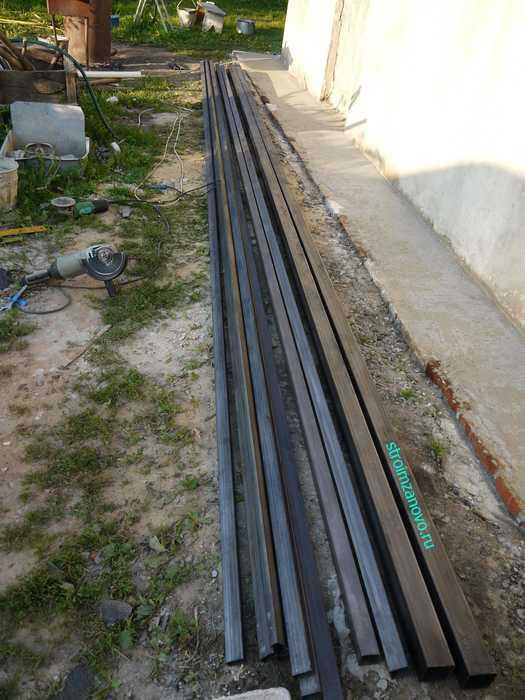

   Итак, часть металла купили на базе, другая часть у нас осталась от возведения забораСадовым буром просверлим в земле отверстие на глубину 1 м, установим в него трубу нужной длины размером 60 на 60 мм, выровняем её по уровню и зальём цементным раствором, смешанным с щебнем.

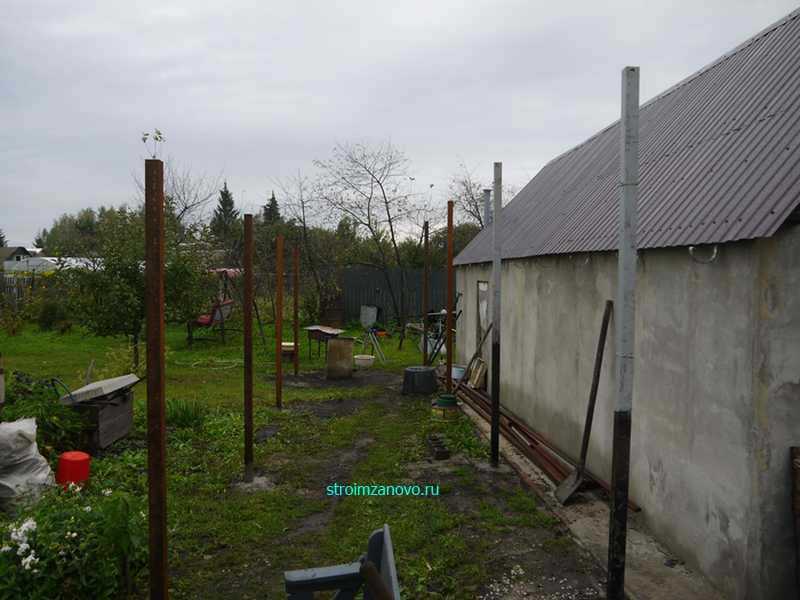

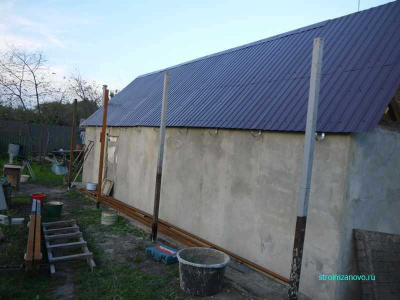

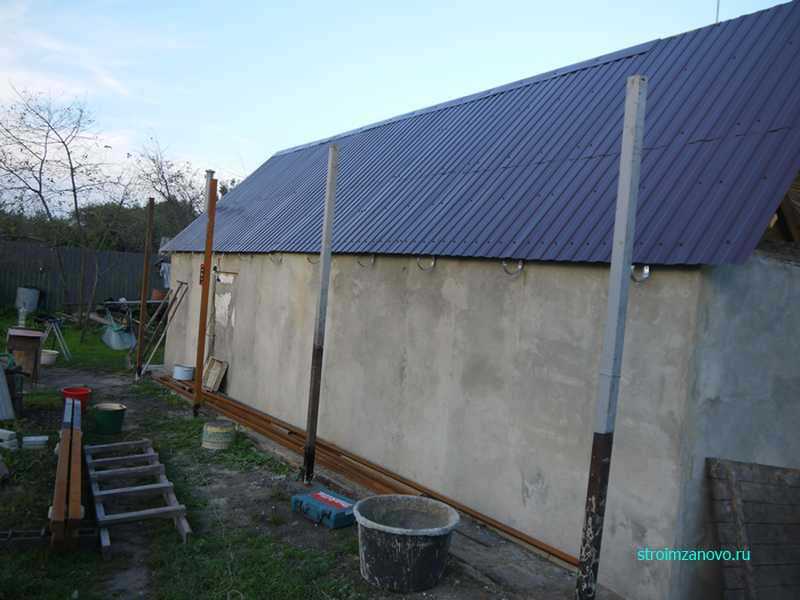

   Таким же образом установим ещё три столба. Всего забетонировали 4 опоры на одной стороне. Чтобы установить их на одинаковой высоте, мы использовали гидроуровень.

   Отступим 2,5 м от первой линии столбов и установим ещё 4 опоры, только высотой на 50 см меньше предыдущих. Навес у нас будет односкатный, поэтому мы сделали первые стойки выше вторых. На этих опорах будет держаться крыша навеса. Чтобы крыша и стойки выдержали массу снега, который будет на ней собираться в зимний период, их необходимо усилить. Самый распространённый вариант для этих целей – сделать фермы и приварить их между столбами.

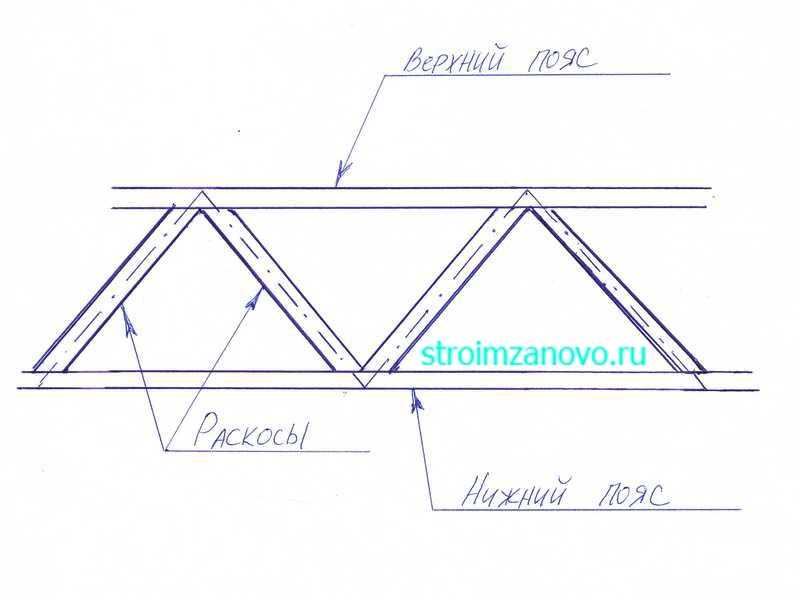

   Переходим к изготовлению фермы.  Параллельная четырёхугольная строительная ферма выглядит вот так.

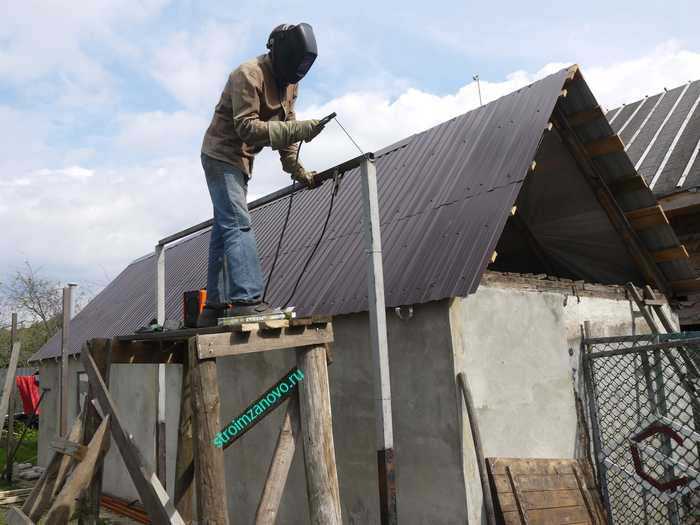

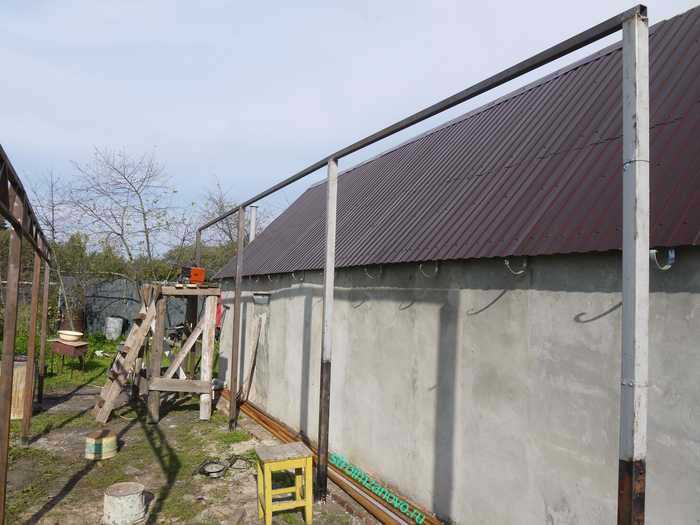

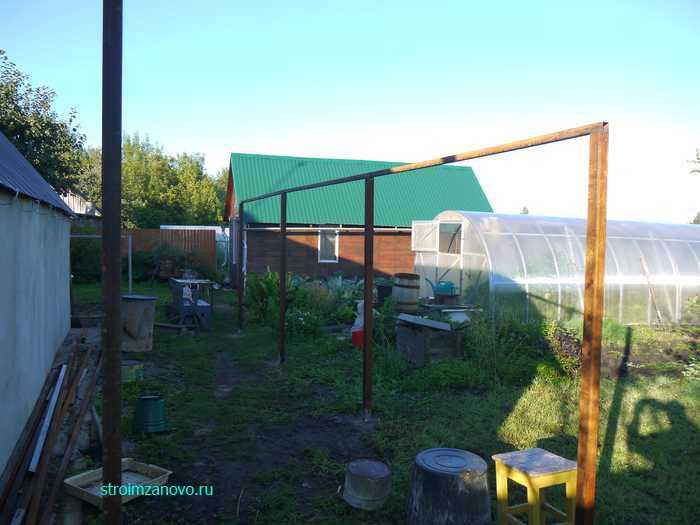

   Начнём с верхнего пояса. Возьмём трубу 40 на 40, отрежем её по длине, равной расстоянию между первым столбом и последним, и приварим электросваркой к верхней части каждой опоры. Верхний пояс готов.

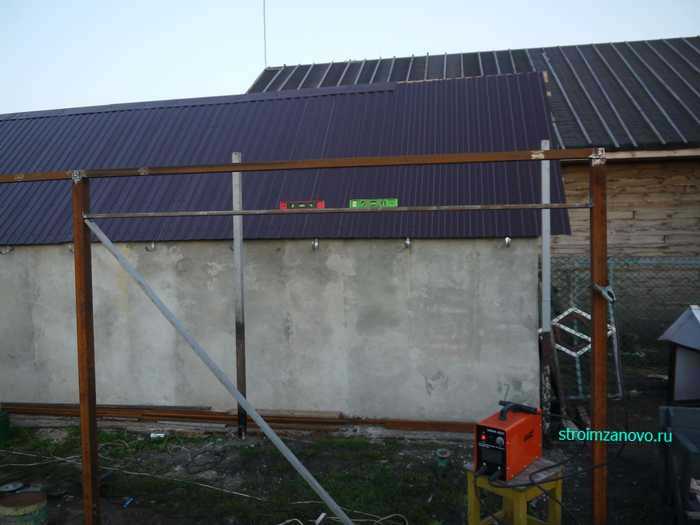

   Дальше используем профильную трубу 40 на 20, измерим расстояние между соседними стойками и отрежем её болгаркой. Отступим от верхнего пояса вниз 20 см и на этом уровне приварим кусок трубы к опорам, расположив её плашмя. Если нет помощника, один конец трубы можно закрепить, поставив под него подпорку, а второй держать свободной от держака сварочного аппарата рукой. Горизонталь нижнего пояса проконтролируем строительным уровнем.

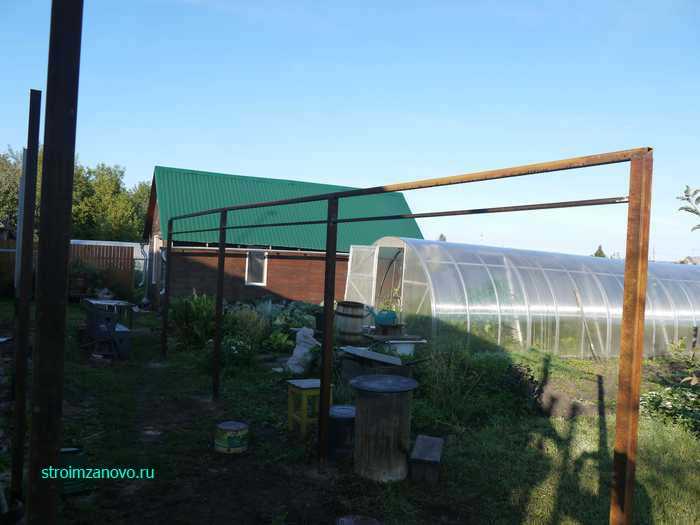

   Так же приварим ещё две профильные трубы между опорами.

   Теперь между верхним и нижним поясами фермы нужно приварить раскосы. Именно за счёт них достигается прочность конструкции. Если стропила положить просто на верхний пояс, без фермы, то под тяжестью снега труба деформируется и навес разрушится.

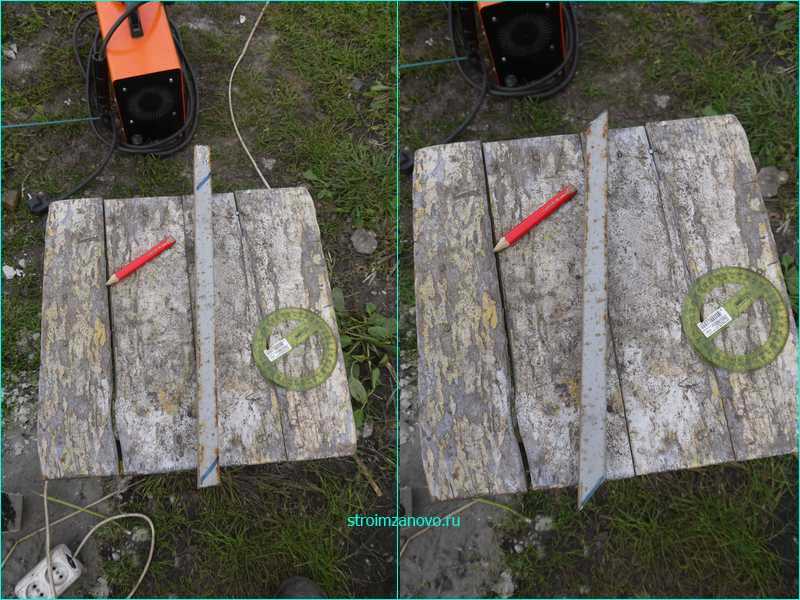

   Раскосы привариваются между поясами под углом 45 градусов. Сначала возьмём транспортир и определим угол наклона, сделав на трубе отметку. Потом прислоним к этому месту кусок трубы 20 на 40 и проведём на нём карандашом в месте предполагаемого реза. Болгаркой отрежем лишний металл.

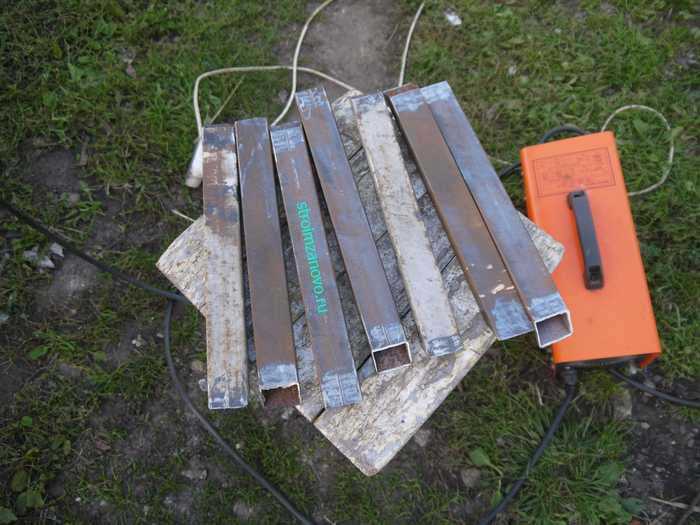

   По такому шаблону сделаем нужное число отрезков.

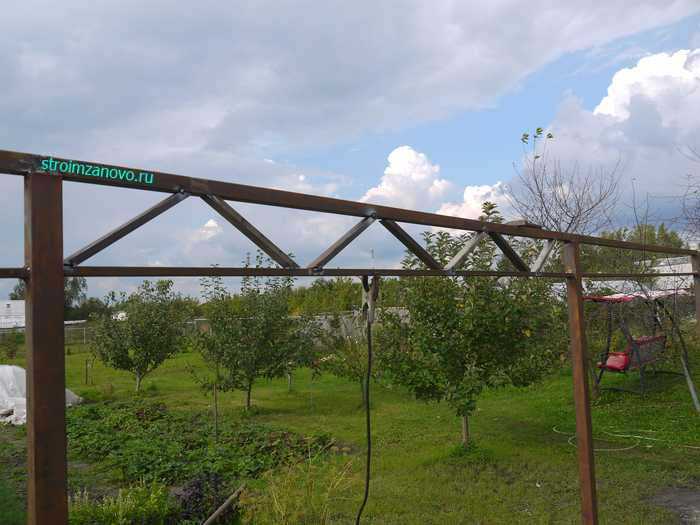

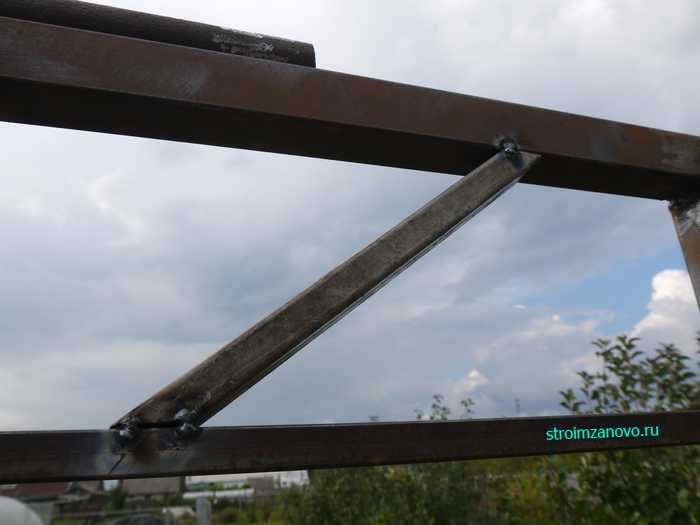

   Нам осталось приварить их к поясам фермы. Сначала раскосы прихватывается к трубам небольшими точками, чтобы они держались на конструкции.

   Лучше начать сваривать их с двух сторон попеременно. Когда прихватили все трубы, после этого их можно обваривать со всех сторон. Делается это для того, чтобы ферму не повело и она не изменила своих геометрических свойств. Особенно важно соблюдать эту последовательность, если вы свариваете ферму на земле и её пояса жестко не закреплены между опорами.

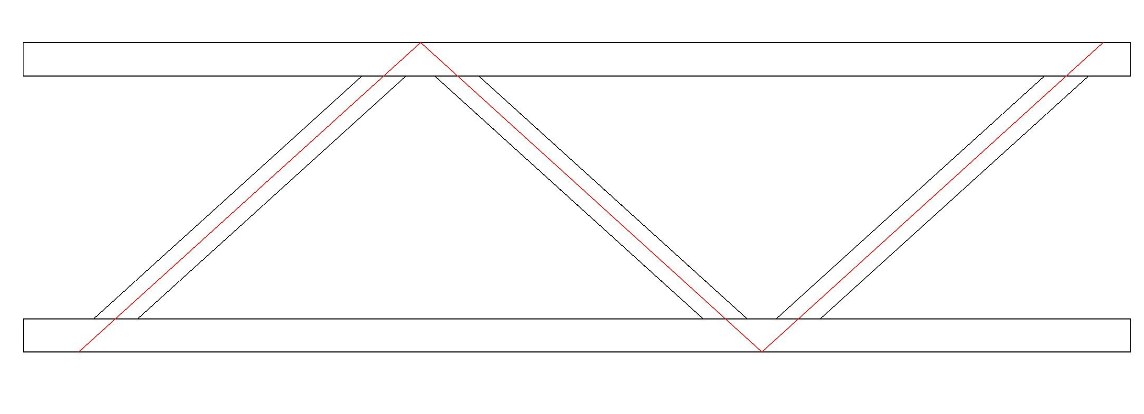

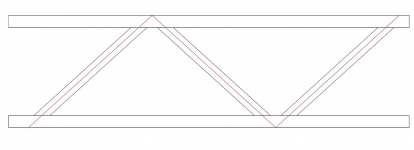

     Соседние раскосы располагаются друг от друга на небольшом расстоянии. По их середине проводят условные линии, эти линии должны пересекаться в высшей точке верхнего пояса и низшей нижнего.

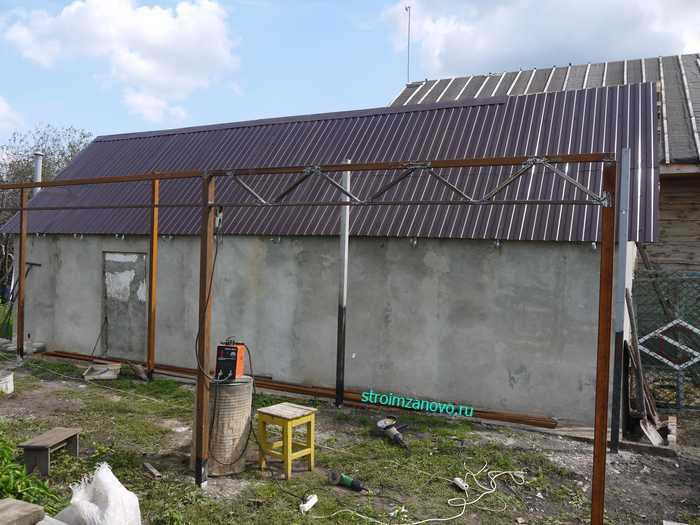

   Приварим раскосы между всеми опорами будущего навеса. Работа эта кропотливая и долгая по времени. Но научиться варить металл самому необходимо: во-первых, это умение всегда пригодится в ведении домашнего хозяйства, а во-вторых, вы сэкономите большую сумму денег, ведь профессиональные сварщики берут оплату за каждый шов. Представьте, какое количество сварных швов нужно сделать при изготовлении строительной фермы и сколько это будет стоить.

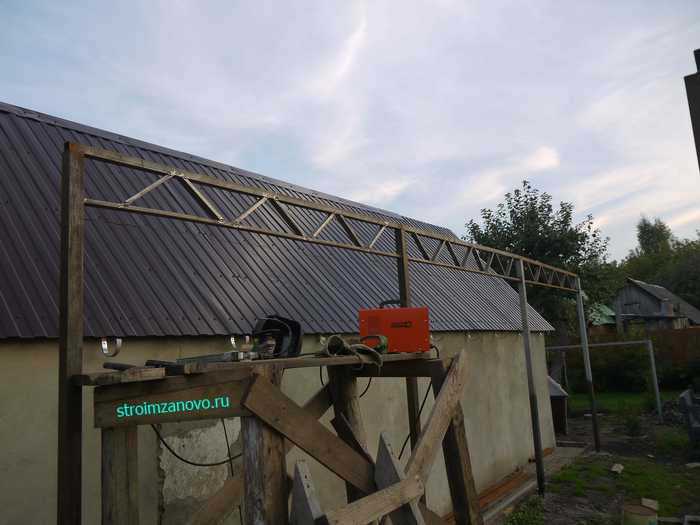

   Первая ферма для навеса готова. Точно так же начнём делать вторую ферму. Здесь тоже сначала приварим верхний пояс.

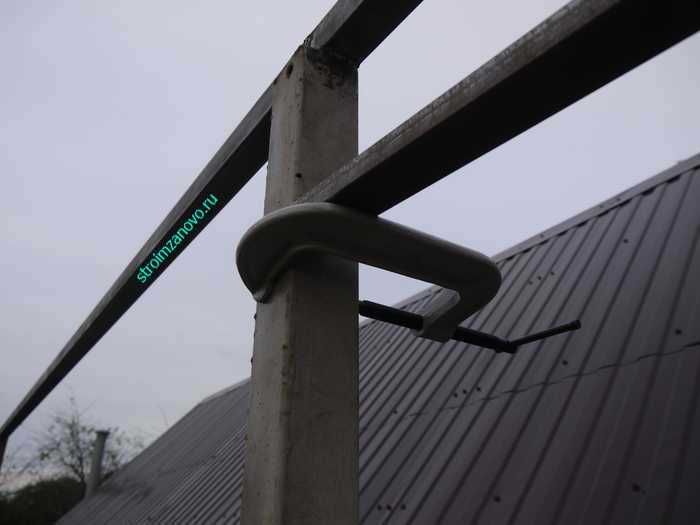

   По совету бывалых сварщиков вместо упоров для поддержки одной стороны трубы удобнее использовать струбцину. Маску сварщика лучше купить с автоматическим затемнением, особенно начинающим.

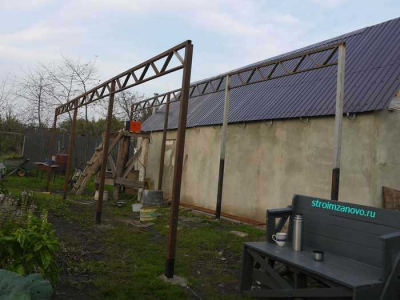

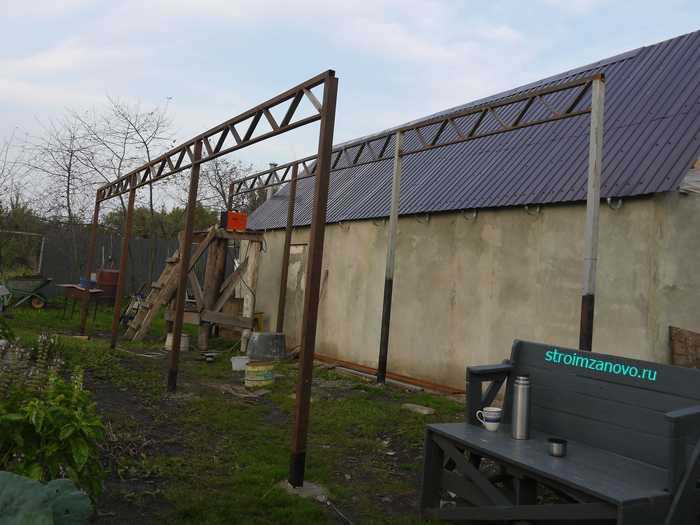

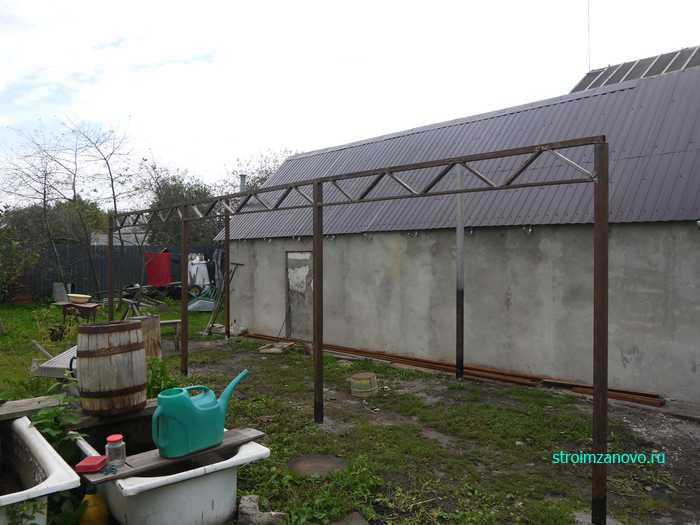

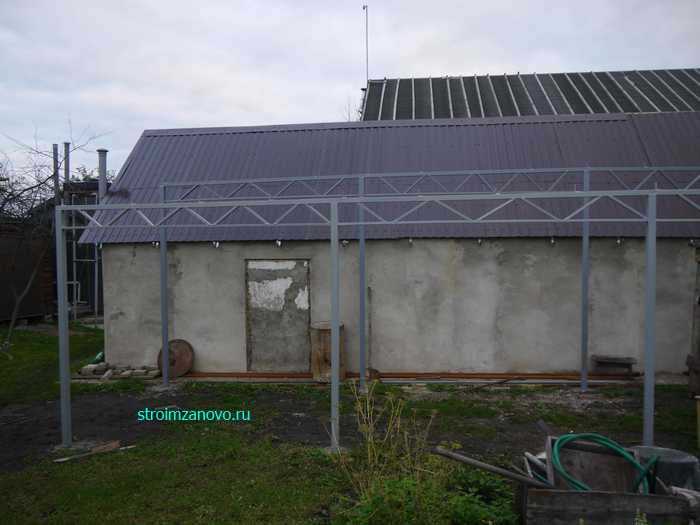

   В итоге, после продолжительной работы, у нас получилось 2 строительные фермы для навеса.

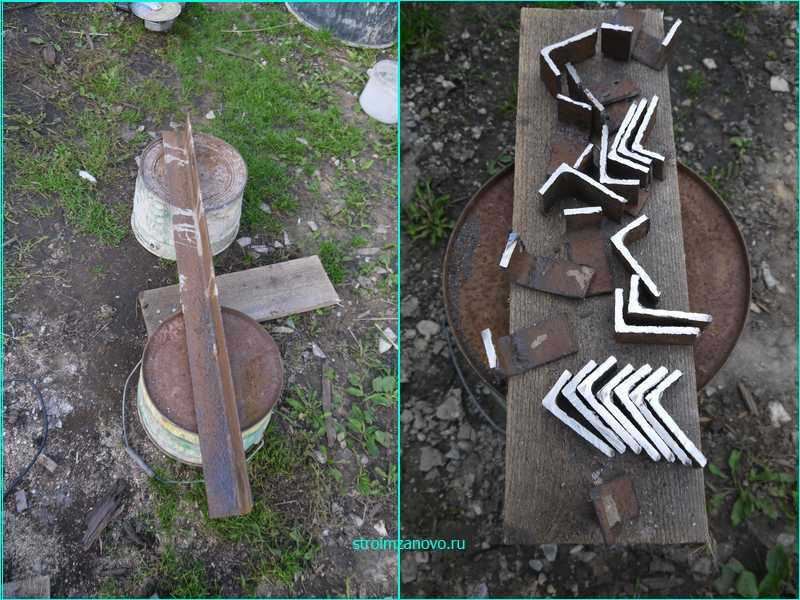

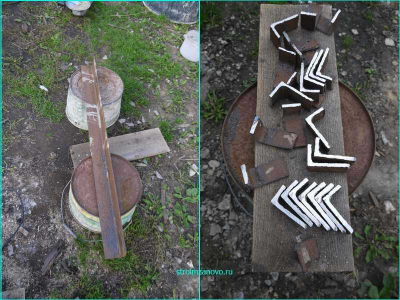

   Крышу мы будем устанавливать на деревянные стропила, уложив их на стойки с фермами. Чтобы прикрепить доски к верхнему поясу, мы используем металлические уголки. Возьмём кусок уголка с толщиной стенки 4 мм и болгаркой нарежем его на несколько коротких отрезков.

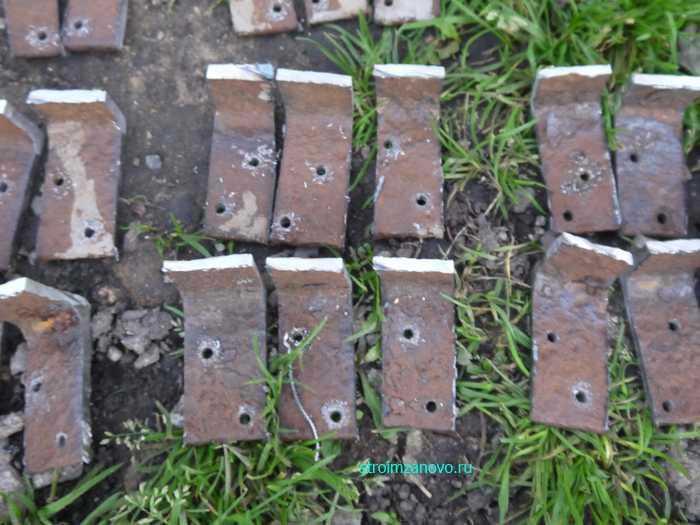

   Дрелью просверлим в них по два отверстия.

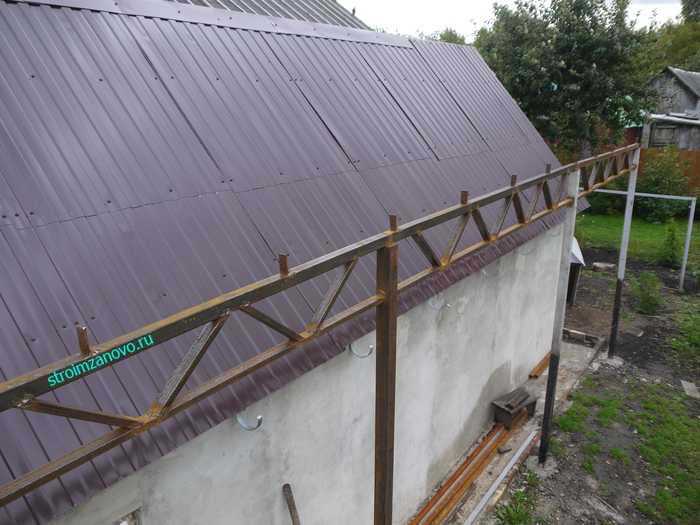

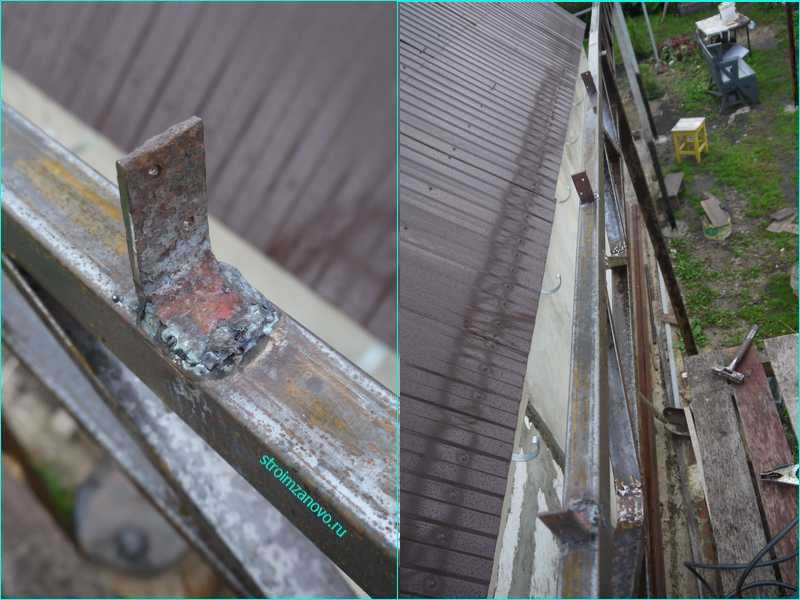

   Приварим уголки к верхним поясам ферм через 60 см друг от друга. В последствии, установив стропила, мы прикрутим их двумя саморезами к каждому уголку.

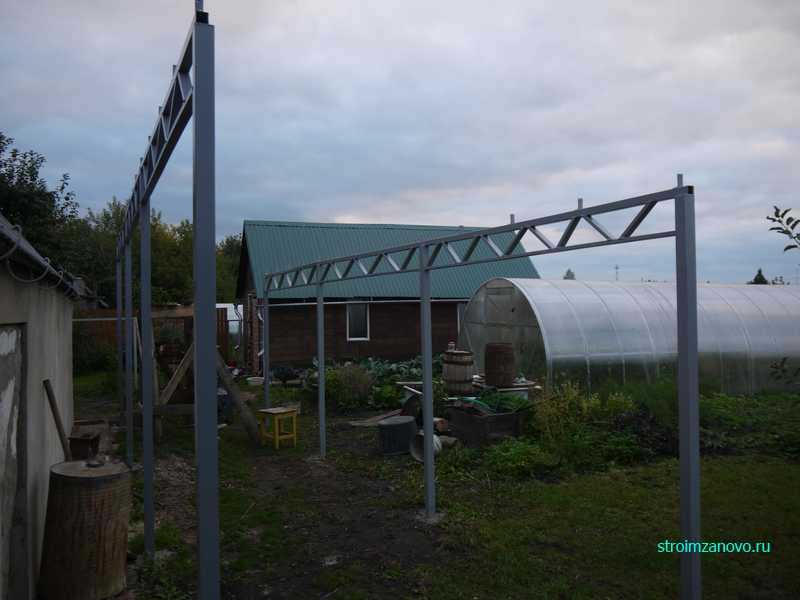

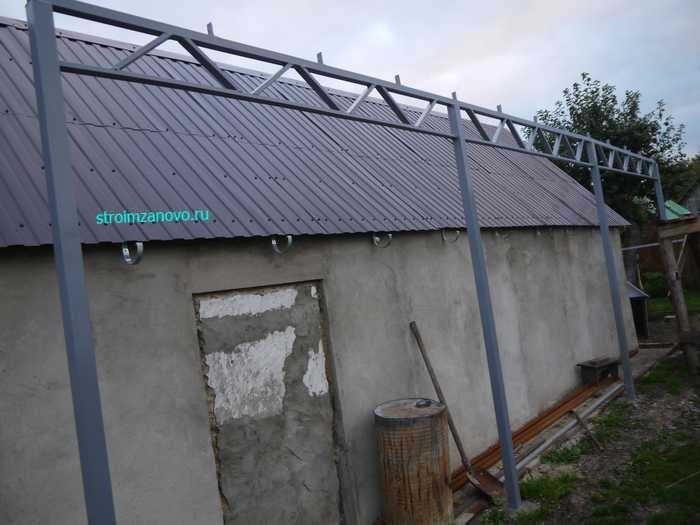

   Опоры с фермами под навес готовы, осталось покрасить их краской для металлических поверхностей.

   Когда краска высохнет, приступим к устройству обрешётки под поликарбонат. Если статья понравилась, поделитесь ей в соцсетях.

ВИДЕО






Ферма из профильной трубыСтроим своими руками

2 комментария на “Ферма из профильной трубы”

  • Спасибо за полезную и интересную информацию.

  • Саня:

    «Соседние раскосы располагаются друг от друга на небольшом расстоянии. По их середине проводят условные линии, эти линии должны пересекаться в высшей точке верхнего пояса и низшей нижнего.»

    Неправильно. Линии должны пересекаться на средней линии пояса. В крайнем случае, разнести раскосы на расстояние 10мм для верхнего и 4 мм для нижнего поясов.
