Двухскатная крыша
Построив на своём участке деревянный каркас для сарая, мы решили возвести на нём двухскатную крышу, чтобы дальнейшие работы проводить без оглядки на погодные условия. Опыт строительства двухскатной крыши у нас был минимальный и ограничивался лишь одной небольшой постройкой – дачным туалетом и душем. Но размеры строений отличаются в разы, поэтому практически делать такого объёма крышу нам предстояло в первый раз. Подробный отчёт о проделанной работе мы представляем в этой статье.

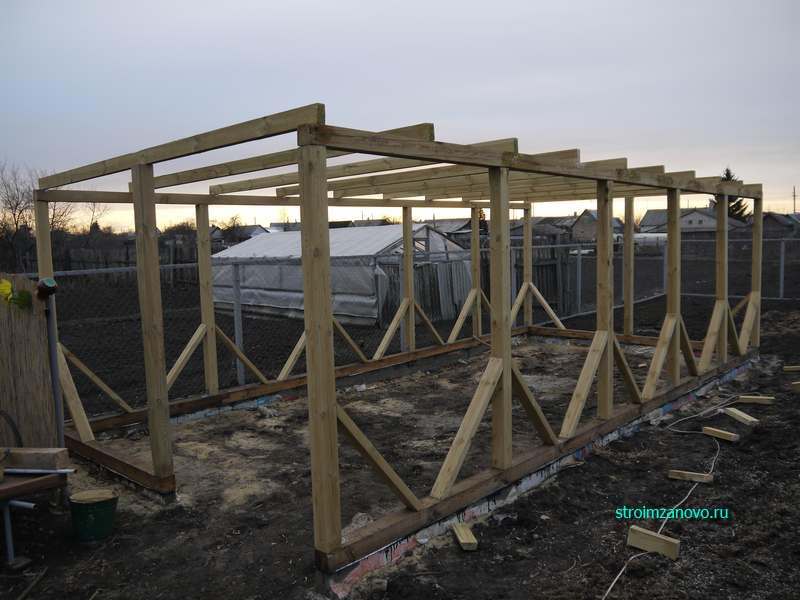

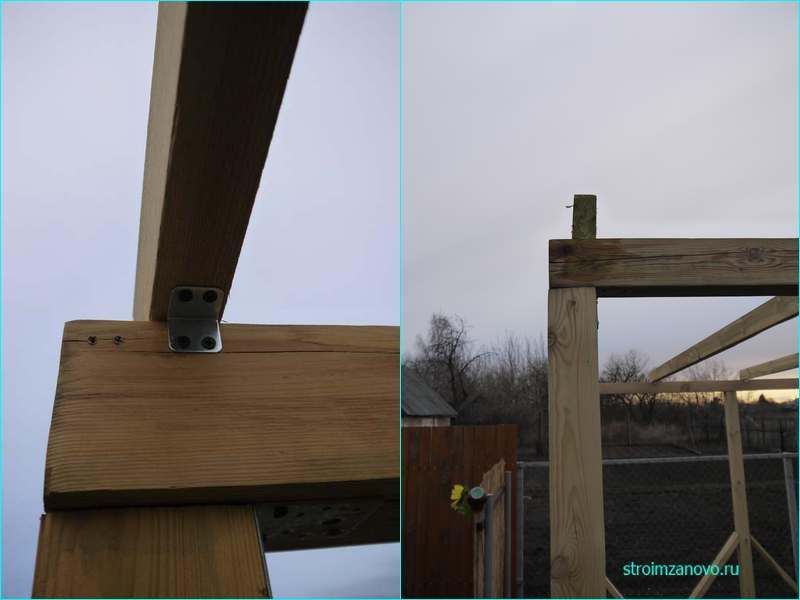

Из соснового бруса размером 10 на 10 см был построен каркас размером 7,5 на 3,5 м. В качестве потолочных балок мы использовали бруски 5 на 10 см, прикрепив их к мауэрлату, лежащему наверху каркаса, с помощью монтажных уголков и саморезов на расстоянии 80 см друг от друга.
Первые и последние балки нужно устанавливать через 5 см от края, оставляя место для стропил. Это делается для того, чтобы фронтон двухскатной крыши был заподлицо со стенами.

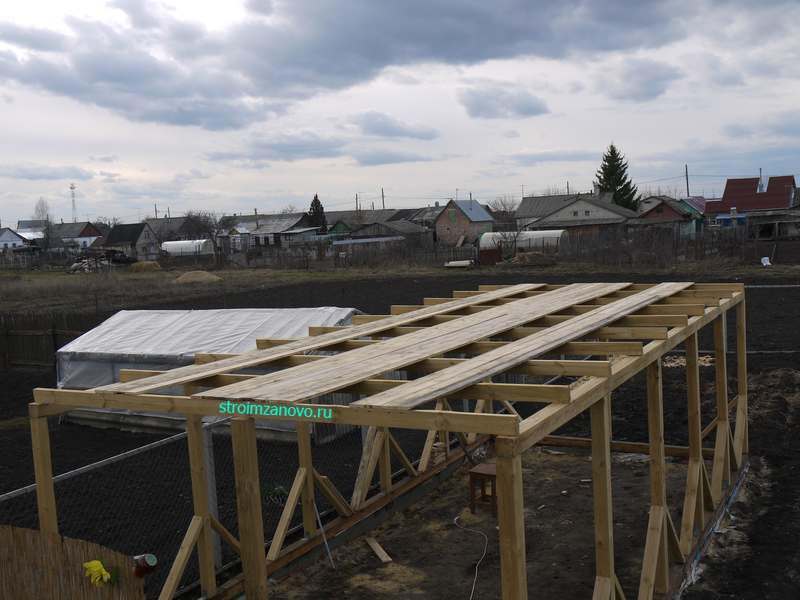

Для удобной работы наверху каркаса по всей его длине уложим несколько рядов досок, по которым будем ходить во время монтажа. Толщину выберем такую, чтобы они не сломались под весом строителей. Прикрутим их к балкам саморезами. Это необходимо сделать для безопасного передвижения на высоте 2,5 м. Обязательно нужно положить несколько тесин по центру постройки, на них будут крепиться временные стойки для установки конькового бруса.
ДВУХСКАТНАЯ КРЫША СВОИМИ РУКАМИ
Подготовительные работы сделаны, теперь можно приступать непосредственно к возведению двухскатной крыши. Для расчёта сечения стропил, обрешётки и снеговой нагрузки можно воспользоваться любым онлайн-калькулятором или программой, которых много на специальных сайтах. Для нашей системы подойдут стропила, сделанные из доски размером 5 на 10 см, их длина составит 290 см, обрешётка будет толщиной 2,5 см.

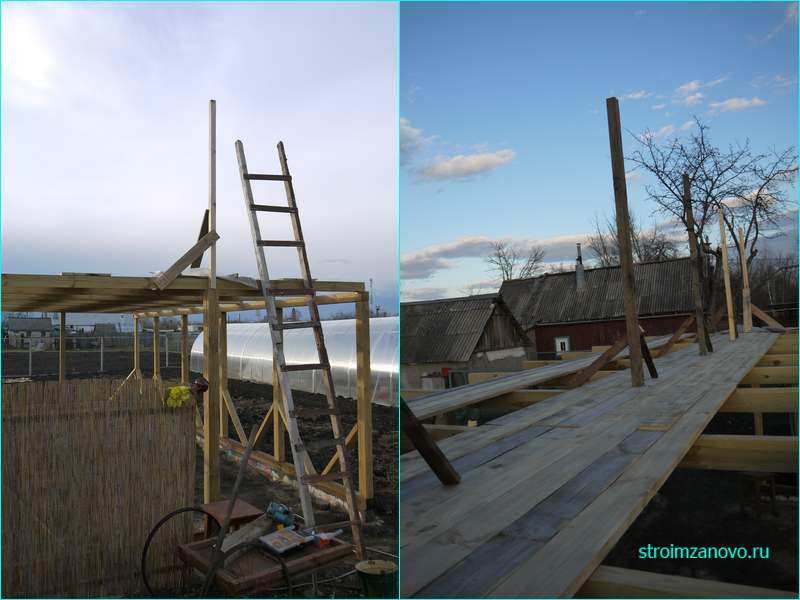

Для удобства установки стропил мы решили использовать коньковый брус, чтобы одну часть стропильной ноги можно было опереть на него, а вторую – на мауэрлат. Перед монтажом конька необходимо установить вертикальные стойки, на которых мы его закрепим. Для изготовления стоек используем деревянные бруски размером 5 на 5 см. Отрежем их длиной 180 см и с помощью монтажных уголков закрепим на потолочных досках. Выровняем стойки по вертикали с помощью строительного уровня и зафиксируем упорами в двух плоскостях. Всего нам понадобилось 6 стоек, установленных через 1,5 м друг от друга.

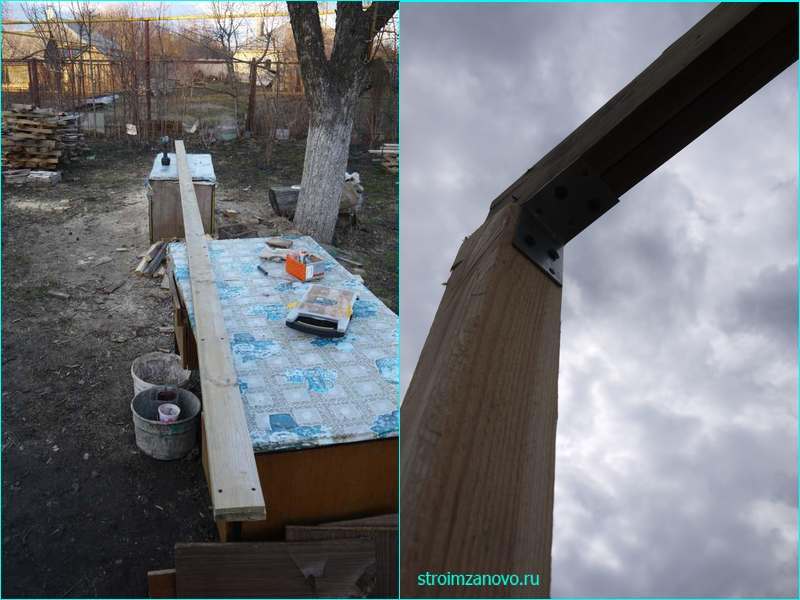

В качестве конькового бруса возьмём четыре длинных тесины шириной 10 см, толщиной 2 см. Отрежем их так, чтобы общая длина получилась 7,5 м и короткими саморезами соединим между собой. С помощью напарника поднимем тесины на крышу, установим вертикально на стойки и через уголки прикрутим к ним шурупами.

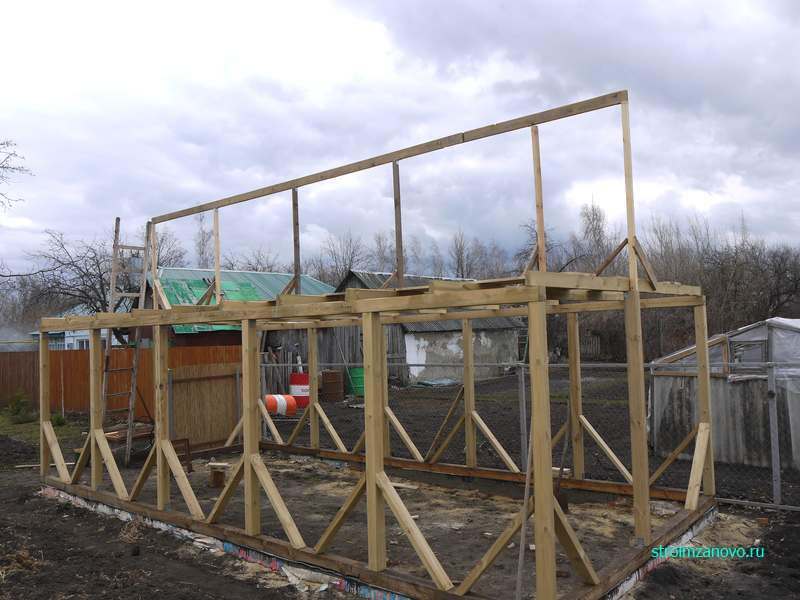

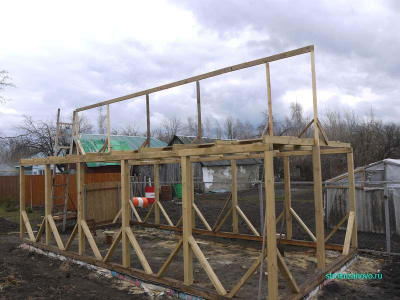

Коньковый брус установлен и надёжно держится.

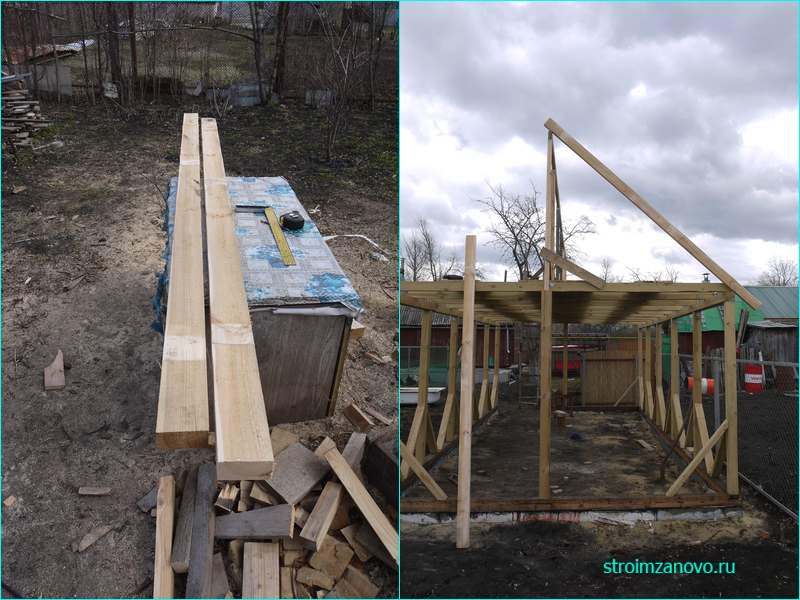

Теперь займёмся стропилами. Как упоминалось выше, их мы будем делать из бруса размером 5 на 10 см. Замерим рулеткой расстояние от конька до предполагаемой точки окончания крыши – получилось 290 см. Из стандартной шестиметровой доски получится две стропильные ноги, что значительно уменьшит отходы и удешевит двухскатную крышу. Облокотим один ещё пока брусок на конёк и мауэрлат.

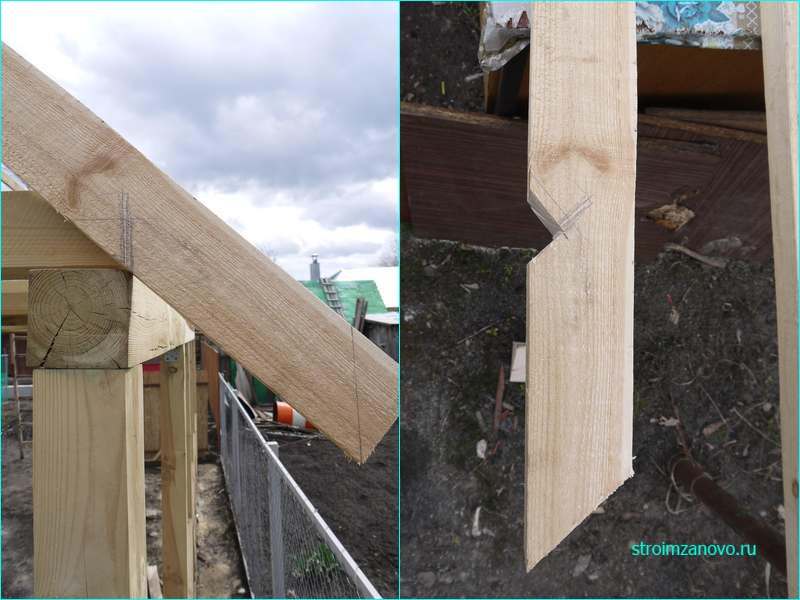

Карандашом отметим место запила, где соединяется стропило с мауэрлатом, и вырежем лишнее дисковой пилой. Края подрежем так, чтобы скосы стали параллельны стенам каркаса.

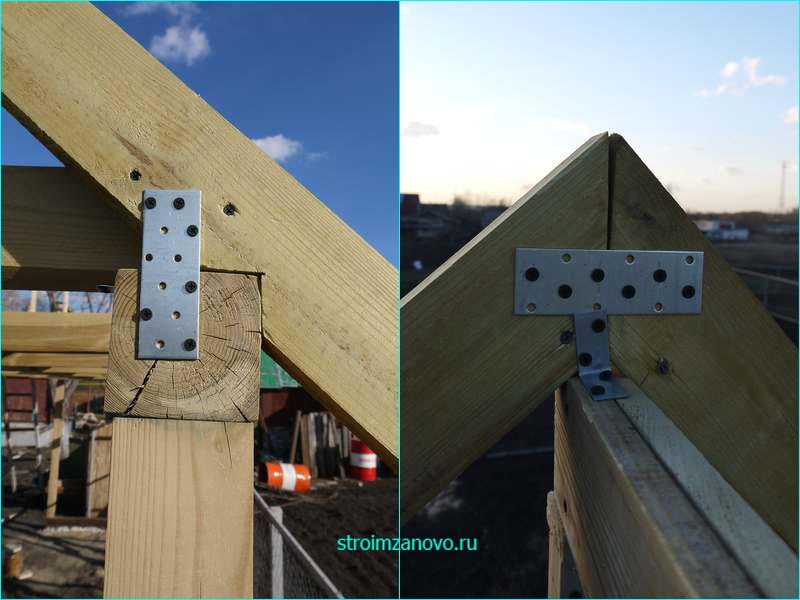

Возьмём ещё одну доску и таким же образом сделаем из неё вторую стропильную ногу. Поднимем их наверх, облокотим на коньковый брус и мауэрлат, выровняем заподлицо со стойками каркаса и с помощью монтажных пластин саморезами прикрутим к мауэрлату. Для усиления прочности конструкции длинными шурупами соединим стропила с потолочными балками.
Над коньковым брусом скрутим их между собой пластинами и саморезами. После монтажа стропил коньковый брус можно будет разобрать. В этом случае прикручивать стропильные ноги к нему необязательно.

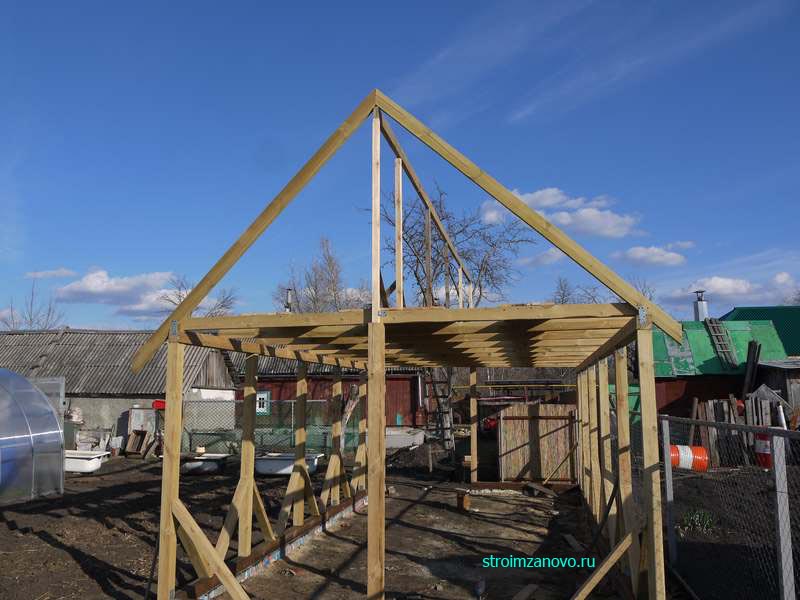

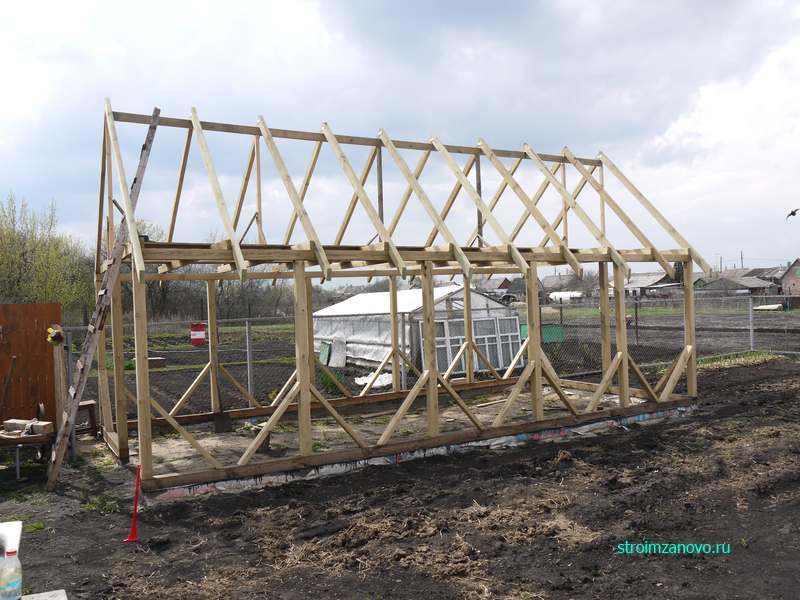

Первые стропила установлены и крепко закреплены.
Дальше можно сделать шаблон из первой пары, а можно каждую доску замерять отдельно. Таким же образом установим стропильные ноги по всей крыше, через расстояние 83 см друг от друга. Чтобы не ошибиться в расчётах, лучше сначала поставить их по краям каркаса, натянуть между ними шнурку и проверять по ней правильность установки. Доски, которые мы настелили на потолок, позволяют перемещаться по нему уверенно, но всё равно, при работе на высоте необходимо соблюдать разумную осторожность.

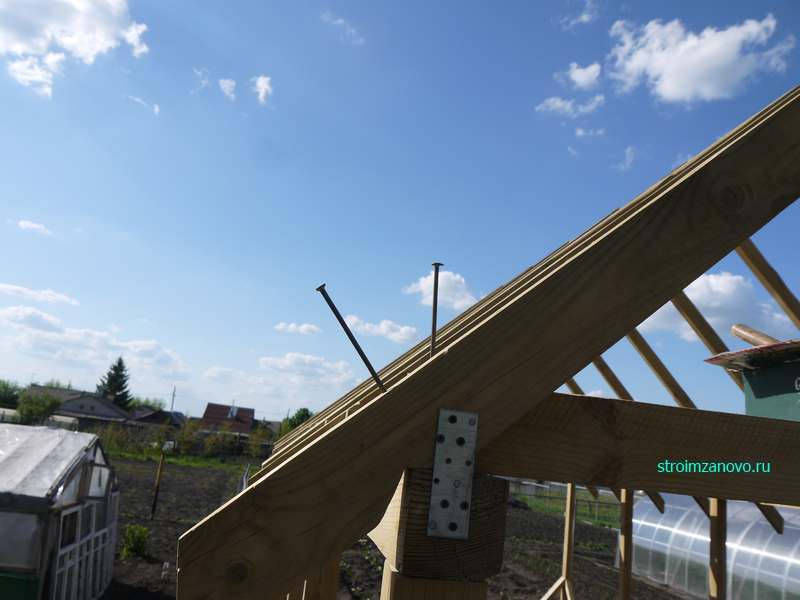

То, что мы закрепили стропила при помощи монтажных пластин и саморезов – хорошо. Но всё-таки надо помнить, что саморезы плохо держат нагрузку на скручивание. При усыхании древесины или при сильных порывах ветра, которые могут раскачивать двухскатную крышу, головки шурупов могут отломиться, что ослабит конструкцию. Поэтому надёжнее всего будет все стропила и потолочные балки прибить к мауэрлату гвоздями длиной 150 мм.

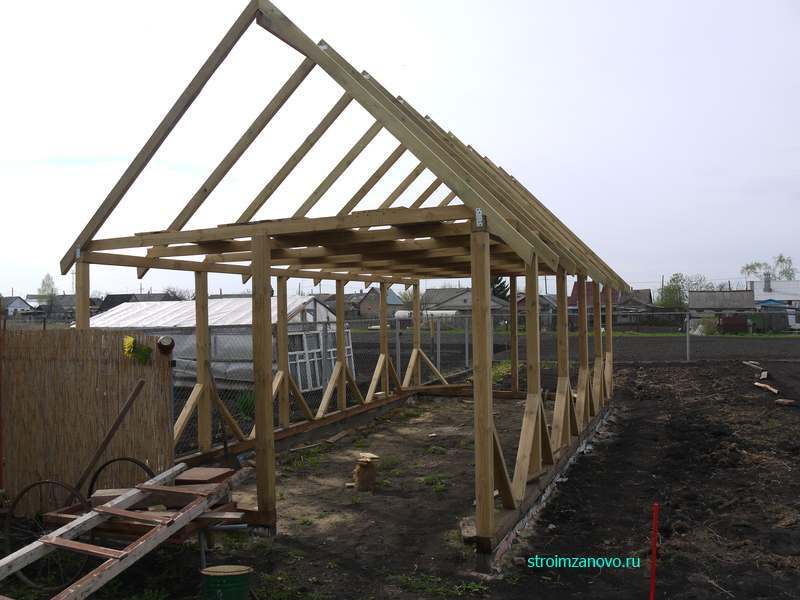

Если вы планируете использовать чердачное помещение двухскатной крыши для хозяйственных целей, вертикальные стойки и коньковый брус можно убрать. На надёжности конструкции это никак не скажется.

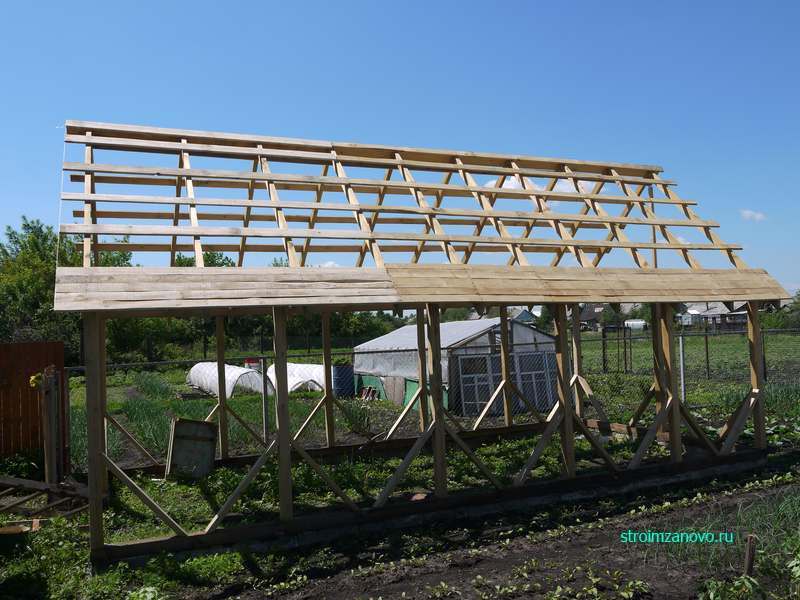

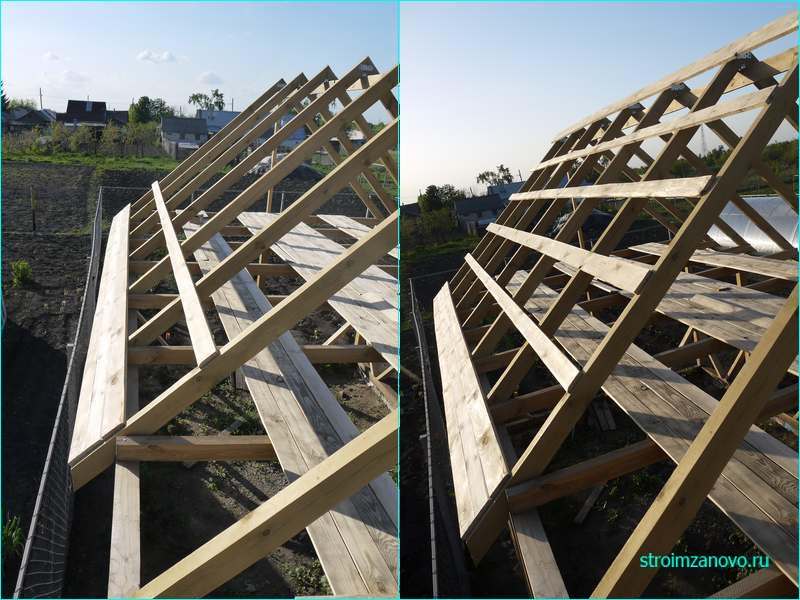

Теперь можно устанавливать обрешётку. Её бы сделаем из тёса шириной 10-15 см, толщиной 2,5 см. С краю стропильных ног, до уровня стен каркаса, обрешётку прибьём сплошной полосой, а дальше выдержим расстояние между тёсом 35 см.
По торцам строения сделаем выпуск досок на 20 см, выровняв их по шнурке, чтобы была возможность закрывать фронтоны от дождя и снега.

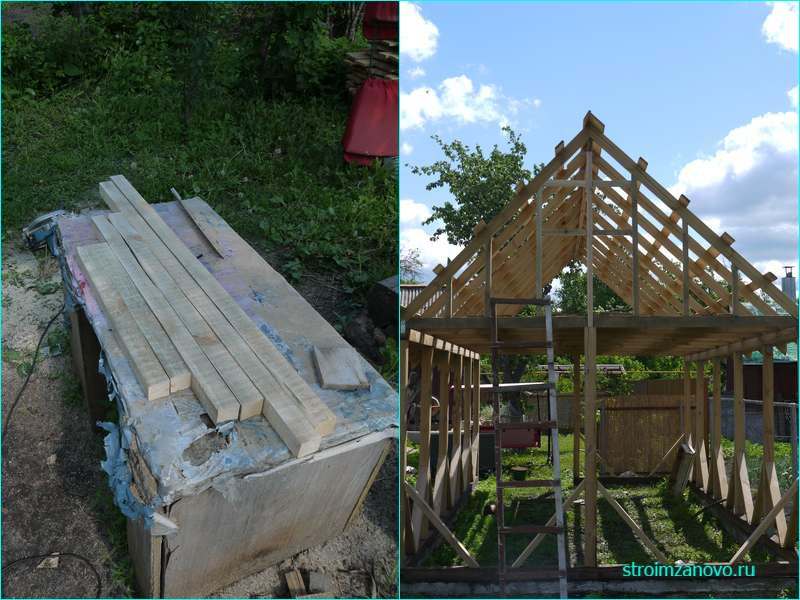

Дальше приступим к созданию фронтонов. Для стоек мы используем бруски размером 5 на 5 см, нарежем их нужными размерами и через 40 см друг от друга установим вертикально, прикрутив к мауэрлату и стропилам. Также из брусков сделаем рамы для окон.

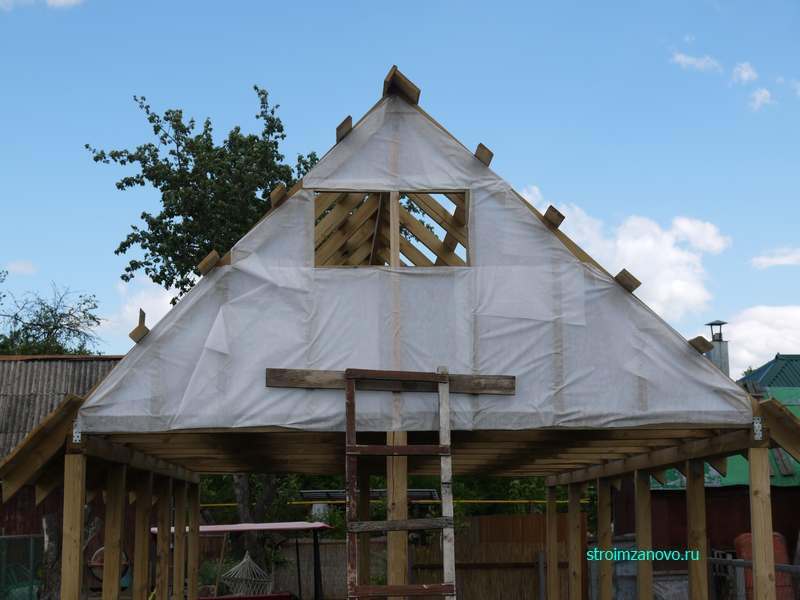

Чтобы защитить пространство чердака от сквозняков, всю площадь фронтона закроем ветрозащитной мембраной, прищёлкнув её к брускам строительным степлером.

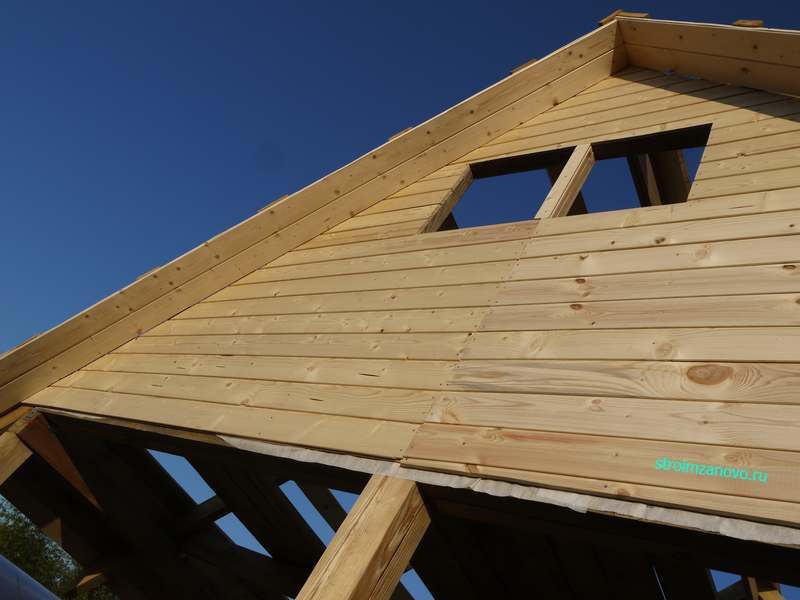

Фронтон двухскатной крыши обобьём вагонкой, замеряя каждую планку по нужному размеру. Прибьём её к брускам короткими гвоздиками. Обрешётку, выступающую над фронтоном, тоже закроем планками вагонки.

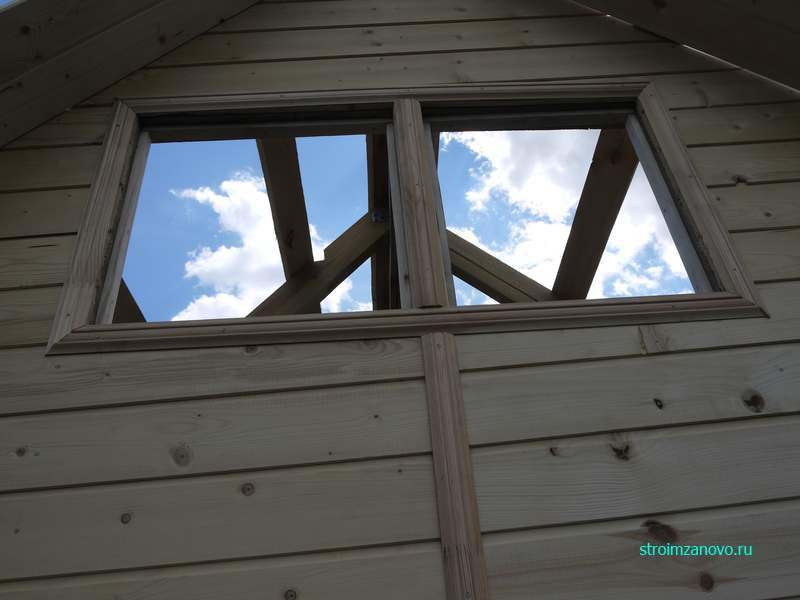

Проёмы для окон выделим фигурными планками деревянной раскладки. Также раскладкой закроем щели в месте соединения планок вагонки.

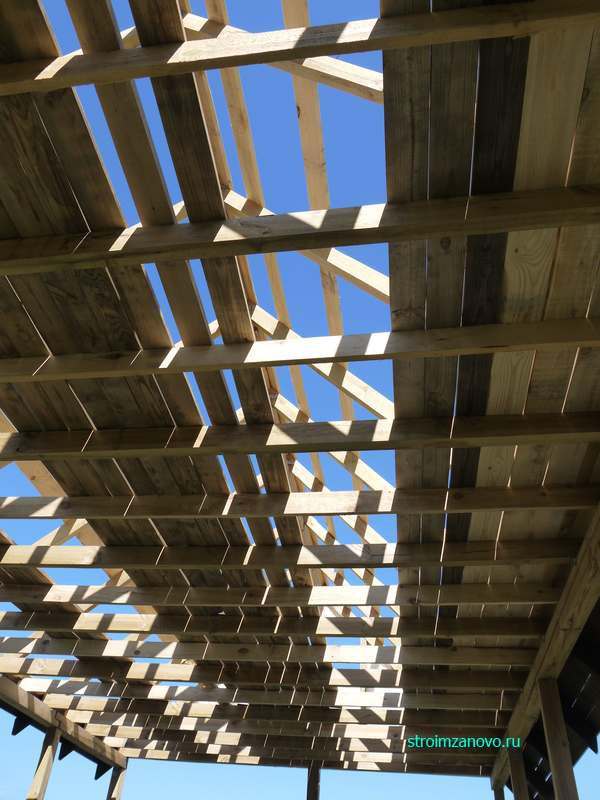

Так как мы будем пользоваться чердаком под двухскатной крышей, храня там всевозможные вещи, необходимо усилить потолочные перекрытия, чтобы тесины, из которых мы сделаем пол, не провисали. Для этого между существующими балками установим ещё по одной доске шириной 10 см, расположив их на ребро и прикрутив к мауэрлату саморезами.

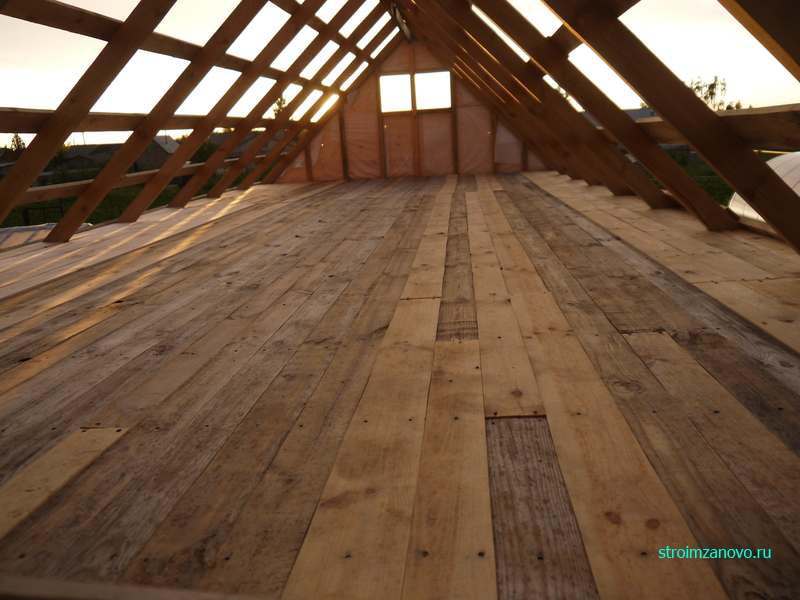

Можно приступать к укладке пола на чердаке. Сделаем его из досок различной ширины, толщиной 2,5 см. Часто установленные потолочные балки не дадут провиснуть даже таким тонким тесинам. Постараемся подобрать их таким образом, чтобы в полу не было больших щелей.

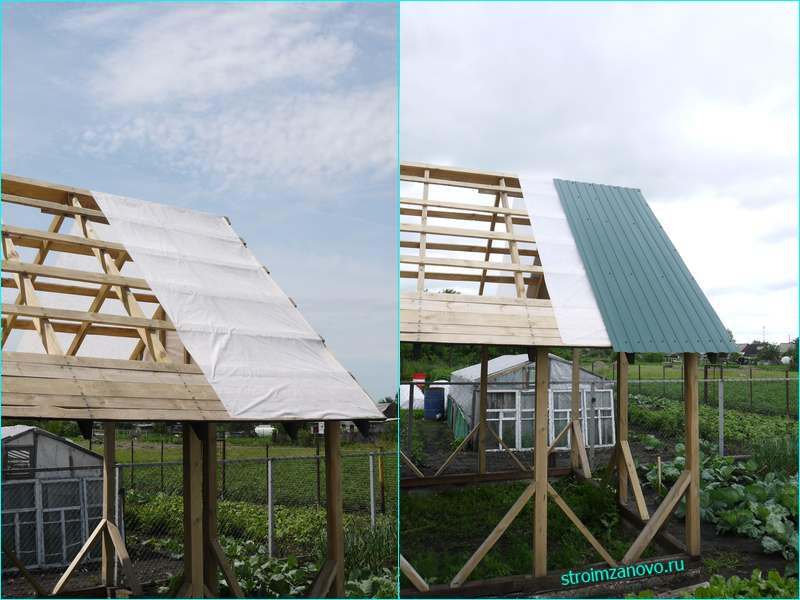

Пришло время накрывать двухскатную крышу профильным листом. Начнём работу с укладки на обрешётку пароизоляции. Отрежем от рулона кусок нужной длины и прищёлкнем его к тёсу степлером. Дальше один монтажник остаётся на верху, а второй подаёт ему лист железа. Теперь нужно выровнять профлист на обрешётке, расположив его с торца с тёсом заподлицо, а по бокам выпустить над ним на 5-10 см и закрепить двумя кровельными саморезами с помощью шуруповёрта со специальной насадкой. Чтобы лист не сорвало порывами ветра, в нижней его части саморезы вкручивают в каждую вогнутую волну, дальше через 80-90 см от края, в волну через одну.

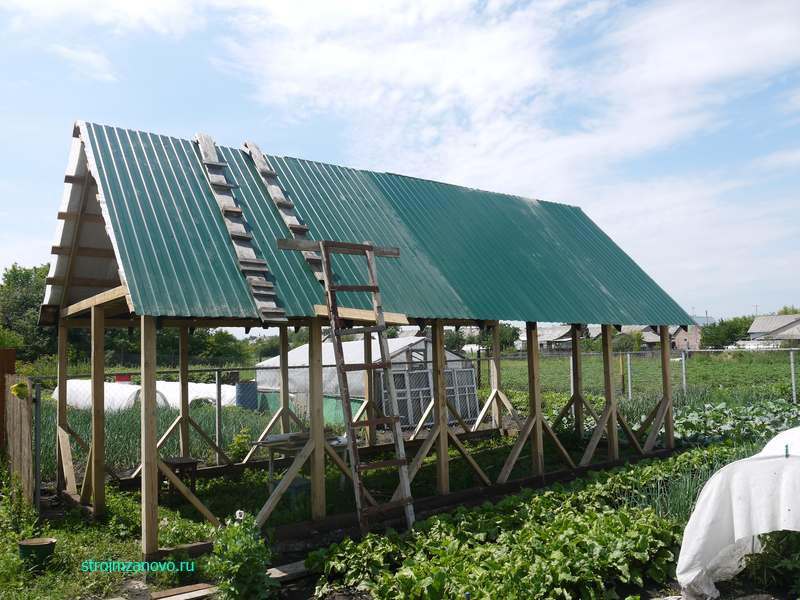

Потом снова укладываем пароизоляцию и закрепляем следующий лист на крыше, соединяя его с предыдущим по крайней вогнутой волне. Для контроля правильности укладки в верхней точке конька можно протянуть шнурку и следить за тем, чтобы листы за неё не выпирали. Когда по обрешётке передвигаться будет невозможно, для удобства монтажа необходимо использовать 2 специальные кровельные лестницы, которые несложно сделать самим из старых досок.

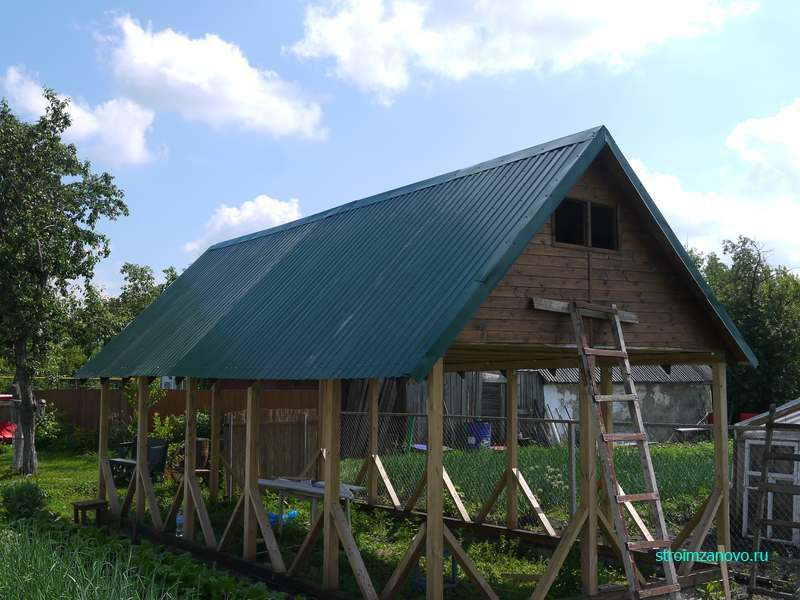

В завершении устройства двухскатной крыши на торцы прикрутим ветровые планки, а сверху установим железный конёк. Конёк прикручиваем саморезами в выпуклые волны профильного листа, чтобы он не замялся.

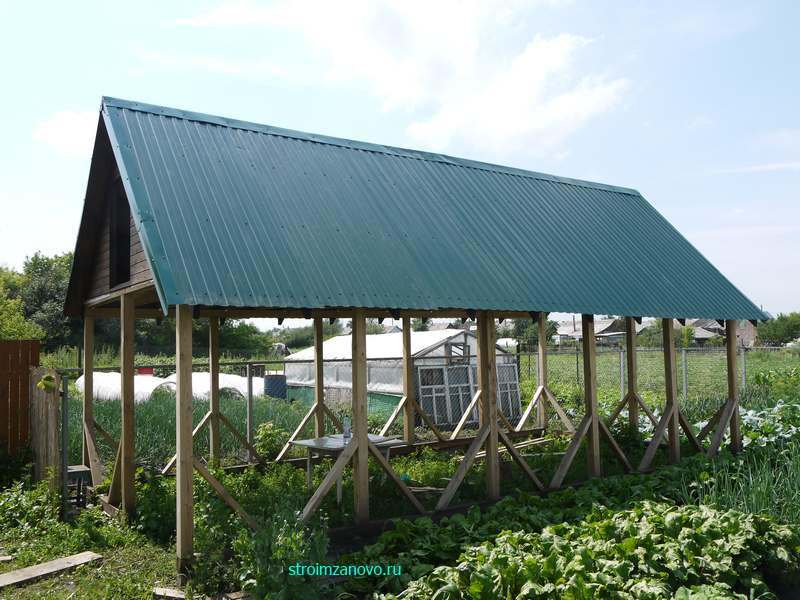

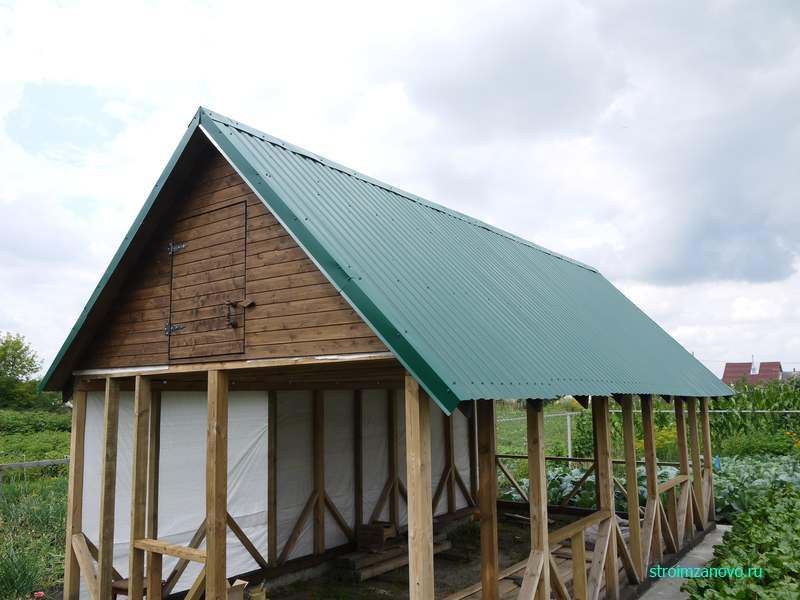

Со второй стороны крыши тоже делаем фронтон, только теперь он будет с дверью. Наша двухскатная крыша готова. Далее можно не спеша возводить стены каркаса, не обращая внимания на капризы природы.
Видео
Двухскатная крыша – Строим своими руками
Пароизоляция на обрешетку ? А головой думать пробовали ? Система устройства кровли: стропила, гидроизоляция по ним, бруски по стропилам (4-5см), обрешетка, кровельный материал. Металл имеет свойство накапливать конденсат на внутренней поверхности и этот конденсат должен стекать на пароизоляцию. В вашем случае кровельный материал очень быстро сгниет без нормального проветривания.
1.Бюджет крыши сарая нет смысла увеличивать за счёт устройства проветривания. Откуда там конденсат, если температура внутри и снаружи одинаковая? Можно было совсем пленку не укладывать, но пусть она защищает обрешётку от нагревания железа под солнечными лучами.
2. Не сгниёт кровельный материал, не приписывайте ему несуществующих качеств.
В период смены температуры с плюса на минус влага конденсируется на поверхности металла, при смене с минуса на плюс — начинает оттаивать. В предыдущем своем сообщении я перепутал пароизоляцию с гидроизоляцией — у них разные свойства, но это сути дела не меняет. Сам на этом попался, положив профнастил вобще без гидроизоляции и контробрешетки, почитал «знатоков», повелся. В итоге при перепадах температур начинается веселье. Придется летом снимать весь кровельный материал, откручивать обрешетку и делать по уму.. 🙁
А вобще уважуха Вам за то, что делитесь своими решениями. Не ошибается тот, кто ничего не делает.
Конденсат при использовании металлической кровли будет однозначно.
Админ прав в том что нет смысла заморачиваться с вентиляцией тк это сарай. Плёнка от перепадов температуры лет через 5 превратится в лоскуты (собственный опыт). Оптимальное решение избавиться от конденсата совсем- 2 окна в створе на фронтонах ближе к коньку.
Спасибо за важные дополнения.
