Замена каретки на велосипеде



    В нашем хозяйстве есть велосипед фирмы Stels, который является не только верным помощником в ежедневных делах, но и отличным сбрасывателем лишних калорий. Данный велосипед – самой бюджетной версии, без спортивных амбиций, тем не менее, исправно выполняет свою работу – ездить на нём одно удовольствие.

    Но, как часто бывает, детали недорогих велосипедов имеют не очень большой срок службы. Вот и на нашем Stels появился стук в передней каретке, впоследствии – люфт шатунов.



   Когда во время езды соскочила цепь, стало понятно, что без ремонта не обойтись. Поэтому, изучив вопрос, решили разобрать каретку и устранить причину люфта. Оказалось, что без специальных знаний сделать это практически невозможно, поэтому мы решили поделиться нашим опытом в этой статье, чтобы люди, столкнувшиеся с данной проблемой, могли быстро исправить похожую ситуацию.

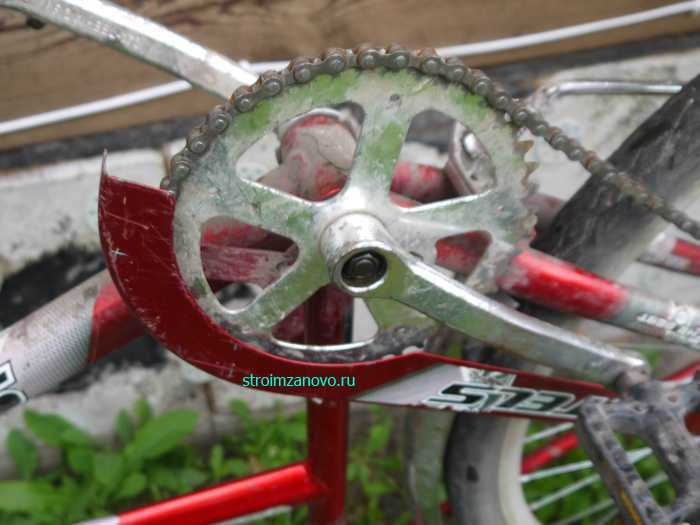

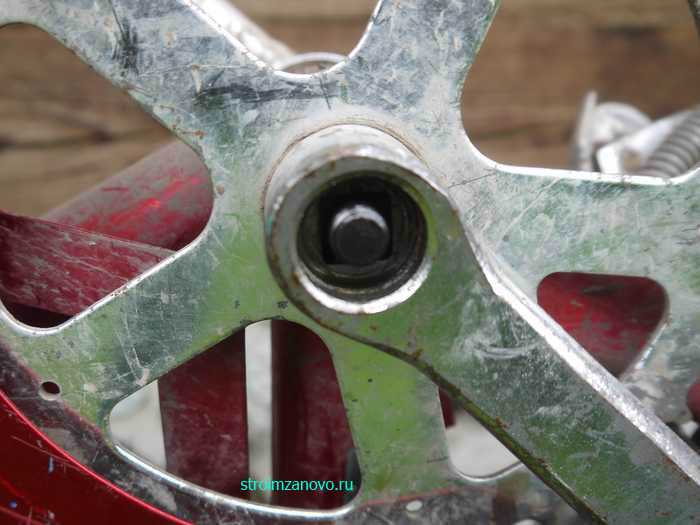

   Первым делом перевернули велосипед вверх колёсами и сняли пластиковые заглушки каретки. Стало видно гайки, накрученные на вал.

   Открутить их можно только трубчатым ключом на 15. Но, как оказалось, откручивание гайки – самое простое, что можно сделать.

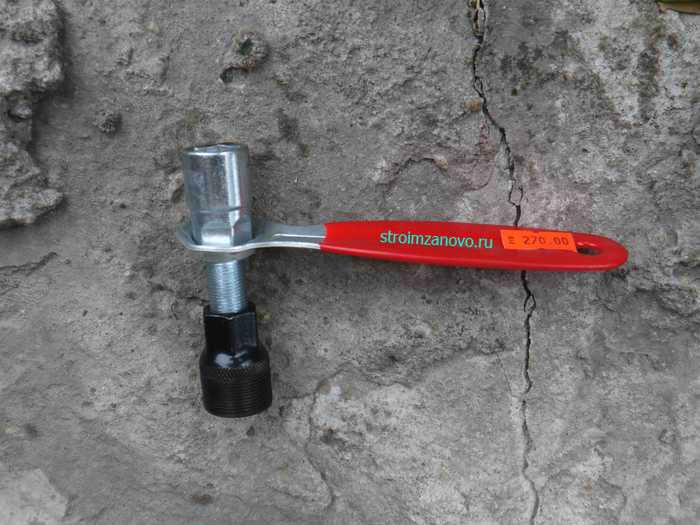

   Дальше надо снять шатуны. Они запрессованы на валу каретки. Чтобы их вынуть, надо использовать специальный съёмник. Купить его можно в магазинах, продающих велосипедные запчасти. Если у вас его нет, не тратьте зря время, вряд ли без съёмника получиться снять шатун, не повредив детали велосипеда. Цена на съёмник небольшая, поэтому лучше купить, чем делать что-то подобное самому.

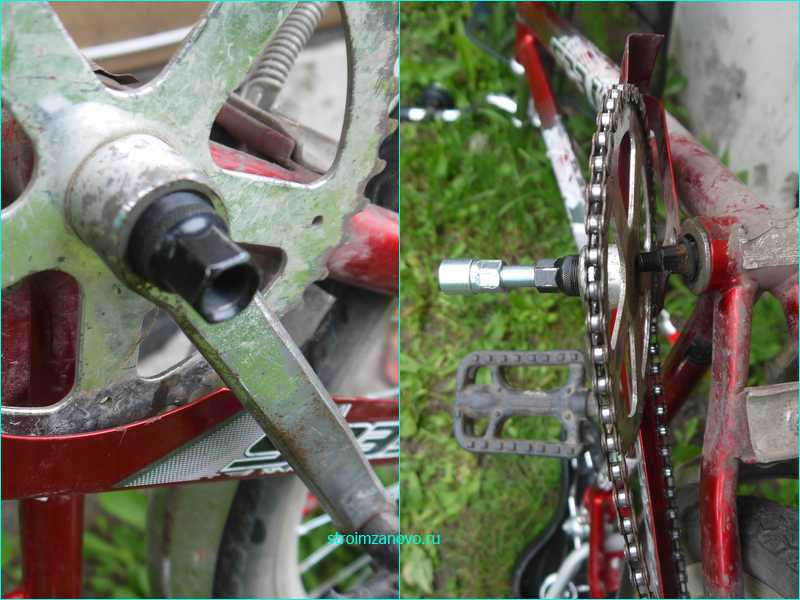

   Вкрутив съёмник в шатун до упора, в него (в съёмник) надо вкручивать специальный штырь. Он, упираясь в вал каретки, выдавит шатун с посадочного места.

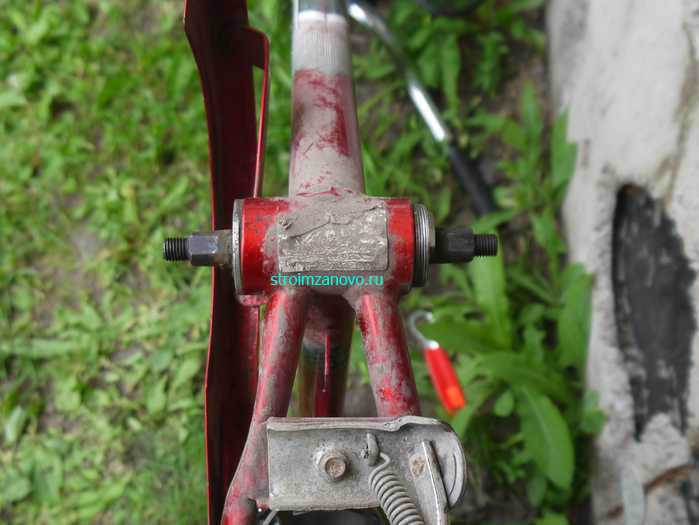

   Точно таким же образом снимаем противоположный шатун с велосипеда.

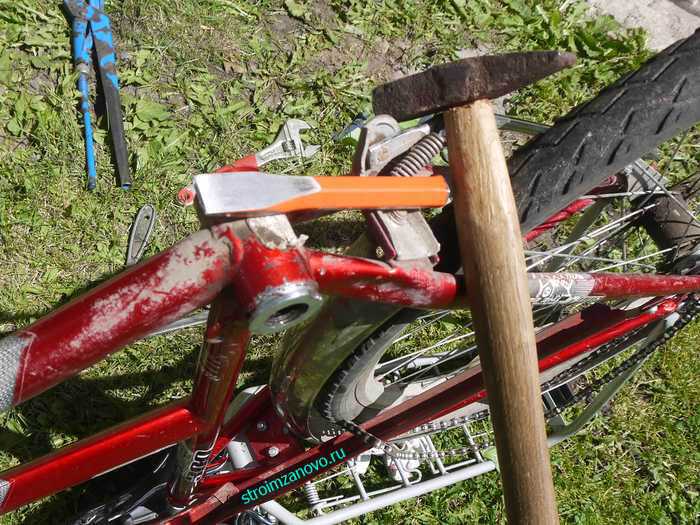

   Теперь надо выкрутить гайки, которые удерживают каретку в раме. Со стороны звёздочки эту операцию делать крайне неудобно. Выступ гайки настолько узок, что и обычный рожковый, и газовый ключ с него соскакивают. В нашем случае помогли зубило и молоток. Точным сильным ударом надо сдвинуть гайку с места, затем она легко открутится ключом. Здесь надо обязательно знать, что резьба гайки со стороны звёздочки обратная, то есть её надо откручивать по часовой стрелке.

   Противоположная гайка имеет выступы под специальный ключ, поэтому откручивается гораздо легче. Резьба на ней обычная, её откручивают против часовой стрелки.

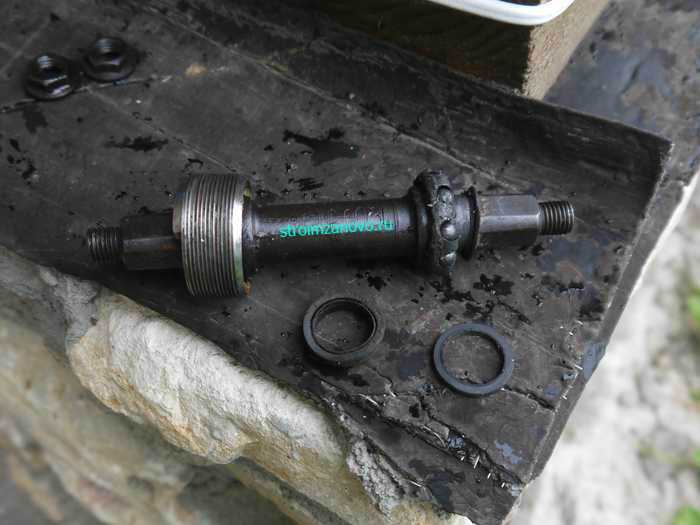

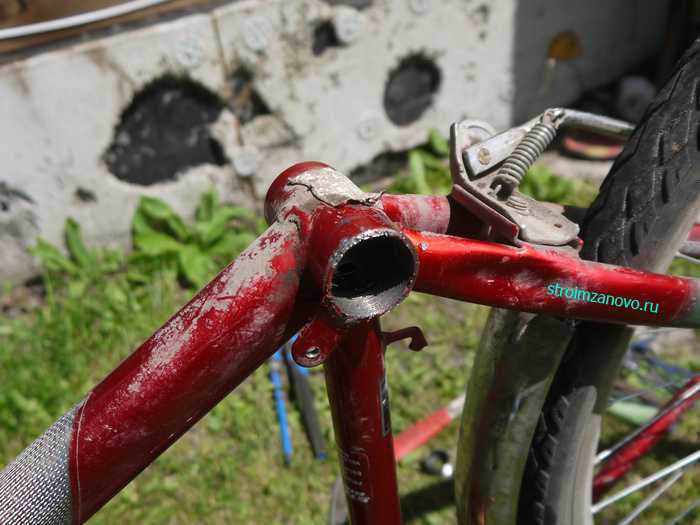

   Вынув каретку, стало понятно, что порвались резиновые уплотнительные кольца и развалился подшипник.

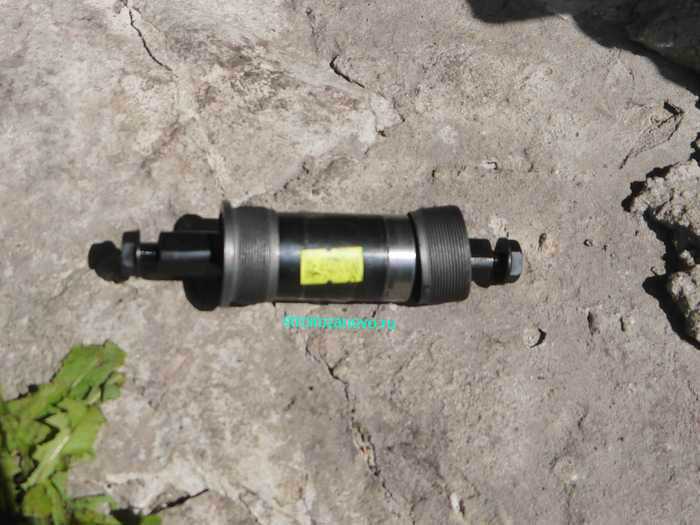

   В магазине на замену обычной каретке была приобретена картриджная. Это более современный механизм, который выпускается в сборе, одной деталью. Картриджи различаются разной длиной вала, поэтому, чтобы не ошибиться, надо замерить длину вала каретки, снятой с велосипеда. Главное, не покупать самые дешёвые запчасти, а выбрать картридж известного производителя. Тогда он будет служить долгое время.

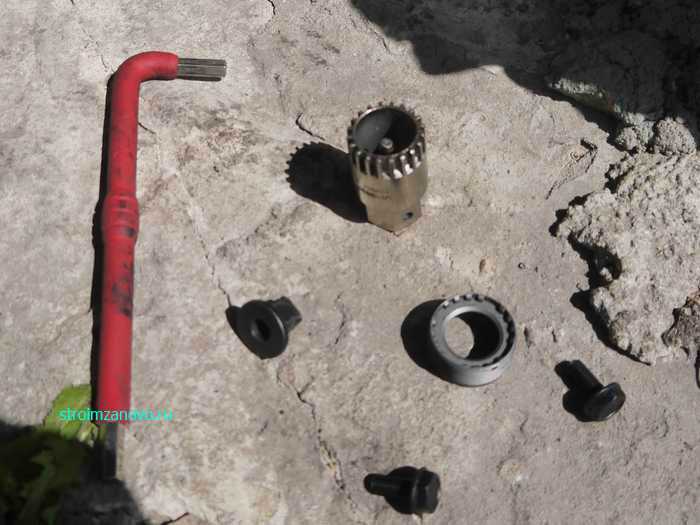

   И здесь есть нюанс. Для его установки тоже нужен специальный ключ. Его необходимо приобрести, чтобы можно было не только установить, но и снять картридж в дальнейшем при необходимости.

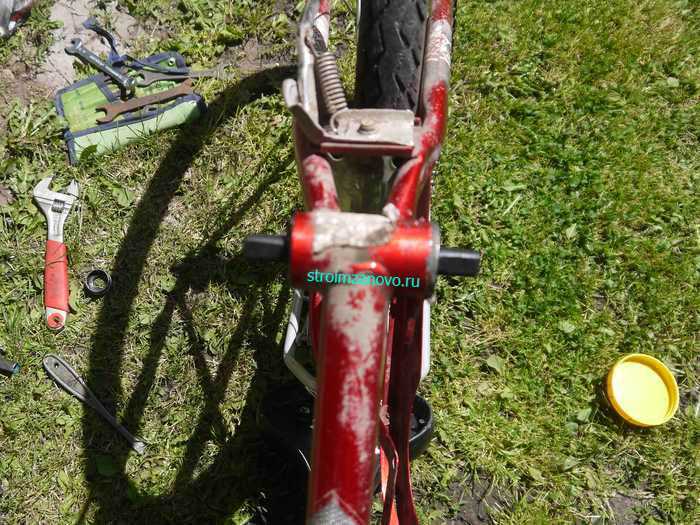

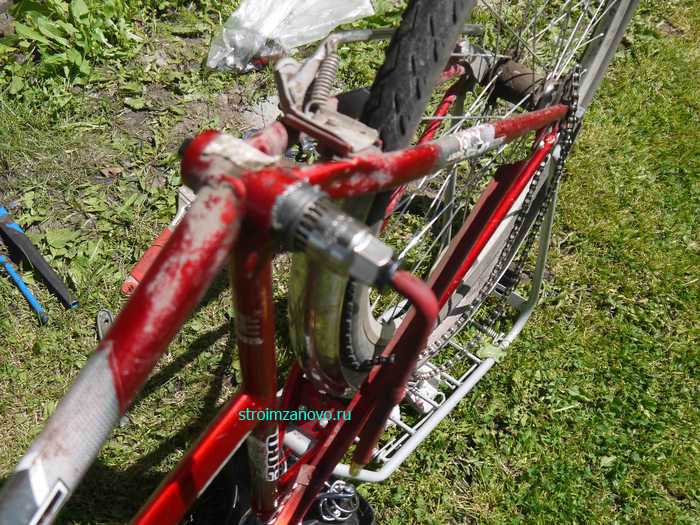

   Вставляем картридж в раму велосипеда, закручиваем его ключом.

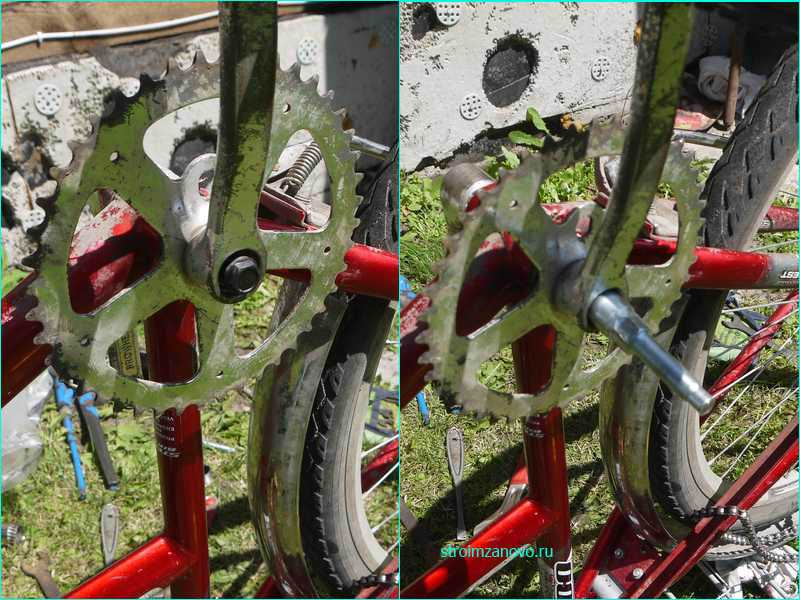

   Шатуны, установив на своё посадочное место, прижимаем болтом, закручивая его до упора. Во время затягивания болта шатуны запрессуются.

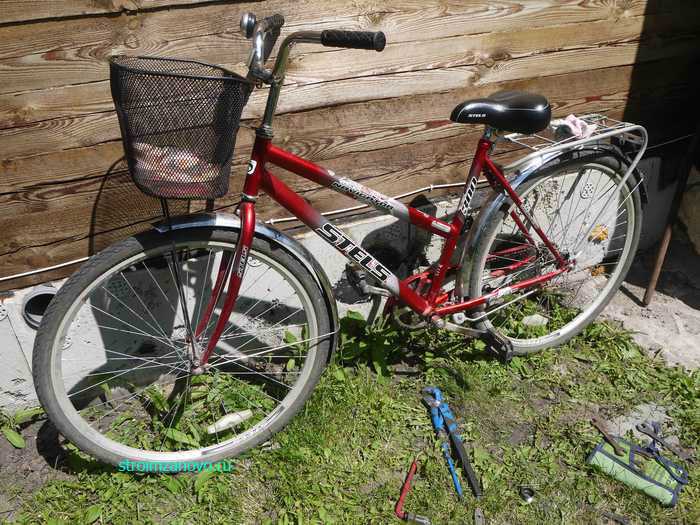

   В завершении вставляем заглушки, натягиваем цепь и пользуемся велосипедом.
