Узо Siemens 5SM2121-6

    УЗО – это устройство защитного отключения, которое монтируется в электрическом щите квартиры или дома и должно защищать человека от удара электрическим током, связанным с неисправностью электрооборудования, установленного на линии УЗО. Здесь не будем обсуждать технические особенности установки УЗО, в этой статье рассмотрим лишь устройство, выпускаемой фирмой Siemens – 5SM2121-6.



   На загородном участке у нас построен дачный душ, в котором установлен водонагреватель. Чтобы обезопасить людей от удара током, возникающим при возможной неисправности оборудования, было принято решение защитить линию, на которой подключен бойлер, устройством защитного отключения.  Согласно своду правил по проектированию и строительству, СП 31-110-2003А.4.15, приложение А, для сантехкабин, ванных и душевых комнат рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия. Поэтому для подключения водонагревателя мы вывели отдельный трехжильный медный провод сечением 2,5 мм.

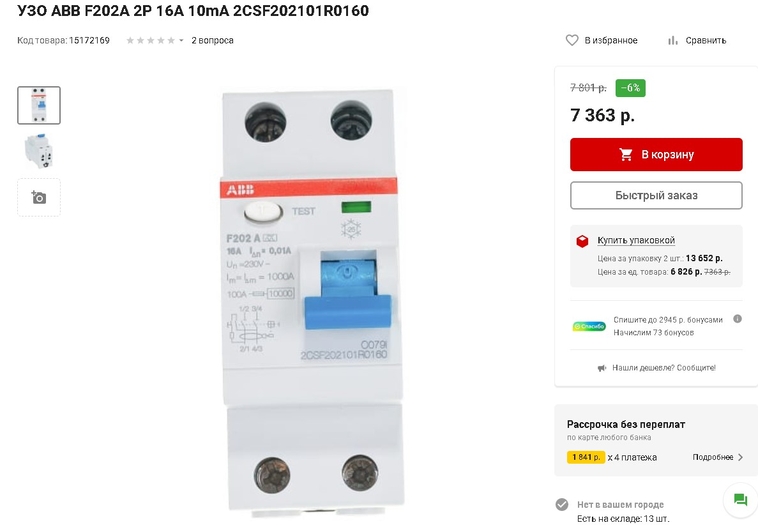

   УЗО с номинальной мощностью 10 мА в продаже не так много, к тому же мы рассматривали только приборы известных европейских фирм, исключив китайских производителей. В связи с тем, что много мировых компаний покинули российский рынок, УЗО быстро превратилось из обычного товара в дефицитный. На оставшиеся модели продавцы поставили завышенный ценник, увеличившийся на десятки процентов.

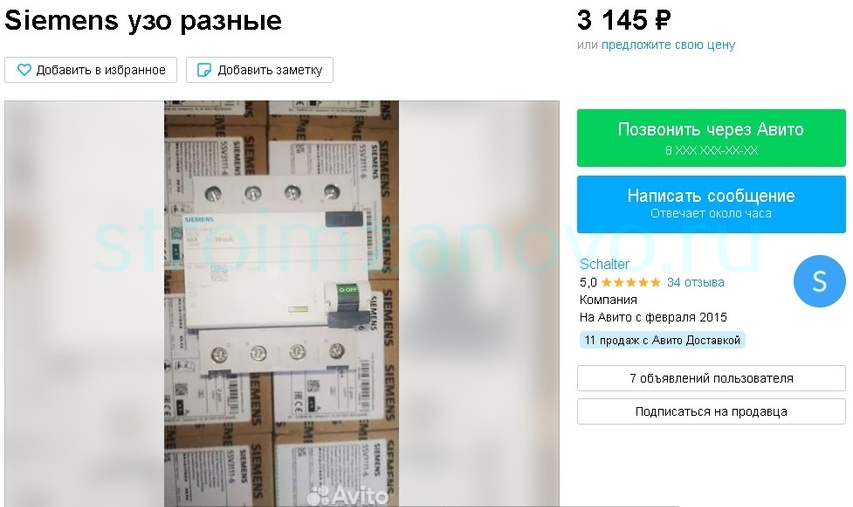

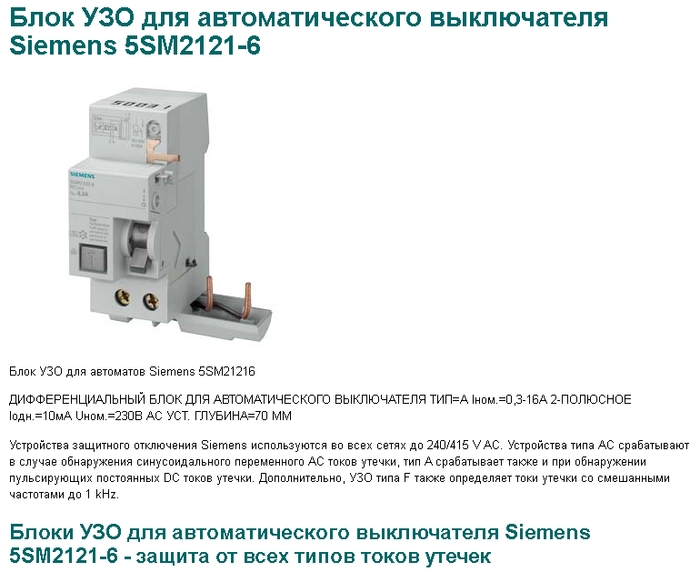

  Альтернативой официальным магазинам в России стал сайт объявлений Авито. Именно на нем мы нашли подходящее УЗО фирмы Siemens 5SM2121-6. Владелец купил их себе для установки, у него осталось несколько штук, которые он и решил продать. Договорившись о цене – в несколько раз меньше магазинной, покупка была оплачена и благополучно доставлена.

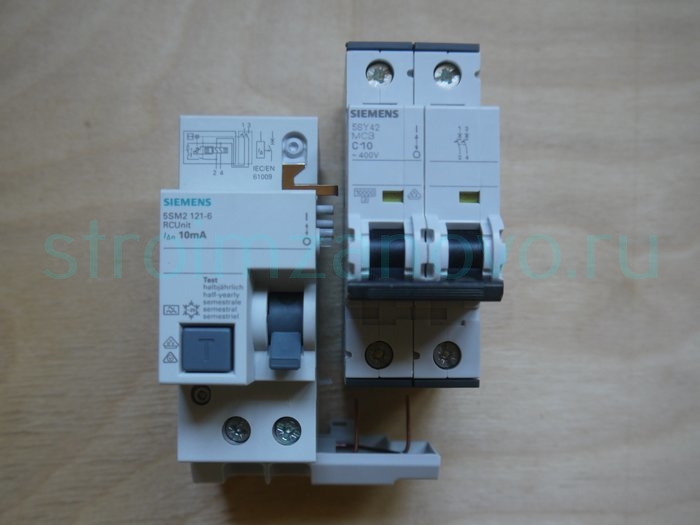

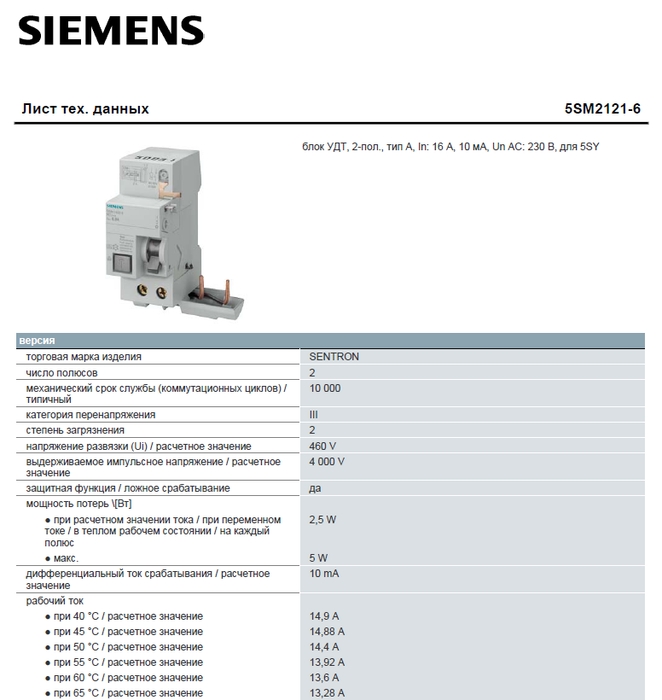

   УЗО фирмы Siemens 5SM2121-6 не просто защитное устройство, а RS-модуль. Он может работать только в паре с двухполюсным автоматическими выключателями, образуя дифференциальный блок, который защищает от утечки всех токов, короткого замыкания и перегрузки на линии.

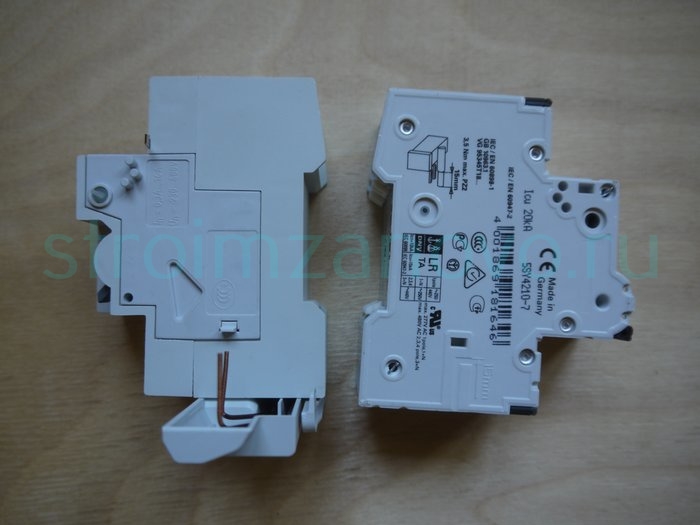

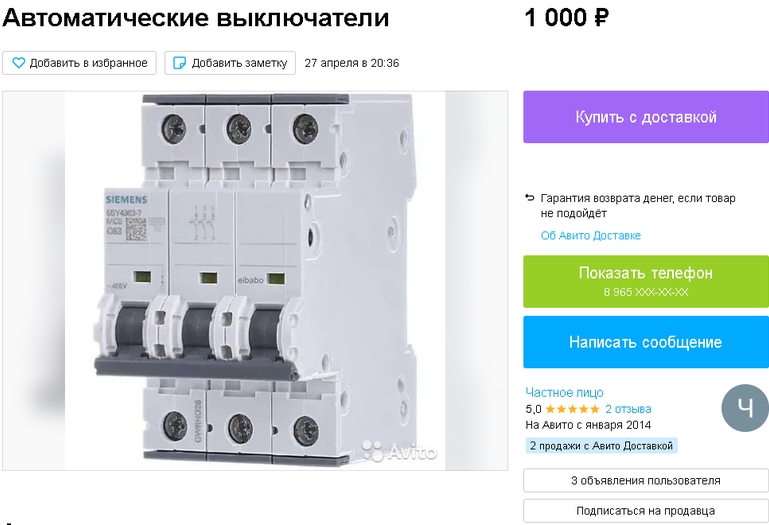

   Автоматический выключатель и УЗО жестко соединяются между собой корпусами, на которых есть специальные выемки. Сразу же виден недостаток таких устройств – необходимо увеличение места в электрическом щитке. К тому же стоимость автоматического выключателя увеличивает стоимость всего модуля УЗО. Но взамен мы получаем высокое качество и надежность в работе. Автоматический выключатель необходимой мощности тоже был приобретён на Авито.

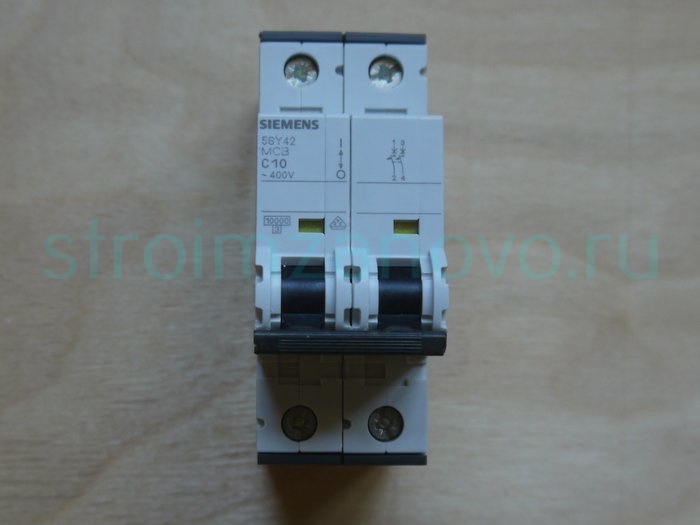

   Здесь необходимо заметить, что мощность автоматического выключателя должна быть меньше на 1 ступень, чем мощность УЗО. Иначе он не сможет защитить УЗО от перегрузки. Поэтому автомат был куплен мощностью 10 А.

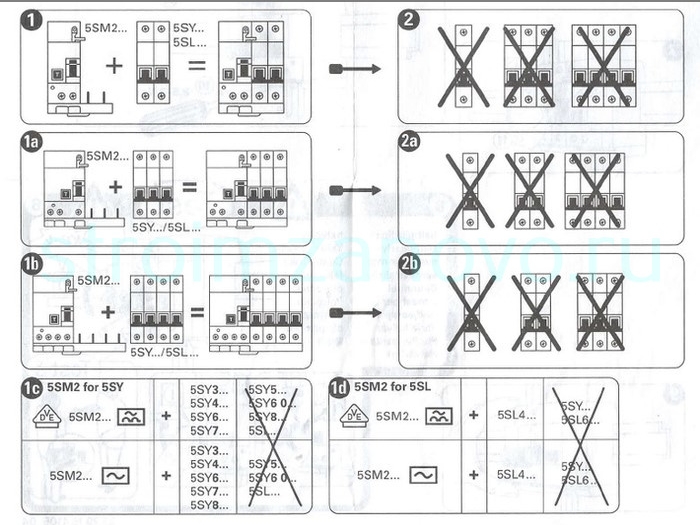

   Можно ли заменить автоматический выключатель Siemens автоматом другого производителя? Ответ — можно. Но для этого придется убрать с корпуса УЗО выступы, откусив их кусачками, а соединить два прибора между собой следует, например, скотчем или обычной резинкой. Но нет смысла экономить на системе безопасности – выбирая приборы Siemens, необходимо придерживаться рекомендации производителя, а они таковы: к УЗО Siemens 5SM2121-6 подходят автоматические выключатели серии Siemens 5SY кроме автоматов 5SY5и 5SY8. К тому же на автомате должно быть столько полюсов, сколько контактов вынесено на УЗО.

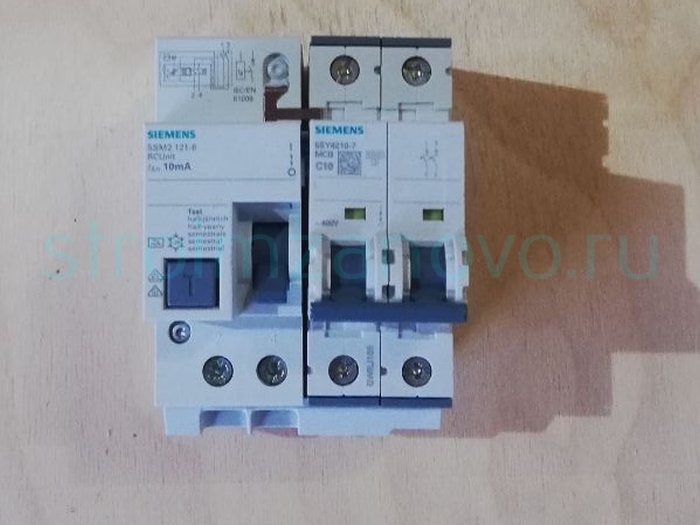

   Подключается этот блок следующим образом: автоматический выключатель надо соединить с УЗО, совместив штырьки на УЗО с отверстиями на автомате, и зафиксировать контакты УЗО.

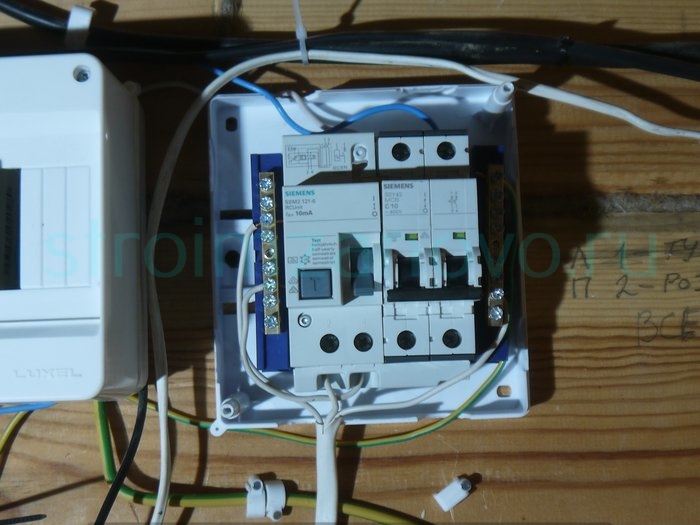

   На задней стенке УЗО есть крепление, которое надёжно фиксирует автомат. Подключение проводов идет через верхние контакты на автомате, а потребитель и нулевой провод подключаются снизу УЗО. Модуль закрепляется на дин-рейке, крепление для которой есть только на автоматическом отключателе.



   При коротком замыкании или перегрузке отключается всё устройство, и УЗО, и автомат. Минусом этого способа является то, что невозможно определить, от чего произошло выключение. Тем не менее, эта система обеспечивает надежную защиту от ударов током. УЗО Siemens 5SM2121-6 является универсальным устройством типа А, обнаруживающим токи утечки не только синусоидального, но и пульсирующего характеров. Его можно ставить на линию, к которой подключена, например, современная стиральная или посудомоечная машина. Поэтому такие УЗО стоят дороже, чем приборы типа АС.

   Покупая УЗО Siemens понимаем, что безопасность стоит дорого, и устанавливаем его на линию, соблюдая рекомендации производителя. На этом всё, подписывайтесь на Дзен или YouTube, до новых встреч.
