Устройство для стягивания досок пола



   Стройка дома своими руками требуют от человека многих знаний и умений. Он должен понимать хотя бы в общих чертах, как происходят основные этапы строительства: от возведения фундамента до монтажа стропильной системы. Даже если для строительных работ придётся нанимать бригаду, эти знания пригодятся, чтобы контролировать ход ведения стройки и не быть обманутыми недобросовестными подрядчиками. Также желательно ознакомиться с некоторыми способами и приспособлениями для облегчения некоторых строительных процессов, пользование которыми значительно ускорит и упростит стройку. Одним из таким приспособлений является устройство для стягивания досок пола, о котором знают немногие, но которое очень эффективно помогает при укладке половой доски.

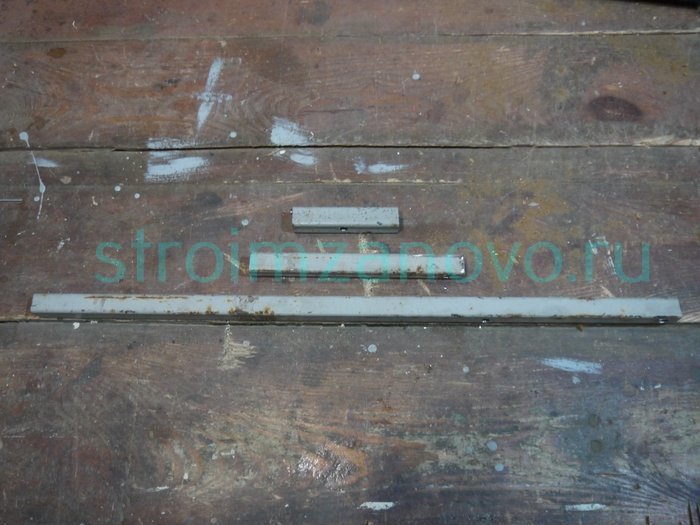

   Устройство это настолько простое, что сделать его может самый обычный человек, не будучи обладателем звания мастер на все руки. Для этого понадобится металлический профиль размером 2 на 2 см, 2 болта длиной 5 см, 2 болта длиной 10 см и гайки с шайбами. Сначала от трубы болгаркой отрежем 3 части: длиной 60 см, 20 см и 10 см.

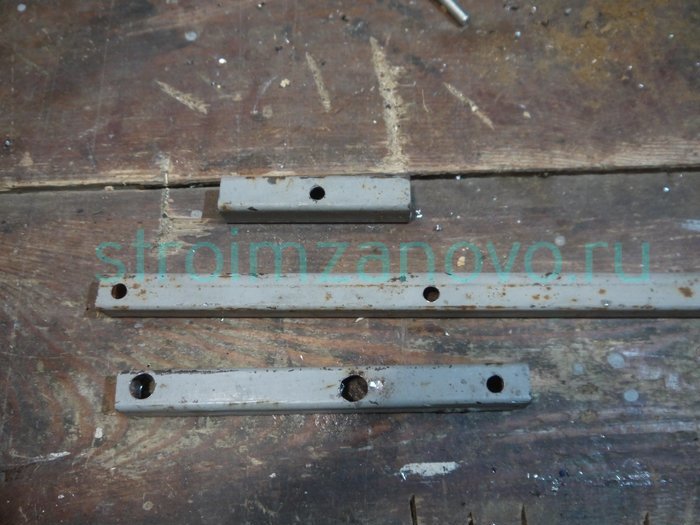

   Затем дрелью со сверлом на 10 просверлим в трубах сквозные отверстия. В самой маленькой трубе – одно посередине. В трубе длиной 20 см — 3 штуки: первое — на расстоянии 2 см от края, второе — отступив 11 см. Здесь важно заметить, что расстояние между отверстиями 11 см складывается из ширины лаги пола, равной 10 см, плюс 1 см. Если планируется устанавливать доски на лаги шириной 5 см, то расстояние между этими отверстиями должно быть 6 см. Если хочется, чтобы устройство было универсальным, на этой трубе можно насверлить отверстий на любую ширину лаги. Третье отверстие на этой трубе просверливается, отступив 2 см от другого края. В шестидесятисантиметровом отрезке просверливается 2 отверстия, одно — отступив от края 2 см, следующее – через 18 см.

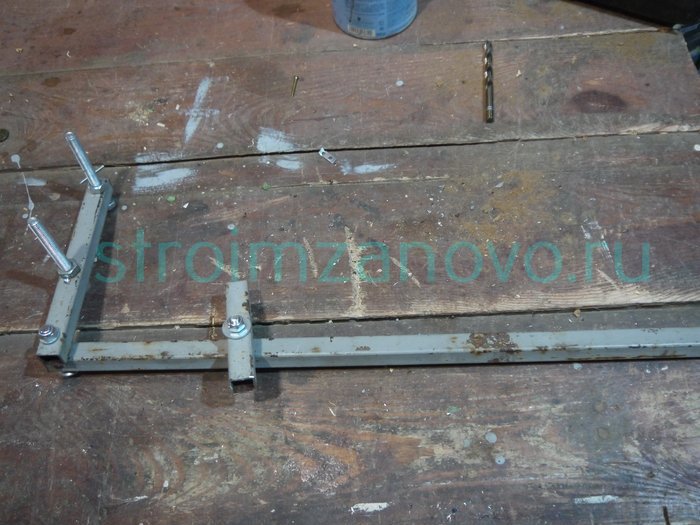

   Теперь соединим отрезки между собой как на фото. Для этого воспользуемся болтами толщиной 8 мм и длиной 5 см, шайбами и самоконтрящимися гайками. Шайбы применяются для того, чтобы детали свободно вращались вокруг болтов. В отверстия на двадцатисантиметровом отрезке установим длинные болты, тоже диаметром 8 мм, и затянем их гайками. Устройство готово.

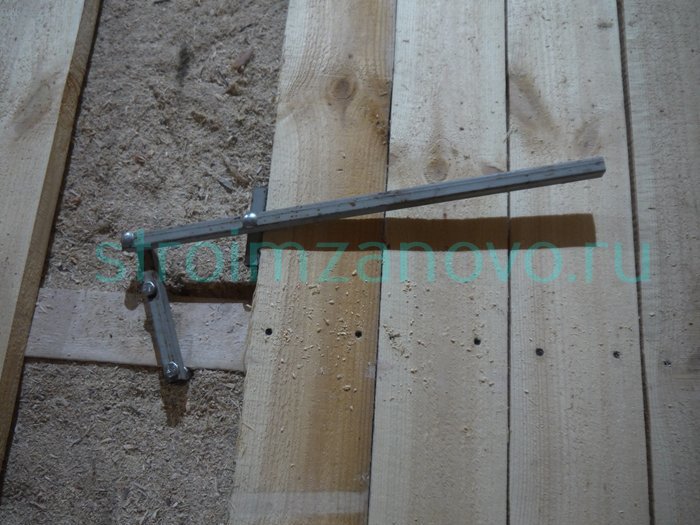

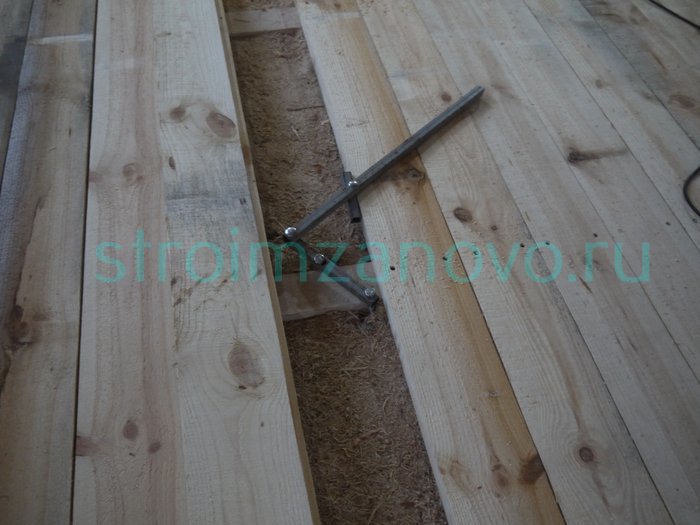

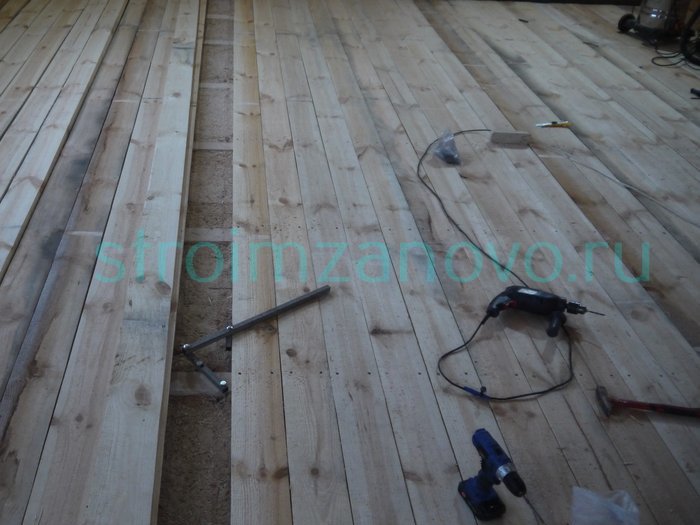

   Работает оно следующим образом: два длинных болта устанавливаются между лагой, затем рычагом подтягивают доску, в которую упирается короткий отрезок, к предыдущей доске, и эта доска закрепляется саморезами. Затем устройство снимают и устанавливают на следующей лаге. Таким образом, доски притягиваются друг к другу, и щелей между ними не остаётся.

   Если толщина лаги равна 5 см, то длинные болты переставляются в отверстия, расстояние между которыми равно 6 см. Дальше работа идет точно так же.

   У такого приспособления есть и недостатки: во-первых, рядом со стеной его не установишь, потому что будет мешать длина рычага, а во-вторых, его не получится применять там, где установлена паронепроницаемая плёнка. Во всех остальных случаях это устройство работает отлично и заметно облегчает укладку половой доски.

Ещё больше информации в YouTube и Дзен.

Видео


Устройство для стягивания досок полаСтроим своими руками

2 комментария на “Устройство для стягивания досок пола”

  • А:

    Привет! Большое Вам спасибо за ваши статьи и видео! Всегда интересно и полезно. Под одноименным видео Вас дополнили: «рядом со стеной его не установишь, потому что будет мешать длина рычага» — «если поменять местами короткие трубы — рычаг развернется от стены и мешать не будет».

  • Отличное решение.
