Замена крана подпитки газового котла Навьен



      Для нагрева воды и отопления комнат в помещении мы установили двухконтурный газовый котёл Навьен. После года эксплуатации этого аппарата возникла проблема: в системе начало повышаться давление воды. Сначала мы подумали, что не хватает объёма стандартного расширительного бака, так как в качестве батарей у нас установлены трубы, в которых воды больше, чем в стандартных радиаторах.



    Мы установили дополнительный расширительный бак, но проблема осталась, давление всё равно росло. Более тщательная диагностика показала, что не работает кран подпитки. В его закрытом положении в систему продолжала поступать вода. Поэтому давление и росло. Временно устранить эту неисправность можно перекрытием крана подачи воды на входе в котёл. Но в этом случае было невозможно пользоваться горячей водой. Поэтому, купив в специализированном магазине кран подпитки в сборе (или гидроузел), мы решили его заменить.

   Сразу отметим, что работы по замене крана подпитки газового котла Навьен должны выполняться работниками газовых служб. Но марок котлов великое множество и не  все специалисты знакомы именно с этим устройством. Поэтому, чтобы мастер долго не думал, как произвести замену, вы можете распечатать данную статью и использовать её как руководство.

ЗАМЕНА КРАНА ПОДПИТКИ ГАЗОВОГО КОТЛА НАВЬЕН

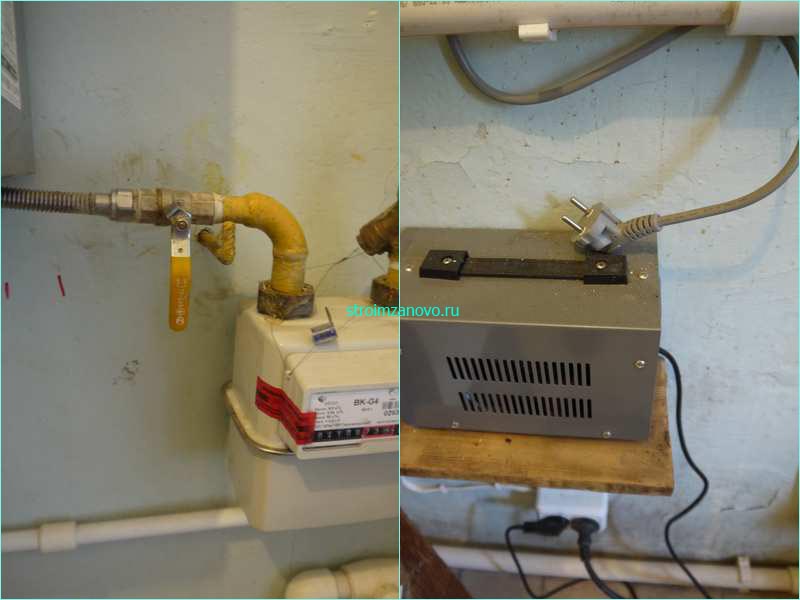

  Первым делом отключим котёл Навьен от источника питания, перекроем подачу газа и воды.

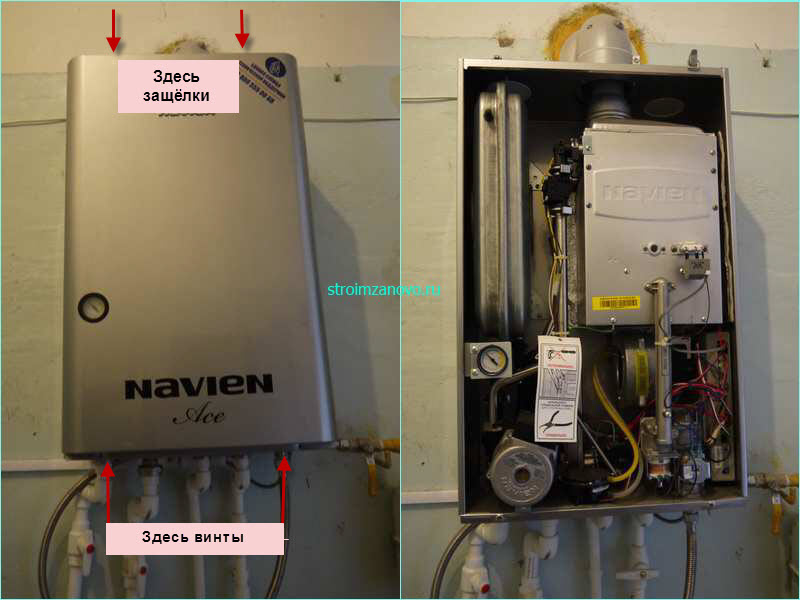

   Снимем облицовку, отсоединив сверху две защёлки, и выкрутив снизу 2 винта.

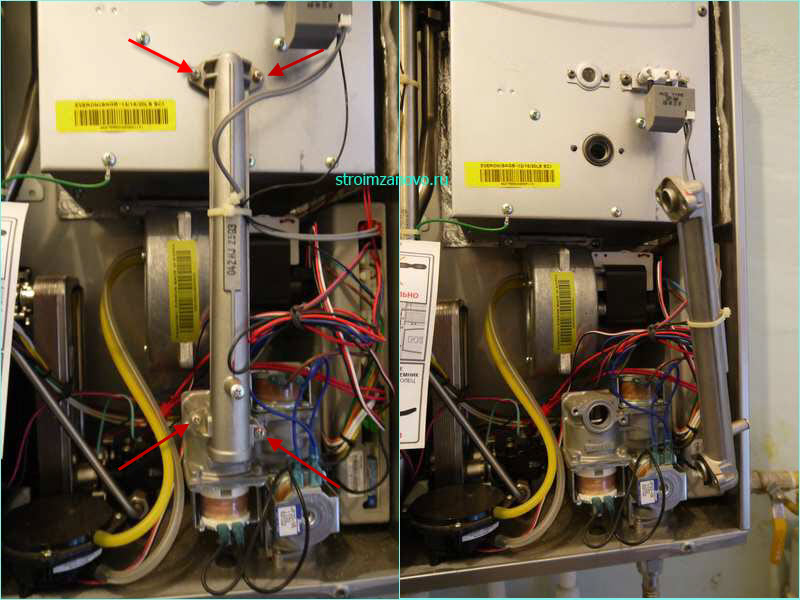

   Снимем верхнюю вертикальную часть газового клапана, выкрутив 4 винта.

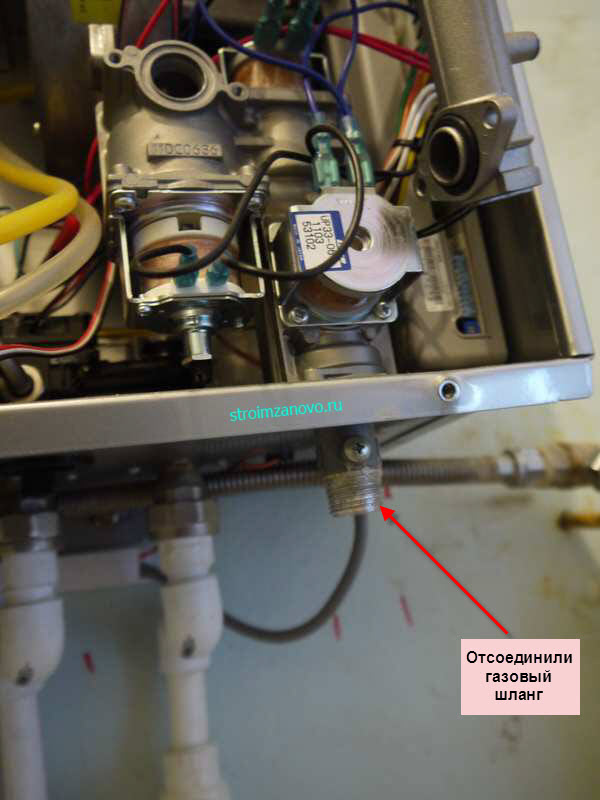

   Открутим шланг подачи газа.

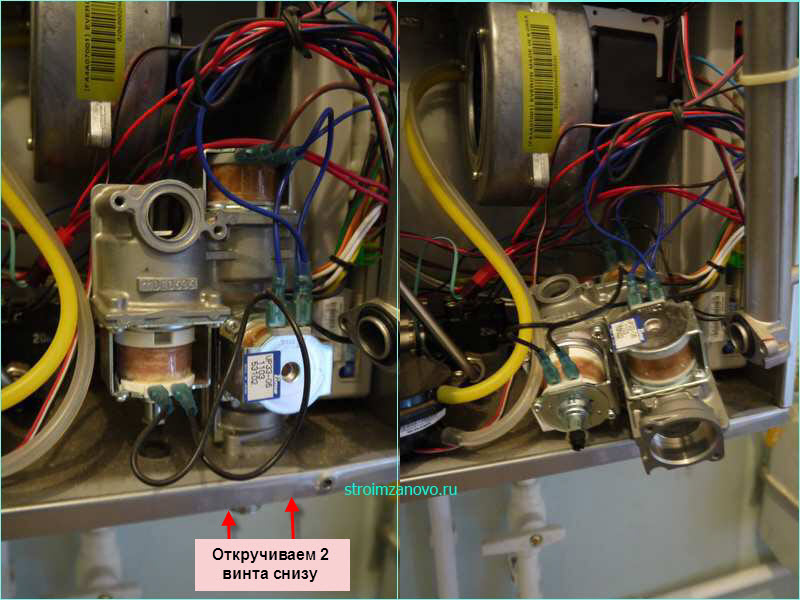

   Снизу выкрутим 2 винта, крепящих газовый клапан к корпусу котла, снимем его и отодвинем в сторону.

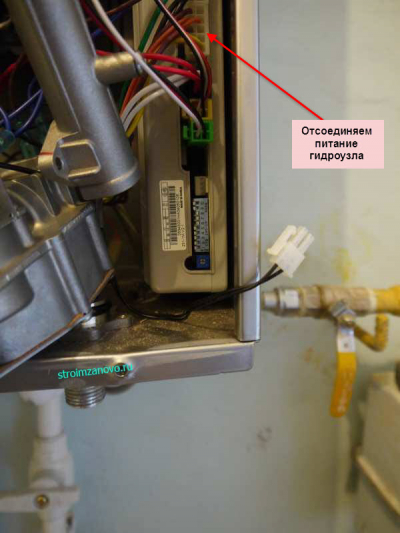

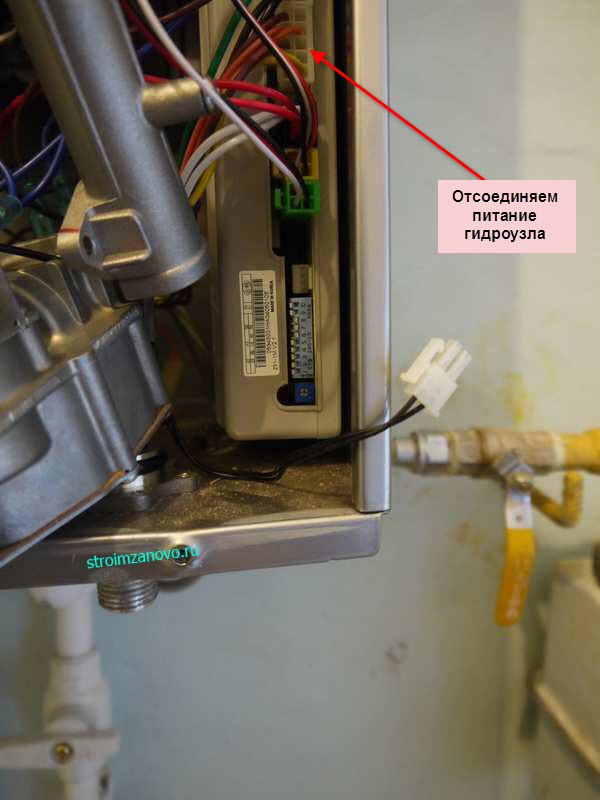

   Кран подпитки котла Навьен соединён проводом с контроллером. Найдём этот провод и отсоединим его от шины.

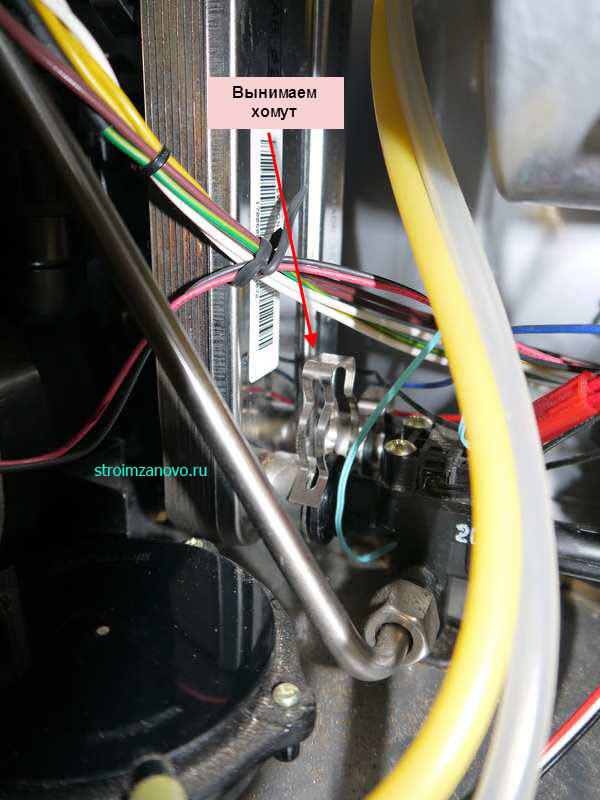

   Снимем хомут, соединяющий кран подпитки со вторичным теплообменником котла Навьен. Из него выльется немного воды, поэтому нужно подставить небольшую ёмкость.

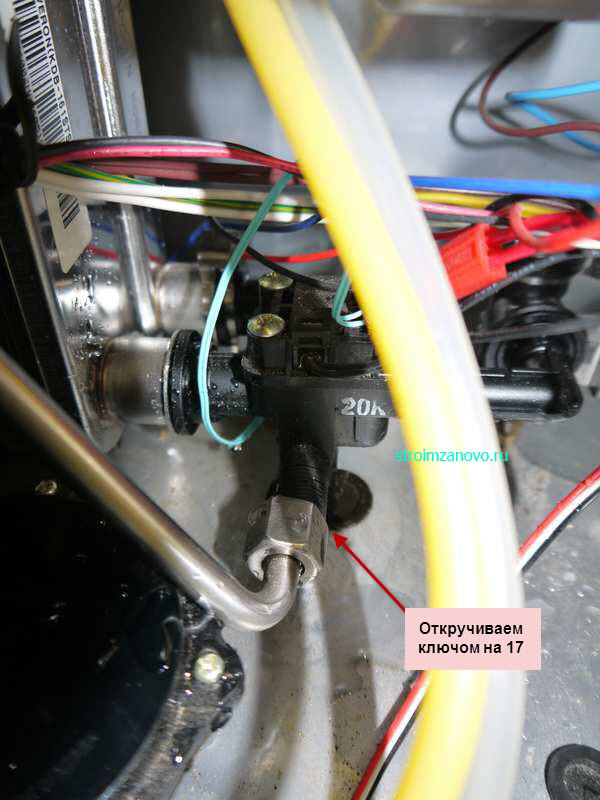

   Ключом на 17 открутим от гидроузла трубу подпитки.

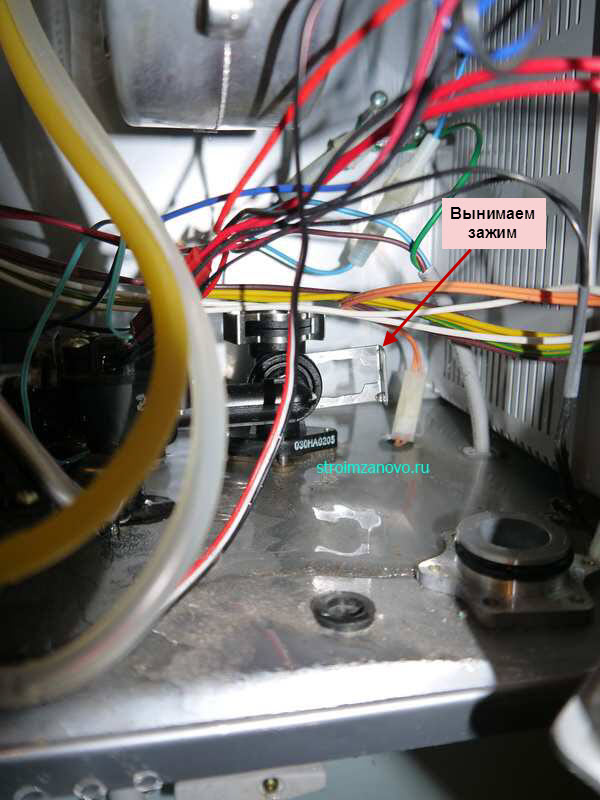

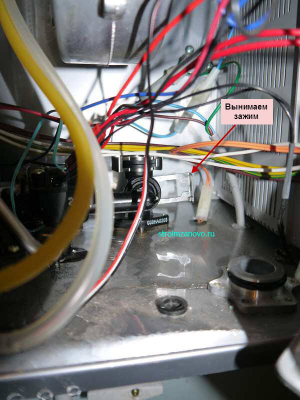

   Отсоединим зажим от трубы подачи воды.

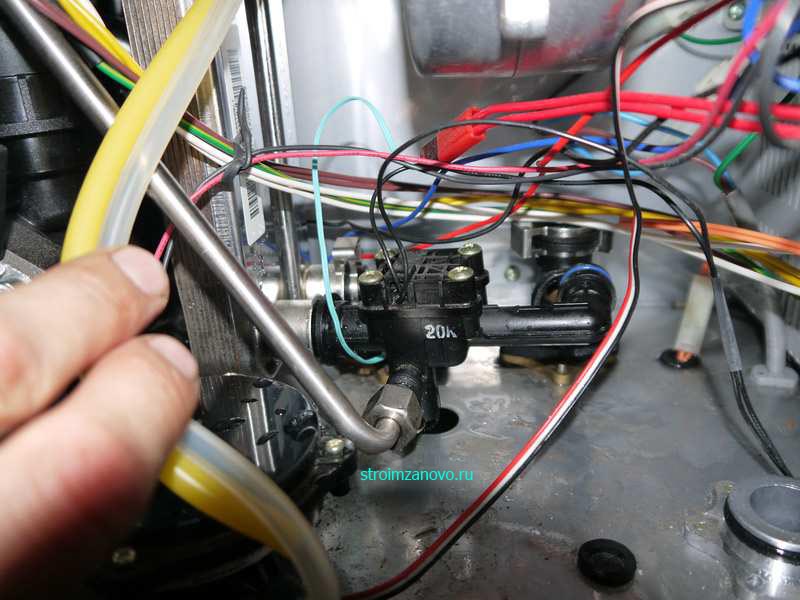

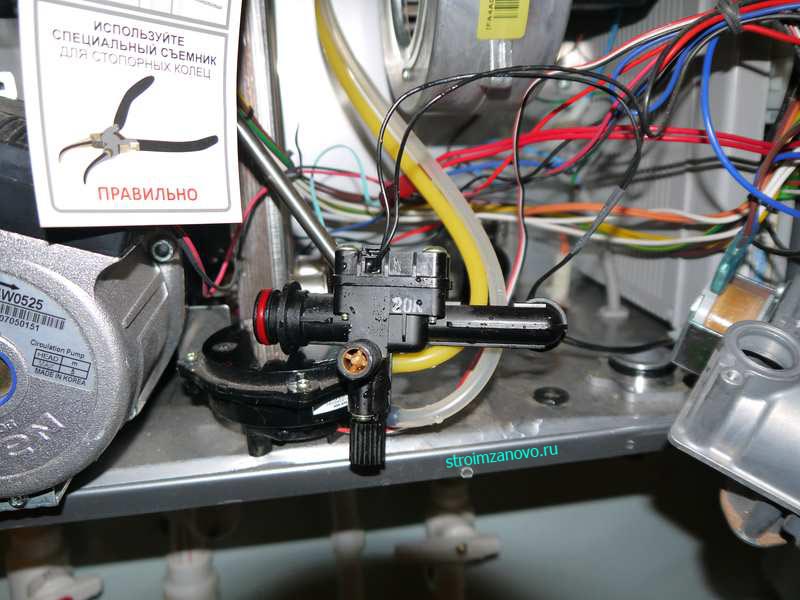

   Аккуратно вынем кран подпитки.

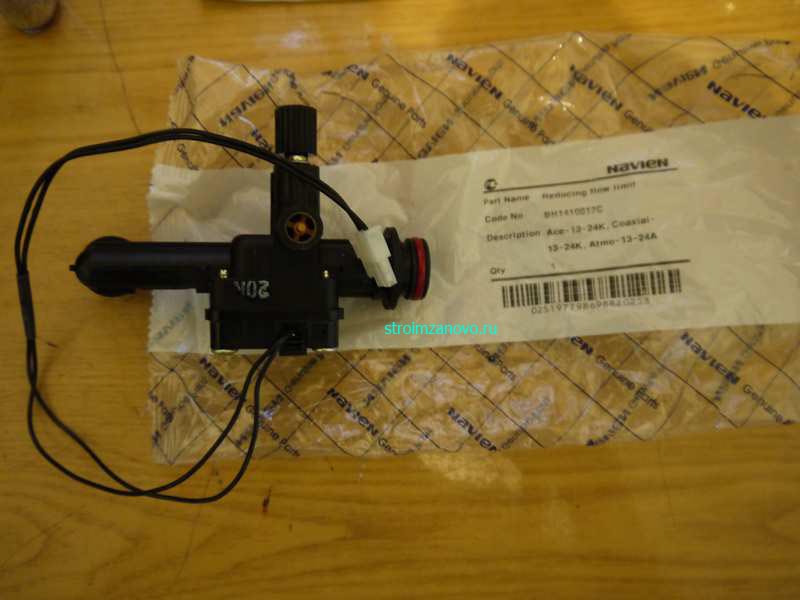

   Вынем новый гидроузел из упаковки и в обратной последовательности подсоединим его к газовому котлу Навьен.

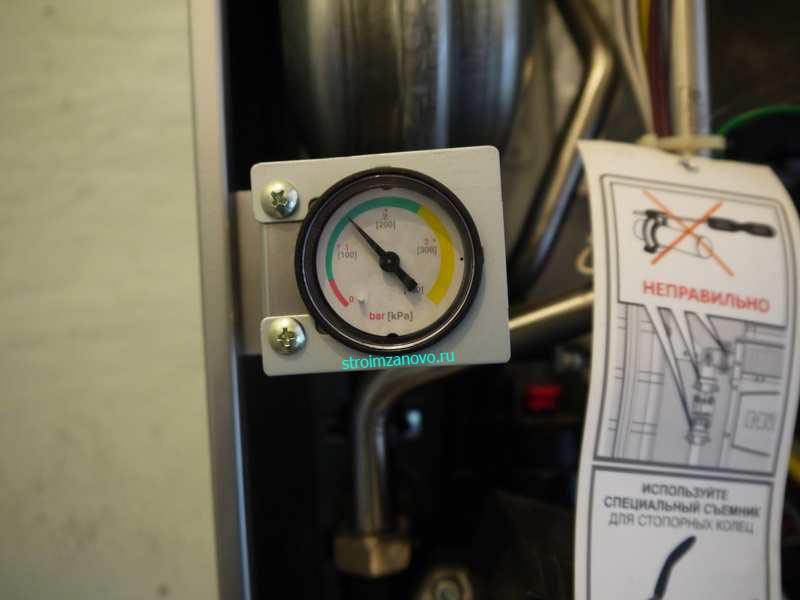

   Заполним систему водой. Теперь давление стоит на одном уровне.

   Разобрав старый кран подпитки, мы увидели, что в нём порвалась маленькая резиновая прокладка. Из-за такой маленькой детали пришлось менять гидроузел целиком. Дело в том, что, закрывая кран подпитки, не нужно его перетягивать. Видимо, в какой-то момент мы превысили усилие, и прокладка порвалась. Аккуратнее надо быть. Если статья понравилась, поделитесь ей в соцсетях.










Замена крана подпитки газового котла НавьенСтроим своими руками

16 комментариев на “Замена крана подпитки газового котла Навьен”

  • UncleSAM:

    В большинстве случаев менять подпиточный кран вовсе не обязательно, достаточно сбросить давление воды в котле через клапан, вывернуть вертушок из крана и заменить на нем маленькое резиновое колечко

  • Конечно, так проще. Но самое сложное как раз состоит в том, где найти такое колечко.

  • graffserg:

    колечко легко вырезать из любой прокладки или уже слабо

  • Возможно и так сделать.

  • Светлана:

    Спасибо большое за статью,осталось найти ключ на 17,в гараже у мужа ))) У меня ситуация другая ,краник прикипел за лето, не подливали же воду. Вот я его и свернула.Сам краник отломился,когда я пыталась открыть его,чтобы воду подать в котёл,так как давление дошло до 1. Это надо же додумались пластмассовый ,мизерный краник присобачить (Спасибо большое за совет,купила гидроузел и попробовала на новом краник действительно выкручивается,а старый обломок плин не могу выкрутить,придётся всё по Вашим ц.у. делать,спасибо,всего доброго.

  • И Вам удачи в замене.

  • михаил:

    как вывернуть вертушок из крана

  • Открыть кран до конца и, применяя небольшое усилие, выкрутить вертушок. То есть откручивать кран до тех пор, пока вертушок не останется у вас в руках.

  • Эл:

    Кран откручивается достаточно легко, но на моем котле например, Навьен 16, рядом с этим краном саморез прикрученк с шайбой, так вот эта шайба при обратном закручивании портит резьбу крана. Чуть не испортил всю резьбу, пришлось бы новый кран искать. то есть нужно этот саморез сначала открутить, потом только с краном разбираться. может у других котлов не так кончено…

  • Александр:

    У меня тоже Навьен 16, постоянно менял резинку на подпитки 2-3 раз в год это точно, решил сделать подпитку в подачу отопления, поставил кран винтовой для плавного включения(наполнения),,, прелесть надо подпитать открыл набрал сколько надо давления.

  • александр:

    Все просто и понятно. Заменил без проблем. Только газовый шланг можно и не от соединять, и когда ставите зажим нужно прижимать
    гидро узел с небольшим усилием.

  • александр:

    Там еще его держат два само реза с шайбой их тоже надо выкрутить

  • Максим:

    Спасибо, Всем! Вопрос замены срезанной на конце дубовой резиночки, решился за 15 мин. Понадобилась: чайная ложка, маникюрные ножнички, и кусок кожи(от старых сапог), идеально подошедший по толщине. Дамы, пишу это Вам! Так как всё из перечисленного у Вас есть! Удачи!

  • Дмитрий:

    Гидроузел в сборе меняется за 10 мин и газовый клапан при этом снимать не надо)))) лишняя работа. Работаю с навьенами уже пятый год.

  • Владимир:

    Котел Navien полный отстой. Полный! Котлу четыре года, но похож на старые Жигули. Постоянно что то меняю. Одно сделал, через неделю новая проблема. Вот теперь краник потек. Снова по форумам. Конструкторам головы бы поотрывать. В другом месте у меня стоит старый (больше 10 лет) Лемакс. Милое дело — осенью включил, весной выключил. И все! Вообще ничего не требуется. А тут уже второй котел можно собрать из запчастей, которые поменял… В любом случае большое спасибо за помощь, резинку надо теперь менять(((

  • svv12:

    Заменил концевую прокладку крана подпитки. Позвонил в Теплостан — только набор прокладок для всего котла 1500 руб, в другом «мелочевкой не занимаются». Нашел на Авито за 200 руб. Но! Поехал на авторынок — подобрал кругленькую прокладочку, подходящего наружного и внутреннего диаметров. Подошла трехмиллиметровая, т.е. соответственно выше по высоте (стояла плоская высотой чуть более 1 мм), но встает идеально. Поставил, закрутил — всё отлично работает!) Цена 30 руб. Выкручивал пипку подпитки сначала легко, потом с усилием, но тоже идет. Воду сливал не в ноль, а до красной зоны — ничего не потекло при выкручивании! Винтик, вкрученный рядом с пипкой не выкручивал, шайба под ним хоть и заходит в просвет канала, но выкручиванию-вкручиванию пипки не мешала!!! Ещё стоит колечко синее на оси пипки — его не трогал!
