Деревянное колесо



   Для многих дачников загородный участок является не только местом, где выращиваются овощи и фрукты, но и территорией для отдыха. Заядлые огородники стараются его всячески облагородить, украсить, сделать уютным и удобным для проживания. Поэтому и появляются на дачах всякие декоративные мельницы, пруды, колодцы, телеги — всё, что радует глаз и напоминает о настоящей русской деревне. Очень часто используются в оформлении участка старые деревянные колёса от телеги. Из них делают люстры, прицепляют к самодельным тележкам или просто вешают на стену сарая. Единственный минус –  настоящее деревянное колесо сегодня найти очень трудно. Их все уже давно продали предприимчивые крестьяне своим городским соседям. Ничего не остаётся, как попробовать сделать деревянное колесо от телеги своими руками. Что из этой затеи получилось у нас, вы узнаете, прочитав эту статью.



    Нам повезло – настоящее колесо от телеги мы смогли раздобыть. Но одного оказалось мало – колёса удачно вписываются в дизайн дачного участка. Поэтому мы решили попробовать сделать ещё одно деревянное колесо своими руками. Если получится – можно потом и тележку декоративную построить, и люстру оригинальную смастерить.

   Итак, посмотрели на старинный экземпляр и принялись за работу.

ДЕРЕВЯННОЕ КОЛЕСО СВОИМИ РУКАМИ

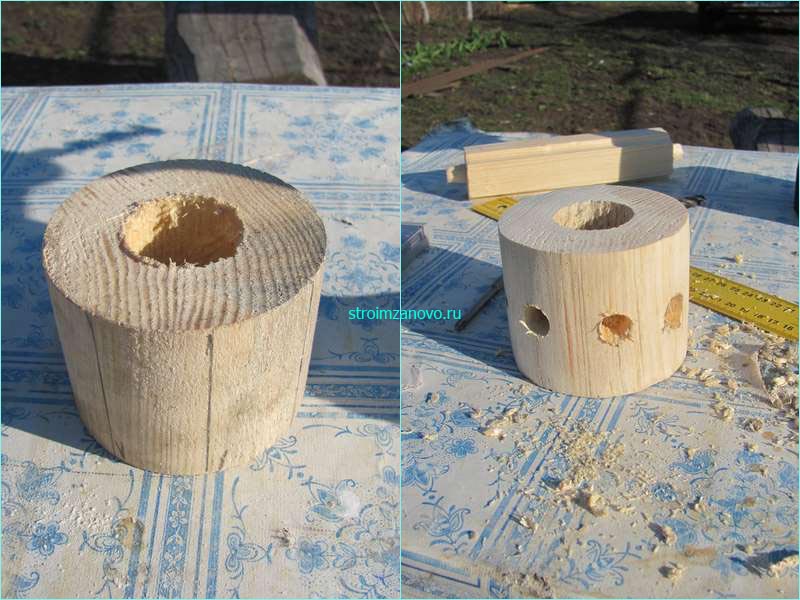

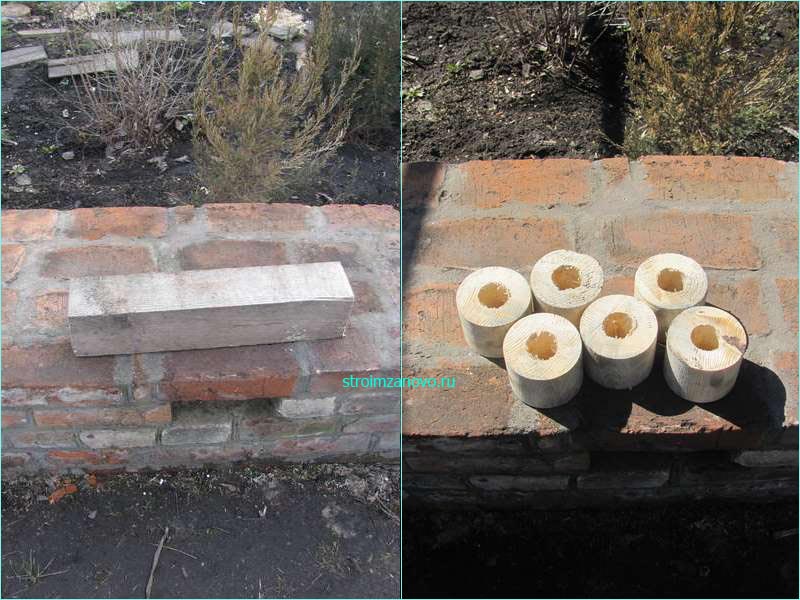

   Начнём с изготовления ступицы. Это самый сложный элемент изделия. В домашних условиях его сможет сделать только очень опытный мастер. Мы пошли простым путём:  взяли деревянный брусок размером 10 на 10 см, длиной 60 см и отправились к токарю. Хорошо, что остались ещё люди, обладающие такой профессией. Из этого бруска нам выточили 6 круглых болванок, похожих на хоккейные шайбы, диаметром 9,5 см, шириной 8 см. Внутри просверлили отверстие диаметром 5 см – ступица готова. Конечно, это именно декоративная ступица – чтобы надеть её на ось, нужно было бы вытачивать специальные выступы. Но такой цели не стояло, деревянное колесо нужно для украшения участка.

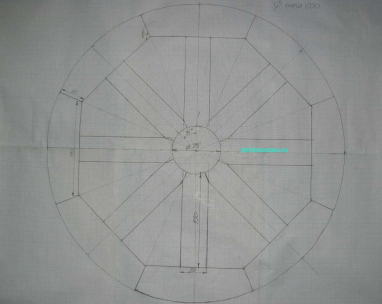

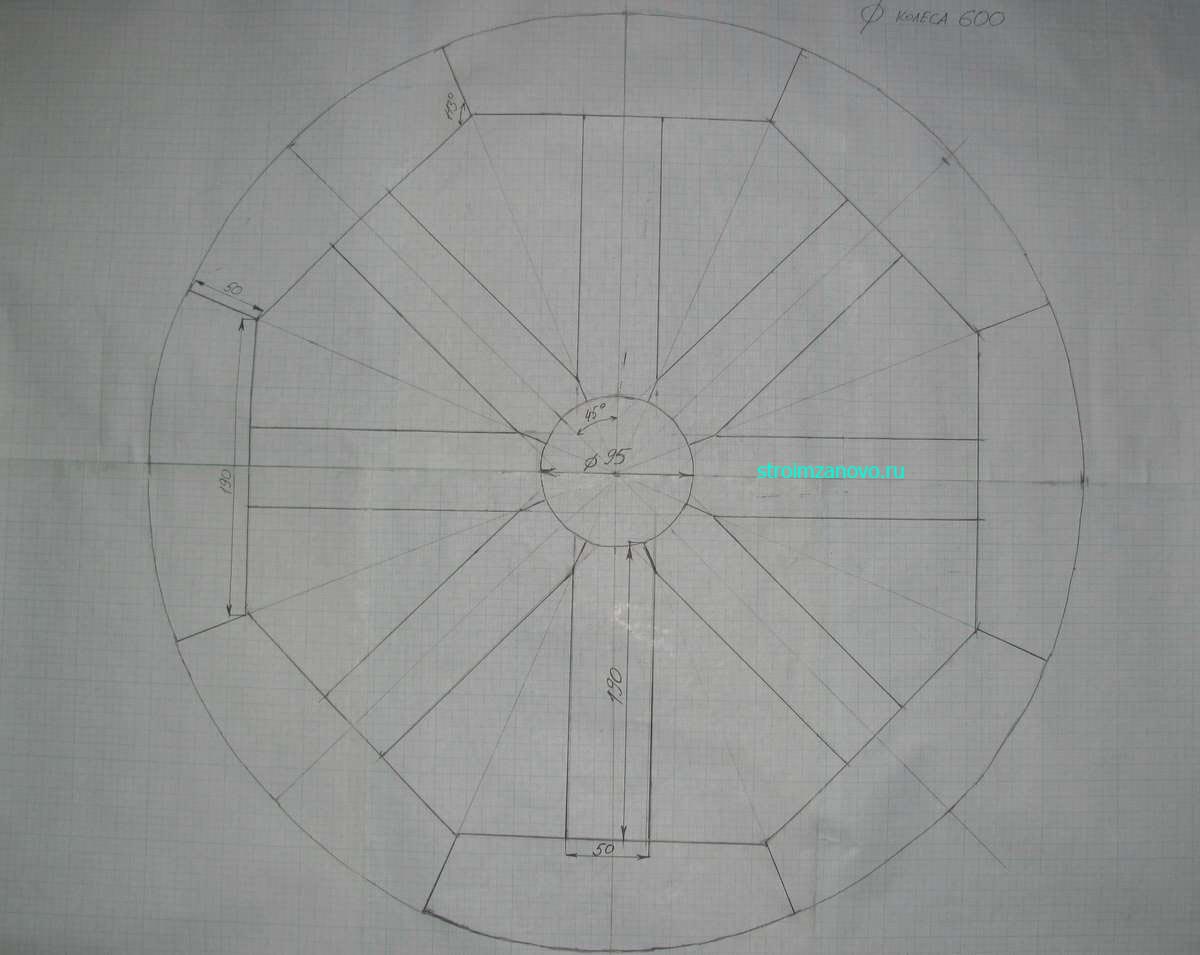

   На следующем этапе мы сделали чертёж деревянного колеса в натуральную величину. На миллиметровую бумагу перенесли размер ступицы, определили диаметр изделия – 60 см, количество спиц выбрали 8. Нарисовали всё на бумаге и замерили размеры получившихся деталей.

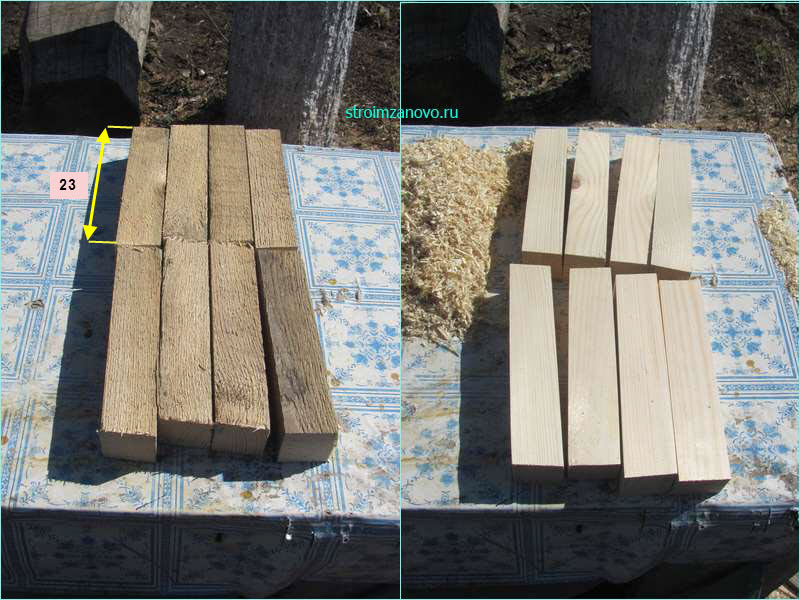

  Приступим  к изготовлению спиц. На чертеже они получились равными 19 см. Возьмём деревянный брусок размером 5 на 5 см и отрежем от него 8 частей длиной 23 см. По два см с каждой стороны мы оставим на шканты, с помощью которых соединим спицу со ступицей и косяком колеса. Обработаем бруски рубанком, придав им товарный вид.

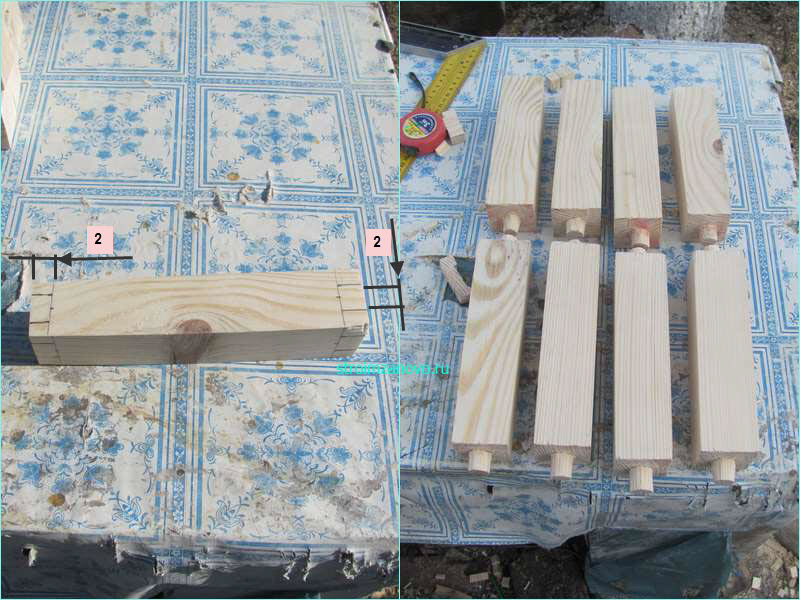

  Теперь сделаем на спицах шканты. С каждой стороны бруска отметим по 2 см и ножовкой сделаем пропилы по 1,5 см. Острым ножом срежем лишнюю древесину и оформим выступы цилиндрической формы диаметром 2 см.

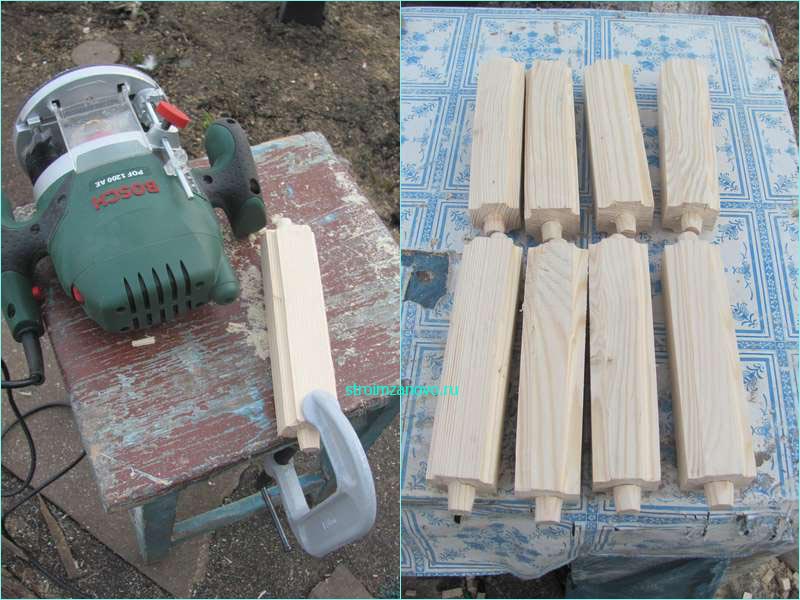

  Чтобы придать деревянному колесу хоть какой-нибудь дизайн, обработаем спицы фрезерным станком. Закрепим брусок на табуретке с помощью струбцины и срежем кромки с четырёх сторон.

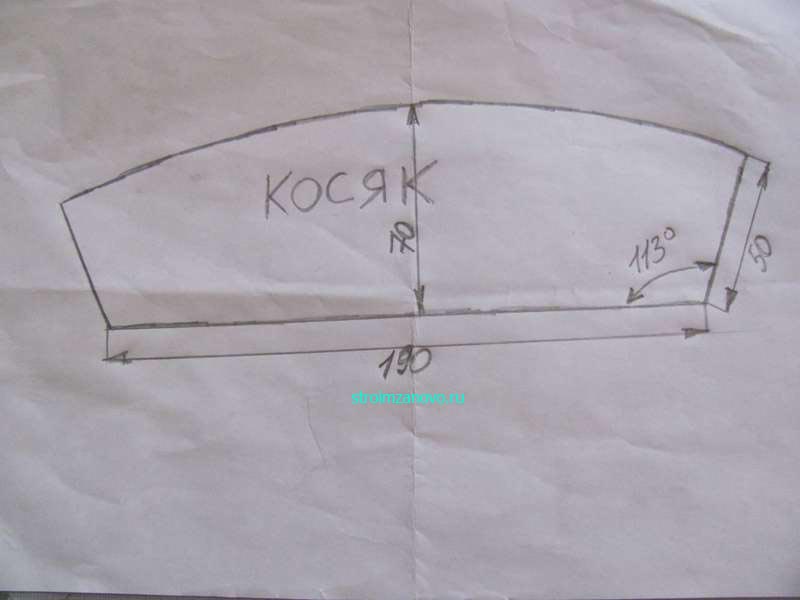

  Следующий шаг – изготовление так называемых косяков  деревянного колеса. Согласно чертежу, их у нас будет 8 штук. Возьмем белый лист бумаги и перенесём на него рисунок одного косяка. Это будет шаблон.

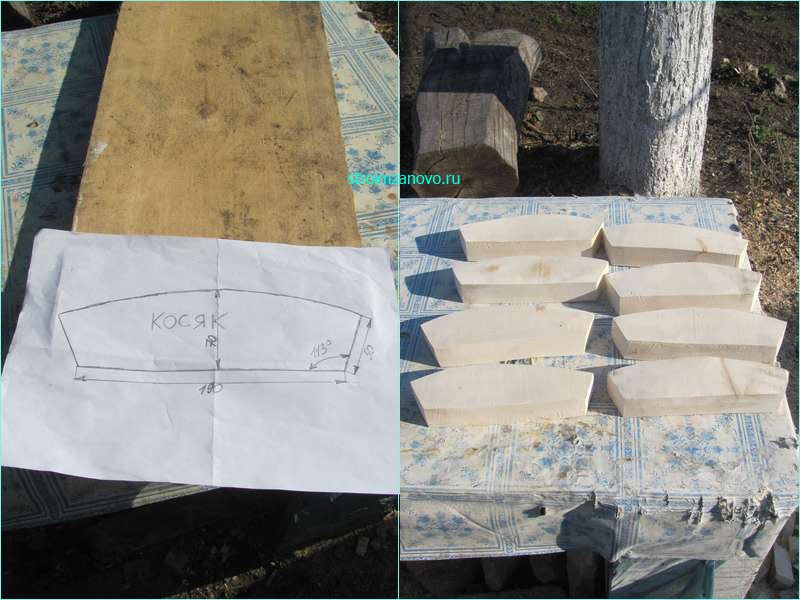

   Подберём доску толщиной 5 см. Ширины доски должна быть не меньше длины косяка. Приложим лист с рисунком к доске и обведём чертёж карандашом, прикладывая небольшое усилие. Можно воспользоваться копировальной бумагой, но в нашем случае мы обошлись без неё. Убрав листок, обведём контур косяка, отпечатавшийся на доске. Электролобзиком аккуратно выпилим 8 штук и обработаем их шлифовальной машиной.



   Косяки имеют сложную геометрическую форму, качество их изготовления напрямую влияет на внешний вид деревянного колеса. В идеале все 8 штук должны быть идентичными.

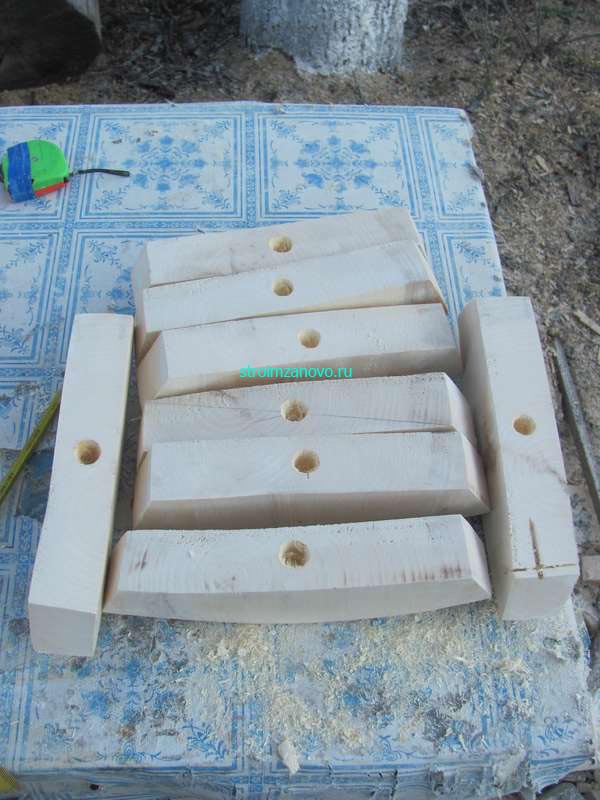

   Теперь нужно подготовить косяки к соединению со спицами. Для этого в нижней плоскости изделия в центре пересечения двух диагоналей просверлим отверстие диаметром 2 см и глубиной тоже 2 см.



   С помощью транспортира разметим ступицу на 8 равных частей и тоже просверлим 8 отверстий диаметром 2 см.

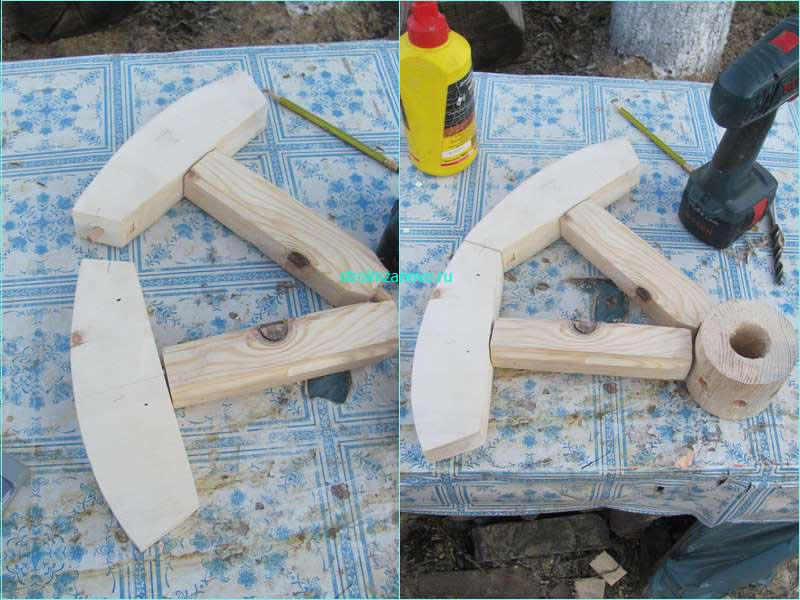

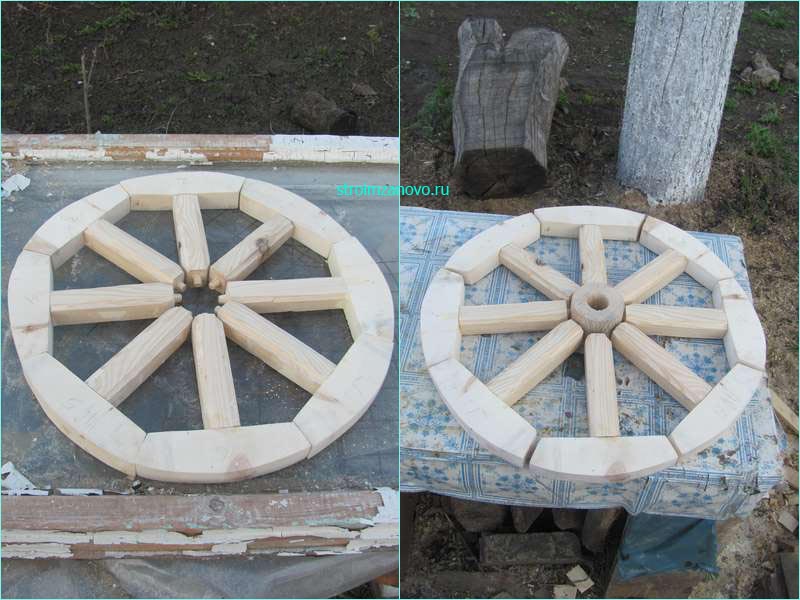

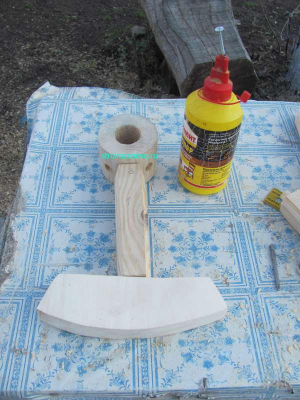

   Дальше проводим примерку деревянного колеса. Вставим спицу в косяк, потом в ступицу и соединим все части между собой. Меняя элементы местами, нужно добиться, чтобы изделие выглядело ровным и все детали подходили друг к другу. На этом этапе проводим окончательную доводку элементов: подтачиваем, подпиливаем, рассверливаем.

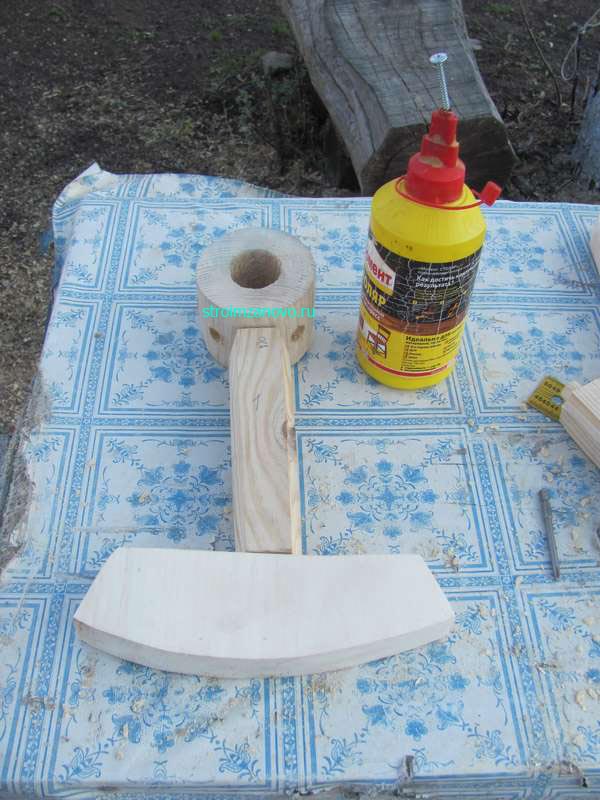

   Убедившись, что все детали подходят друг к другу, пронумеровываем их, чтобы не перепутать, и начинаем сборку. Соединяем элементы при помощи мебельного клея.



   Косяки, чтобы колесо было прочным, закрепляем между собой при помощи мебельных шкантов. Для этого просверливаем в боковых гранях отверстия, вставляем в них шкант и соединяем детали между собой.

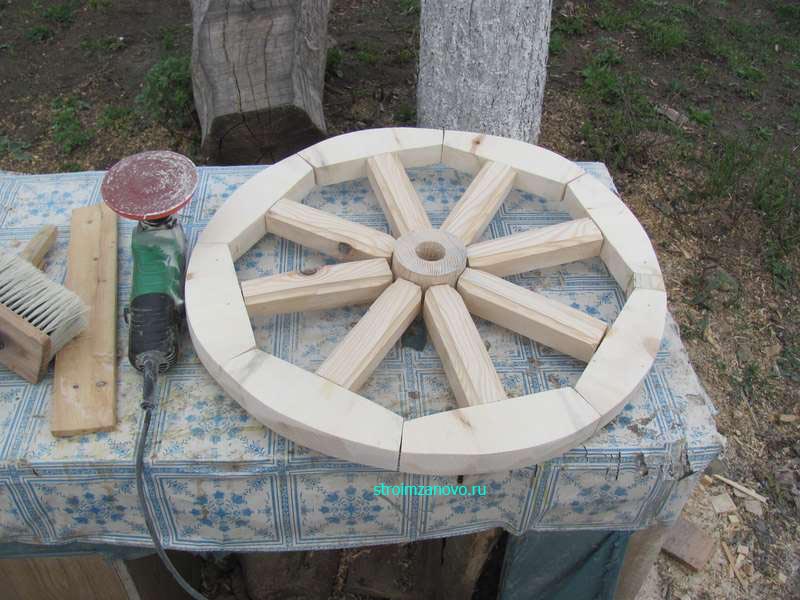

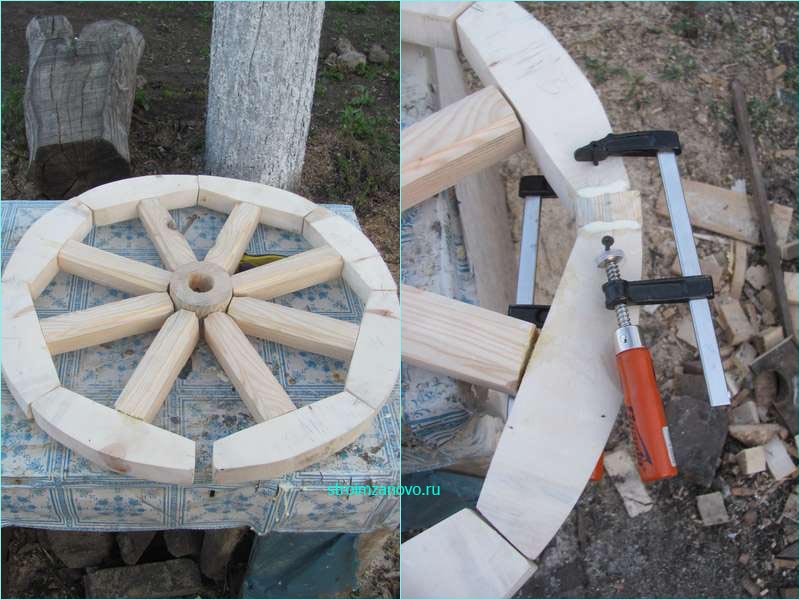

   Не спеша, собираем деревянное колесо. К сожалению, отсутствие опыта сказалось на сборке – косяки не замкнули окружность, не хватило 2 см. Всё-таки при их выпиливании нужно быть более точным. Пришлось вырезать деревянный клин по размеру, намазать его мебельным клеем и закрепить струбциной на сутки.



   Дальше шлифовальной машиной уберём все выпуклости, сделаем колесо от телеги ровным и гладким. Щели можно замазать герметиком по дереву.

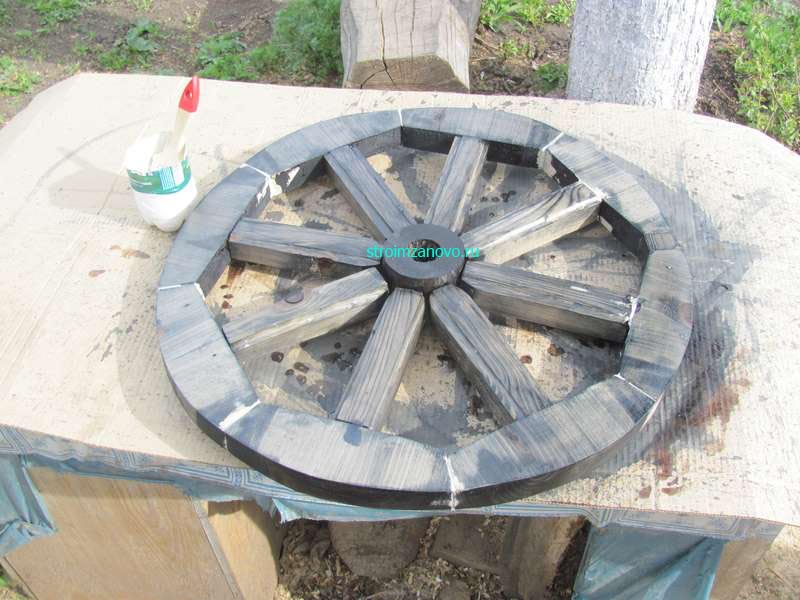

   Деревянное колесо готово к покраске. Мы своё изделие обработали сначала чёрной морилкой, состарив его, а в завершении покрыли двумя слоями бесцветного лака.

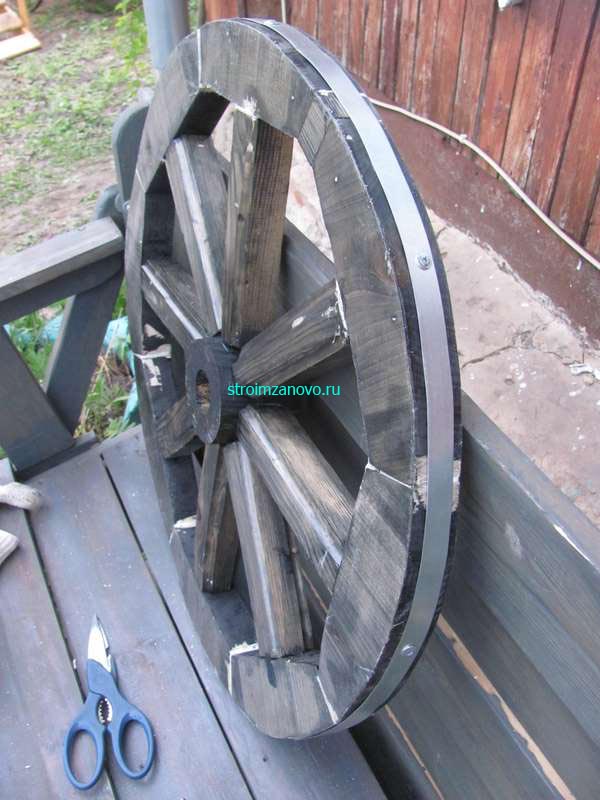

Чтобы колесо со временем не рассохлось, скрепим его жестяной лентой, прикрутив её на саморезы.

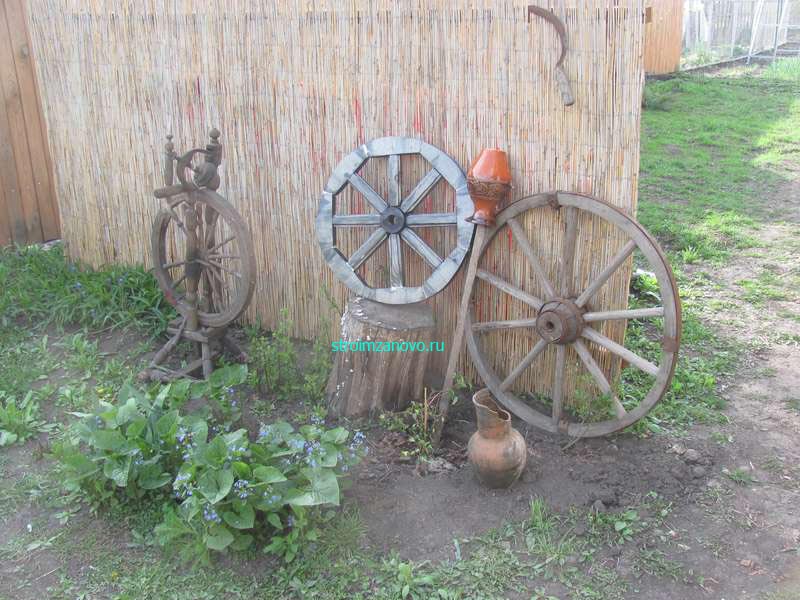

   Деревянное колесо от телеги готово. Поставим его к декоративному забору. Учитывая совершённые ошибки, со временем можно сделать своими руками ещё несколько штук – место применения для них всегда найдётся. Если статья понравилась, поделитесь ей в соцсетях.






Деревянное колесоСтроим своими руками

7 комментариев на “Деревянное колесо”

  • Николай:

    Да, тоже люблю по экспериментировать и с первого раза не всегда что то получается). Как я говорю для первого раза сойдет).

  • руслан:

    У косяков колеса неверные расчёты, не скодится по кругу.

  • Олег:

    угол не 113, а 112,5 и длина ровной части косяка не 19,0, а 19,6 Т.Е. разница — 0,6 см умножаем на количество косяков — 8, получаем разницу на все колесо — 4,8 см, а это уже много. Отсюда и клин.
    Статья полезная ! Спасибо огромное.

  • Очень сложно на деревянном бруске выдержать такие мелкие размеры. Конечно, ездить на таком колесе не надо, а для люстры — зазоры не критические.

  • Олег:

    Согласен ! Смутил клин, поэтому пересчитал.

  • Влад:

    Круто!

  • Валëк:

    Доброго времени… Дочитал до конца статью)) в начале останивидся на чертеже косяка и его размерах. Сделал шаблон, и как только не изгалялся, оставался зазор))) дочитал статью и коментарии))) вот где собака закрыта, оказывается размеры не точные))) я и так и этак, ну не сходятся))) спасибо Олегу с его расчетами, завтра продолжу изготовление шаблона)))
