Съёмник для подшипников своими руками

     Во время ремонта часто бывают ситуации, когда какого-то нужного инструмента нет «под рукой». В этом случае есть три выхода из положения: купить этот инструмент, взять у знакомых или сделать его своими руками. Все 3 способа имеют право на существование и используются от случая к случаю. Например, в моей истории срочно понадобился съёмник для снятия подшипника с ротора электродвигателя пылесоса Samsung. В этой статье рассмотрим, как можно выйти из этой ситуации.



   Предыстория такова: двигатель пылесоса внезапно начал работать с посторонними шумами. Разобрав корпус и осмотрев его, стало понятно, что развалился верхний подшипник ротора. Снять его без специального съёмника, не повредив при этом ротор, не представляется возможным, поэтому были предприняты попытки найти съёмник у знакомых, которые не увенчались успехом. Покупать этот инструмент в магазине из-за разовой работы я посчитал излишней тратой денег. В дальнейшем так оно и вышло – сделать простой съёмник своими руками оказалось очень легко. На это ушло 20 минут времени и минимум деталей. Единственное условие – наличие сварочного аппарата и умение хотя бы немного им пользоваться.

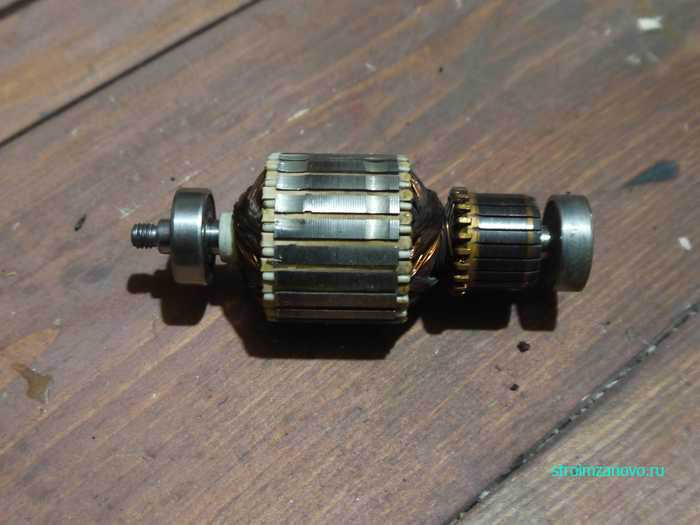

   Итак, по порядку. Есть ротор двигателя с подшипниками, один из которых необходимо заменить.

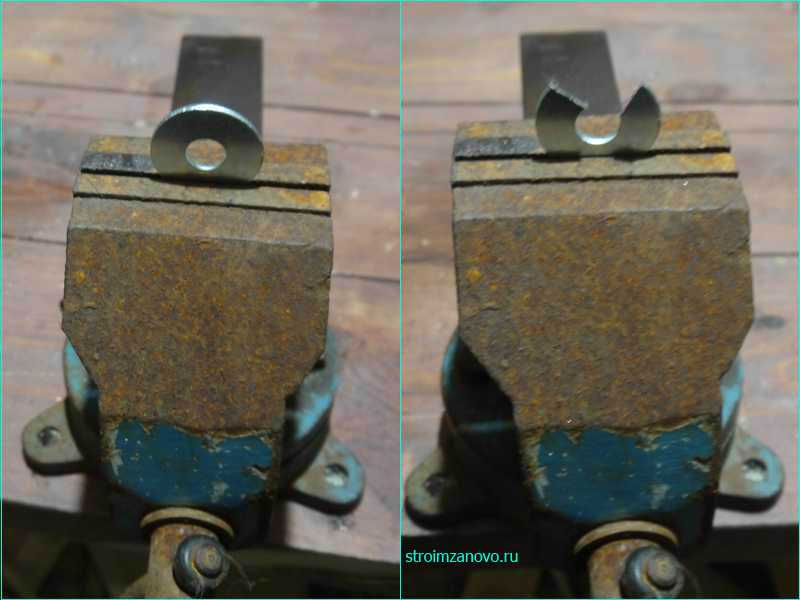

   Чтобы снять подшипник с вала, под него надо подвести какой-нибудь упор. Причём этот упор должен быть определённой прочности и минимальной толщины, так как расстояние между подшипником и якорем составляет несколько миллиметров. Для этого подошла обычная металлическая шайба. Чтобы её можно было завести под подшипник, сделаем в ней вырез. Для этого зажмём шайбу в тисках и болгаркой вырежем четверть от её окружности.

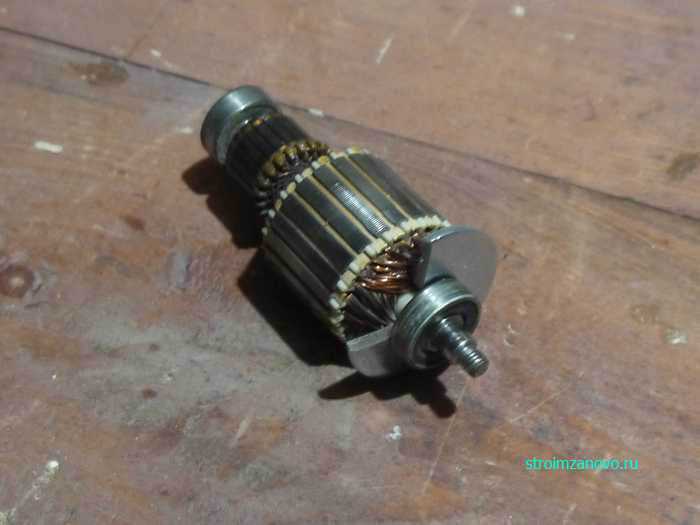

   Проверяем на роторе – подходит.

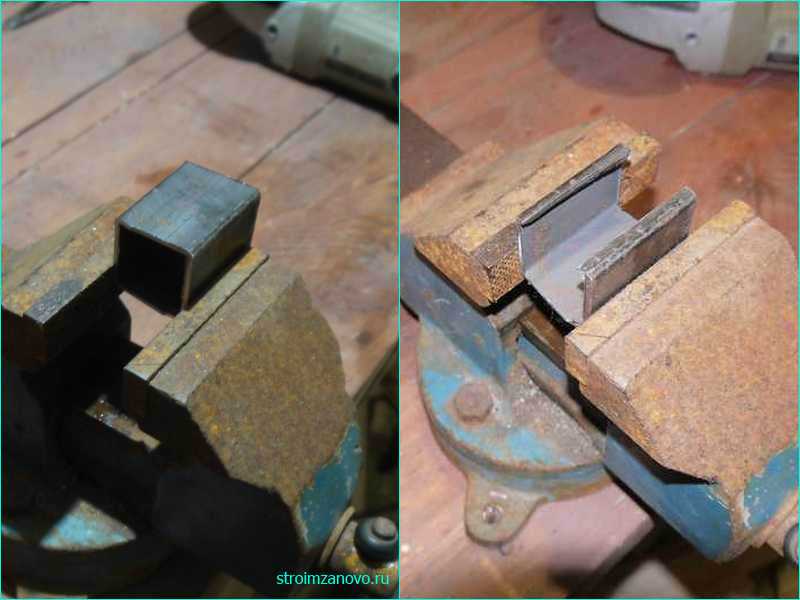

   Теперь подумаем, из чего сделать корпус съёмника. В сарае нашёлся кусок профильной трубы. Отрежем от неё 5-ти сантиметровую часть. Чтобы съёмник можно было подвести под подшипник, необходимо в трубе прорезать одну стенку, причём ширина выреза должна быть больше диаметра подшипника. Зажимаем трубу в тиски и болгаркой вырезаем полосу.

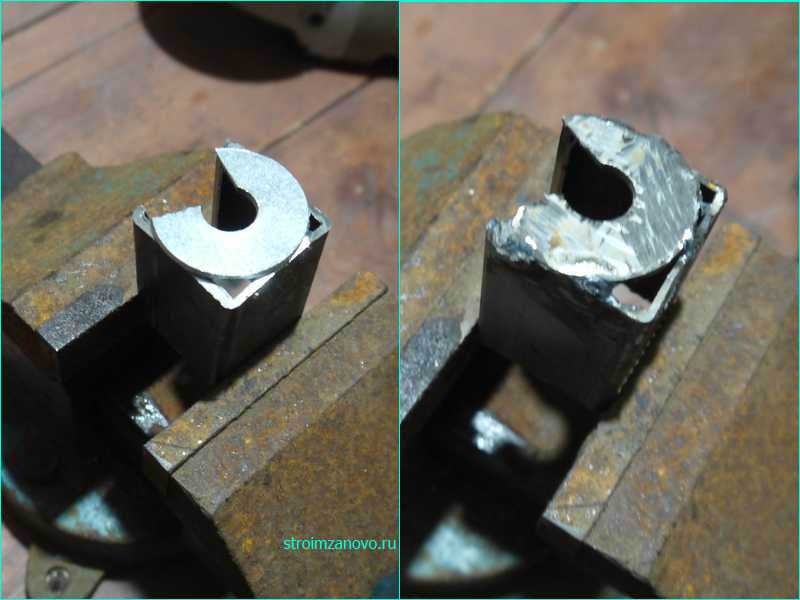

   Дальше ставим трубу на торец, кладём на неё подготовленную шайбу и привариваем электросваркой. Соединение должно быть прочным, чтобы во время работы шайба не отвалилась.

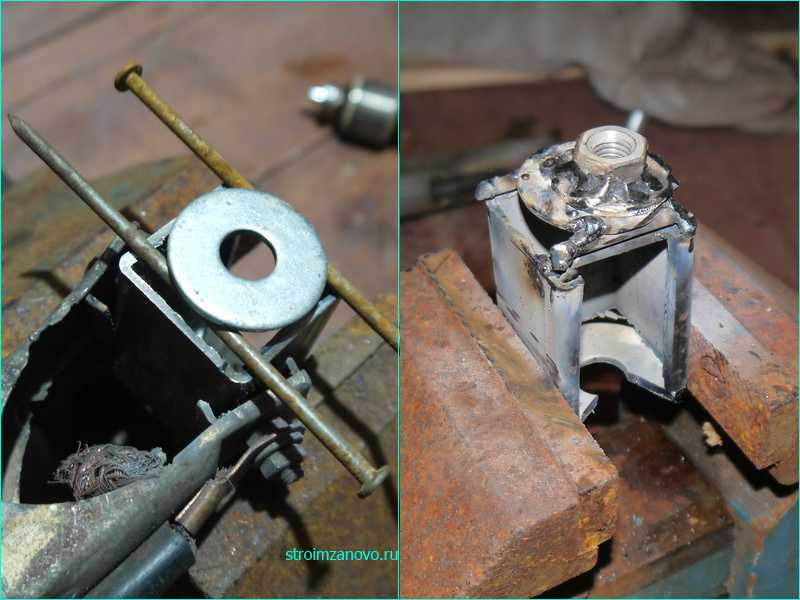

   Переворачиваем корпус съёмника, установив его шайбой вниз. Сверху надо приварить гайку, в которую будет вкручен болт, чтобы выдавить подшипник. Гайка диаметром меньше размера трубы, поэтому под неё нужно установить какую-нибудь опору. Подойдёт всё, что угодно: шайба, любая пластина, отрезанная стенка трубы. В моём случае шайбы подходящего диаметра не нашлось, поэтому под шайбу меньшего диаметра подложил 2 гвоздя и сваркой приварил их к корпусу съёмника. Сверху уложил гайку и всё тщательно обварил. Съёмник для подшипника готов.

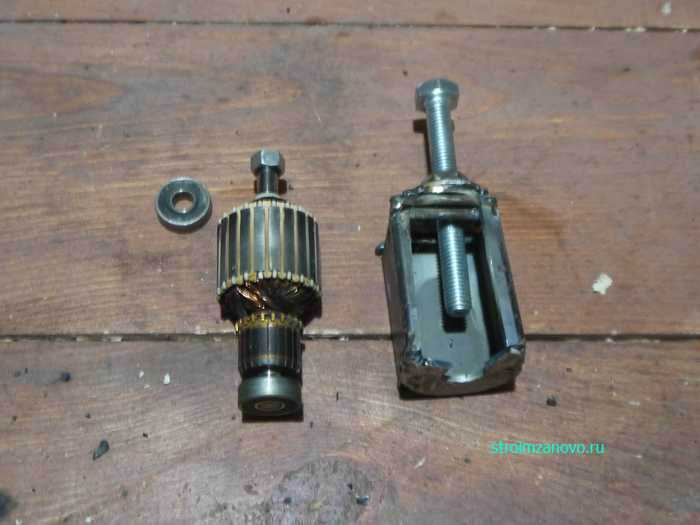

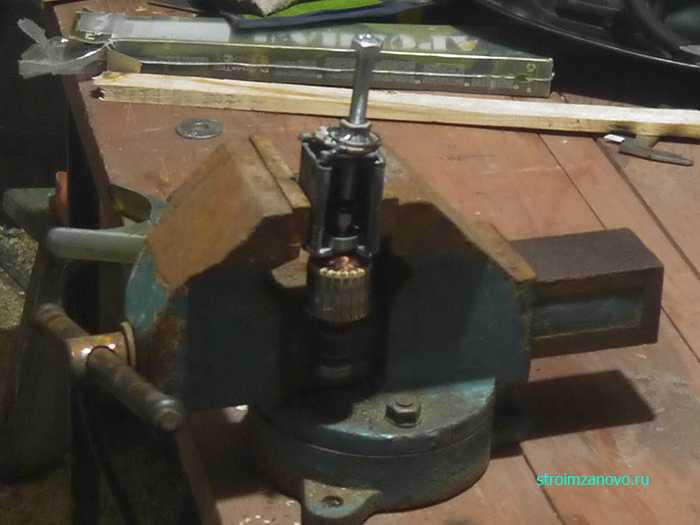

   Осталось установить съёмник на роторе, закрепить его в тисках, ввернуть в гайку болт и, закручивая болт ключом, выдавить подшипник. На валу ротора, в которую упирается болт, нарезана резьба. Чтобы её не повредить, перед съёмом надо накрутить на неё гайку, и уже в гайку упереть болт.



   На изготовление съёмника у меня ушло всего 20 минут, и за пару минут был снят подшипник с ротора.

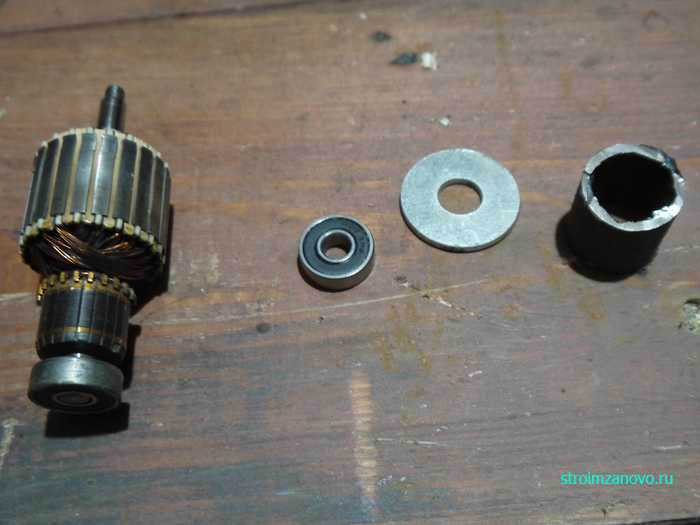

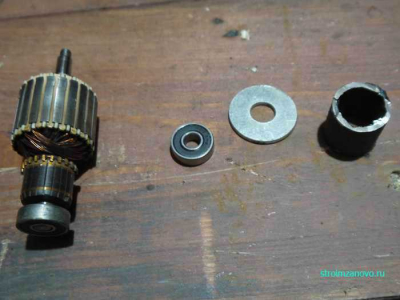

   В завершении покажу, как можно быстро и просто запрессовать новый подшипник на вал. Для этого понадобятся тиски, кусок трубы и шайба.

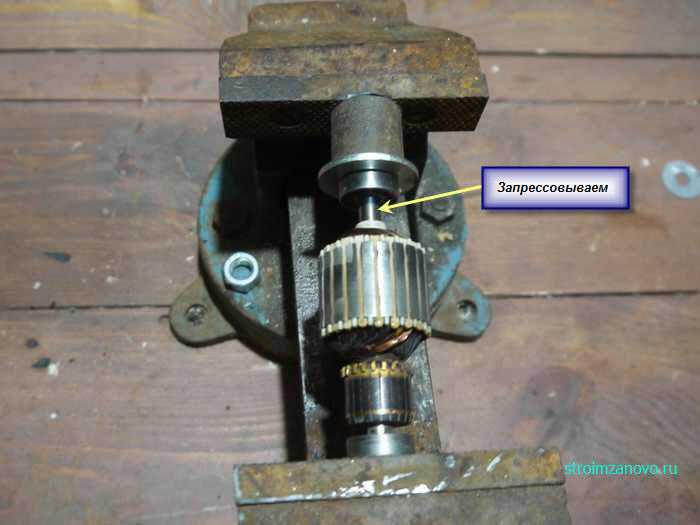

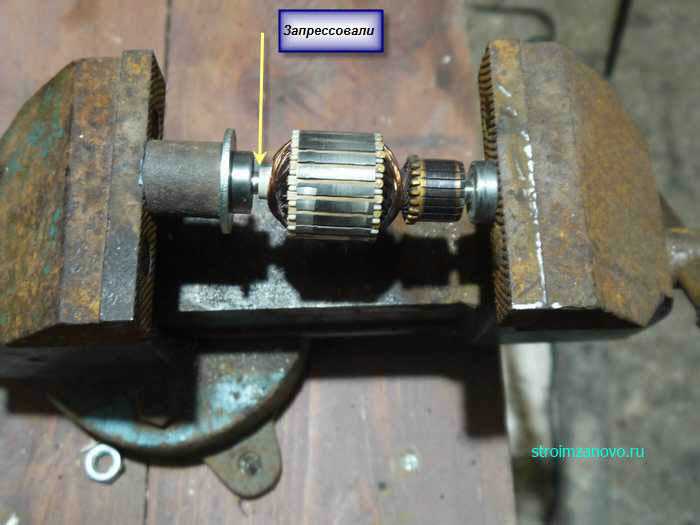

   Устанавливаем на вал подшипник, следом к нему прижимаем шайбу, потом кусок трубы и зажимаем эту конструкцию в тисках.



   Когда сжимаются тиски, труба давит на шайбу, та — на подшипник. Под действием силы сжатия деталь насаживается на вал ротора. Здесь главное – установить конструкцию ровно, следить за тем, чтобы вал ротора попал в отверстие шайбы и трубы, а не упирался в их стенки, и не согнуть ротор чрезмерным усилием.



   Вот так быстро можно сделать съёмник для подшипника своими руками, использовав минимум материалов, практически бесплатно.  Конструкция простая, надёжная, главное – рабочая. Недостатком данного устройства является то, что этот съёмник можно применять только для маленьких подшипников. Для больших необходимо изготовить более мощную конструкцию.
