Подключение насосной станции



   Насосная станция водоснабжения – важнейший элемент загородной инфраструктуры. В поселениях и дачных кооперативах, где нет центральной подачи воды, с помощью этого аппарата можно решить вопрос водоснабжения дома и участка. Для этого нужно пробурить скважину, подключить к ней насосную станцию и провести трубы к точкам разбора воды.



   Без специального оборудования скважину не пробуришь, этим профессионально занимаются строительные бригады. Более подробно об этом мы писали в этой заметке. Сама станция водоснабжения – это обычный электрический прибор, который иногда выходит из строя. Например, если на ней не установлено реле защиты от холостого хода, то при долгой работе без воды мотор может сгореть. Ремонт двигателя стоит дорого, поэтому дешевле купить новую станцию водоснабжения, чем ремонтировать старую.

   Подключение насосной станции – процедура несложная, нет необходимости звонить мастерам и платить им деньги за несколько минут работы. О том, как провести подключение насосной станции водоснабжения своими руками, мы и расскажем в этой статье.

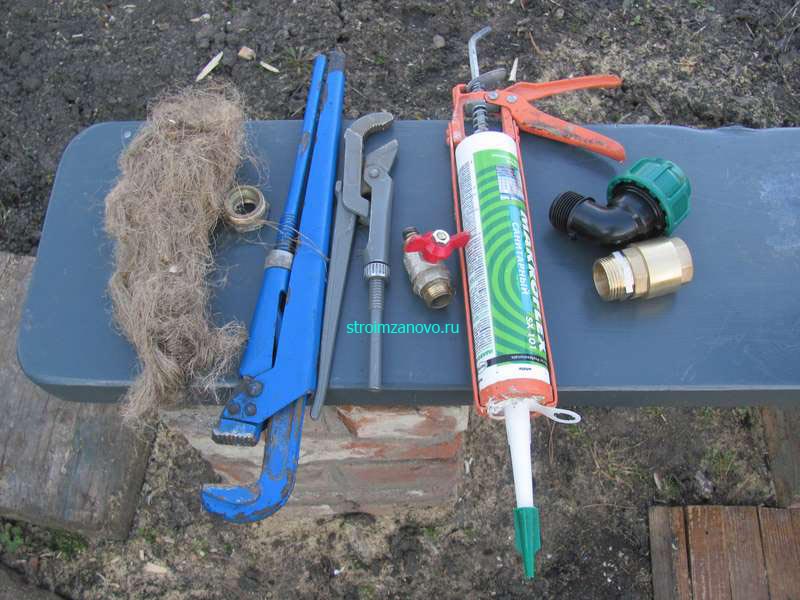

     Итак, старый прибор благополучно вышел из строя, ему на замену был приобретён недорогой китайский аппарат с пониженным уровнем шума, но более мощный. Для работы нам понадобятся: газовый ключ, подмотка льна, герметик, футорка с 3/4 на 1/2, переходник с внутренней резьбы на наружную на 3/4, шаровой кран, уголок ПВХ, обратный клапан.



ПОДКЛЮЧЕНИЕ НАСОСНОЙ СТАНЦИИ

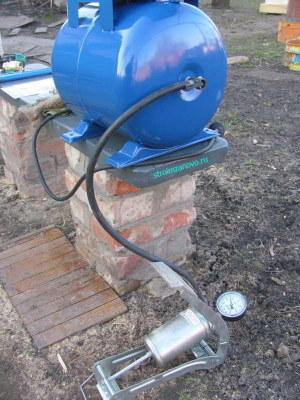

    Освободив её от упаковки, первым делом проверим манометром давление воздуха в накопительном баке. Оно должно быть равно 1,5 бар. Если давление меньше, подсоединим к ниппелю насос и накачаем воздух до нужной отсечки.

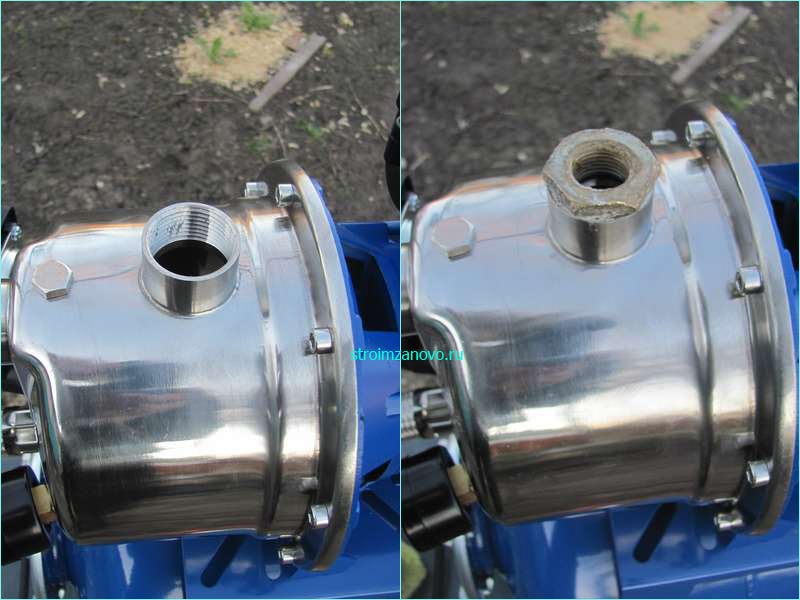

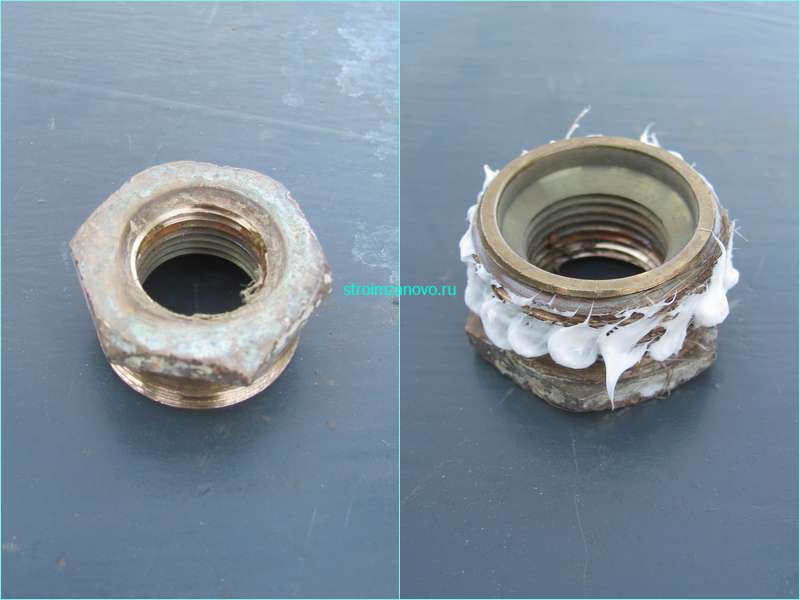

   Теперь подготовим аппарат для подключения к скважине. К выходному отверстию насосной станции нужно подсоединить запорный шаровой кран. Так как диаметры отверстий на аппарате и кране разные, сначала установим футорку для перехода с диаметра 3/4 на 1/2. Для исключения подсоса воздуха все соединения должны быть герметичными. Подмотаем на резьбу футорки нитку льна, смажем её универсальным герметиком.



   Газовым ключом прикрутим её к аппарату.

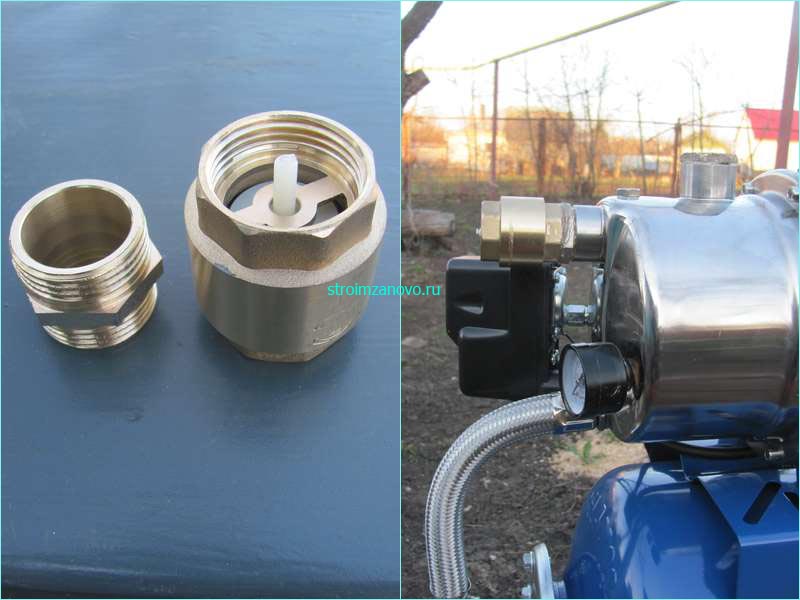

   Для правильной работы устройства необходима установка обратного клапана. Его мы покупаем в магазине сантехники, такого же диаметра, как входное отверстие на насосной станции. Чтобы его присоединить, надо использовать переходник с внутренней резьбы на наружную. Точно также, используя лён и герметик, прикрутим к устройству сначала переходник, а потом обратный клапан. На корпусе клапана указана стрелка направления потока воды. При установке обратите на это внимание.

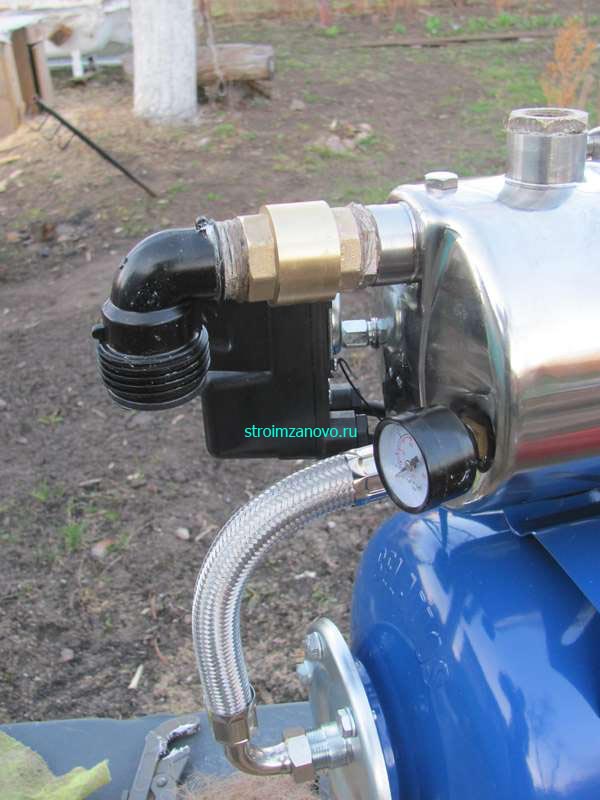

   В нашем случае скважина устроена из трубы ПВХ диаметром 32 мм. Для подключения устройства к трубе присоединим к обратному клапану уголок на 90 градусов. Также используем лён и герметик. Развернём фитинг резьбою вниз.

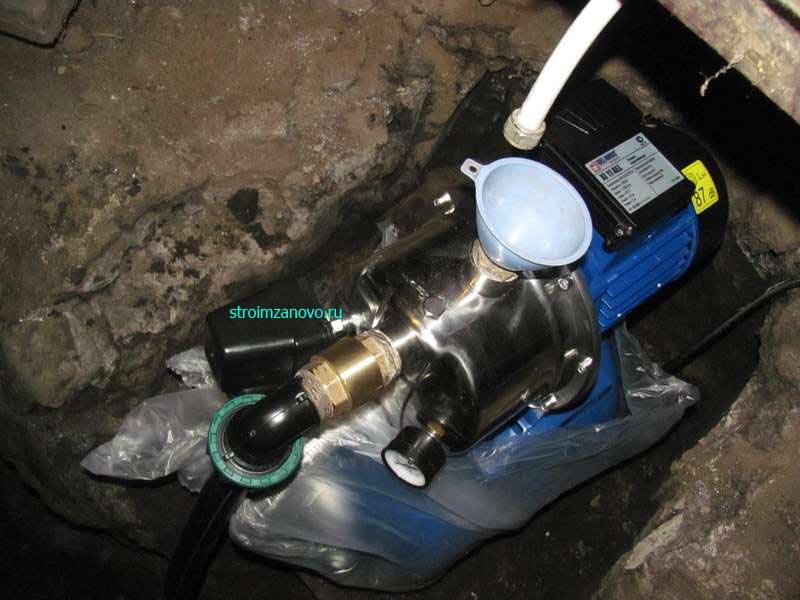

   Наша насосная станция водоснабжения готова к подключению. Перенесём её на место установки, соединим трубу с уголком и надёжно закрутим. В выходное отверстие установим воронку и заполним насос водой. Без воды аппарат работать не должен. На некоторых моделях наливная горловина сделана отдельно, здесь же производитель решил на этом сэкономить.

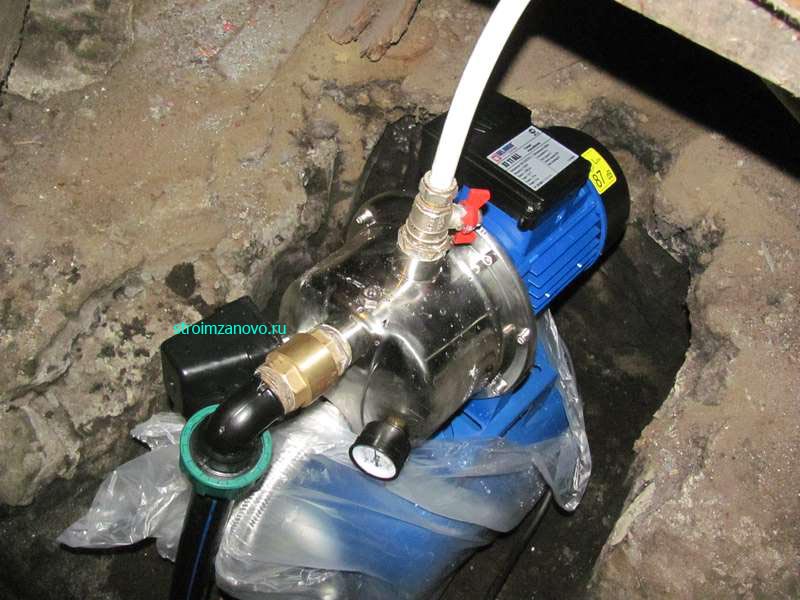

  Теперь можно прикрутить шаровой кран с фитингом для подсоединения металлопластиковой трубы, следом саму трубу, которая подаёт воду на кухню, и включить устройство в розетку. Через несколько секунд насос наберёт давление и начнёт подавать воду. Подключение станции водоснабжения прошло успешно.

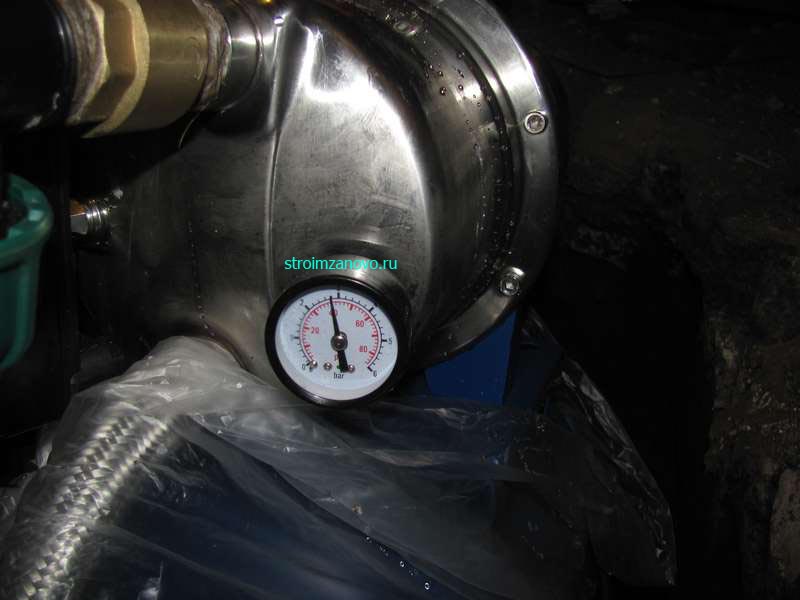

   Как только накопительный бак заполнится водой, а на манометре давление поднимется до 3 бар, двигатель выключится.



   Когда мы откроем кран на кухне, вода будет идти из накопительного бака. Как только она в нём закончится, опять включится насос и начнёт поднимать воду непосредственно из скважины. При закрытии крана снова наполняется бак, поднимается давление в системе, срабатывает реле и насос отключается.  Вот по такому принципу работает насосная станция водоснабжения.










Подключение насосной станцииСтроим своими руками

7 комментариев на “Подключение насосной станции”

  • Вячеслав:

    Глупая статья! В вашем монтаже вообще не учтены характеристики насосной станции (максимальная высота подъёма у большинства аппаратов 8-9м, в то время как глубина скважин может доходить до 20-30 м.). Герметиком нельзя мазать соединения под давлением!

  • Вы плохо статью читали. Здесь написано про замену одной станции на другую своими руками, без траты денег на приглашённых специалистов. Причём здесь глубина скважин 20-30 метров? В данной скважине глубина около 9 метров, если бы было больше, поставили бы станцию мощнее. А если вы можете написать умную статью, обращайтесь, с удовольствием опубликуем её на страницах этого сайта за вашим авторством. В соединении используется лён, обмазанный герметиком, самое надёжное средство от утечек со времён Гиппократа.

  • Жорик:

    Обратный клапан смонтирован неправильно. Какой смысл ставить его перед самым входом в насос? При таком монтаже после выключения насоса вода будет оставаться только в корпусе насоса, а подающая труба будет оставаться пустой, вода из нее будет стекать в скважину. Обратный клапан нужно ставить в самом начале подающей трубы, чтобы она всегда была заполнена.

  • Установка клапана правильная. Он смонтирован на конце подающей трубы перед входом в насос. По-другому его установить невозможно.

  • Жорик:

    Подающая труба должна опускаться в обсадную трубу скважины, и в самом начале подающей трубы ставится обратный клапан, чтобы вся подающая труба была с водой даже после отключения насоса.

  • В данной статье речи об обсадной трубе нет. Здесь установлена труба ПВХ сразу в грунт, это немного другой случай.

  • Илья:

    Да, Жорик совершенно прав, обратный клапан с фильтром, ставиться на самом конце падающей трубы…
