Подключение накопительного водонагревателя



     Лето 2017 года выдалось в центральной России необычайно холодным. Дневная температура в июне редко поднималась выше 20 градусов, а ночью и вовсе опускалась ниже 10. Дачникам и сельским жителям, которые рассчитывали тёплыми вечерами пользоваться уличным душем, приходилось кипятить воду в вёдрах, так как в баке солнце её совсем не нагревало.



   Мы на своём загородном участке тоже закалялись прохладной водой, пока в один не очень прекрасный момент некстати возникший в связи с постоянным переохлаждением насморк не испортил праздничное настроение и не позволил насладиться вкусом отличного шашлыка, приготовленного по оригинальному рецепту. Тогда-то в голову и пришла мысль не зависеть от капризов природы, а использовать технический прогресс для улучшения качества жизни.

   В виде прогресса в нашем случае выступил накопительный водонагреватель Monlan объёмом 30 литров, изготовленный в Китае. Раскрыв упаковку, обнаружили в ней сам бак, обратный клапан, две резиновые прокладки, крюки-дюбеля и инструкцию.

   Устанавливать накопительный водонагреватель будем в летнем душе, его площадь это позволяет легко сделать. Первым делом проведём в кабинку электрический кабель.

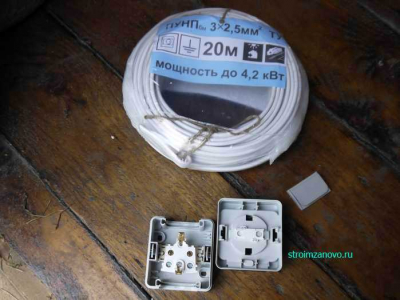

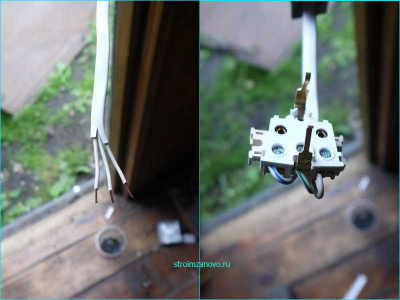

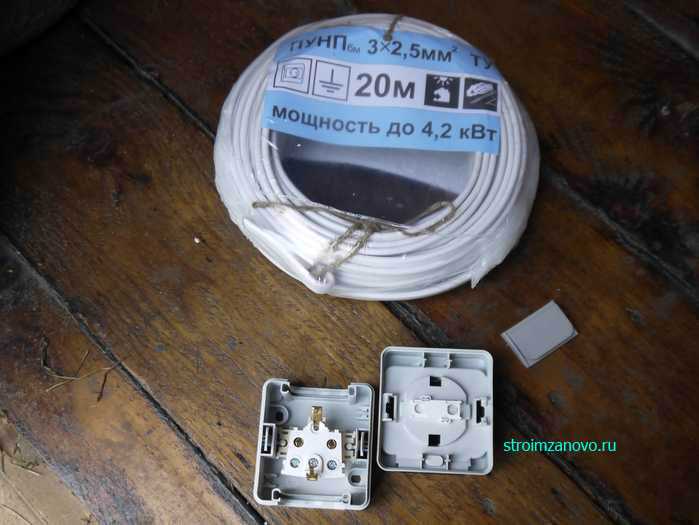

   Производитель устройства рекомендует использовать при подключении трёхжильный провод, позволяющий обеспечить заземление. Розетка должна быть исполнена во влагозащищённом корпусе по стандарту ip44.

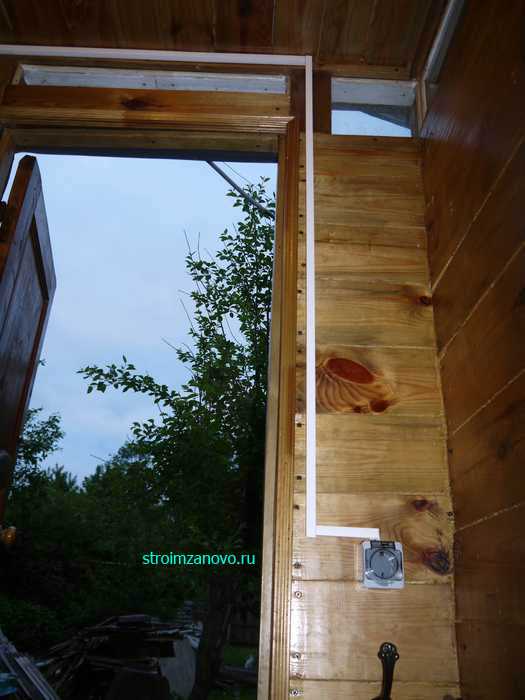

   На самом водонагревателе уже установлено УЗО – устройство защитного отключения, которое выключает аппарат при проявлении какой-либо неисправности. Поэтому для подключения водонагревателя достаточно установить в электрическую цепь отдельный автомат. В самом душе проводку желательно защитить пластиковым коробом, чтобы исключить возможность её случайных повреждений и попадания брызг.

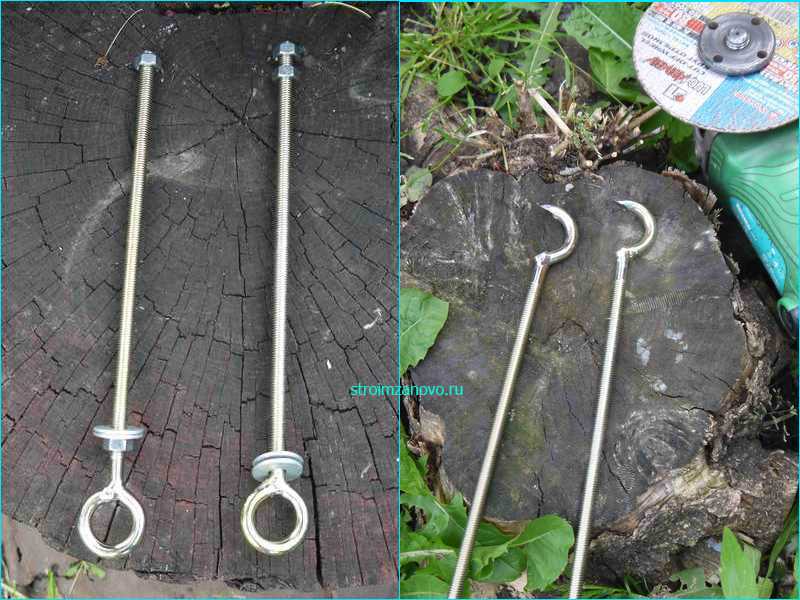

   Крюки-дюбеля, поставляемые с водонагревателем, предназначены для монтажа на кирпичную или цементную стену. Наш дачный душ сделан из деревянных досок с толщиной стены 15 см. В магазине были куплены шпильки нужной длины с кольцами на конце. Болгаркой обрезали кольца, чтобы получились крюки.

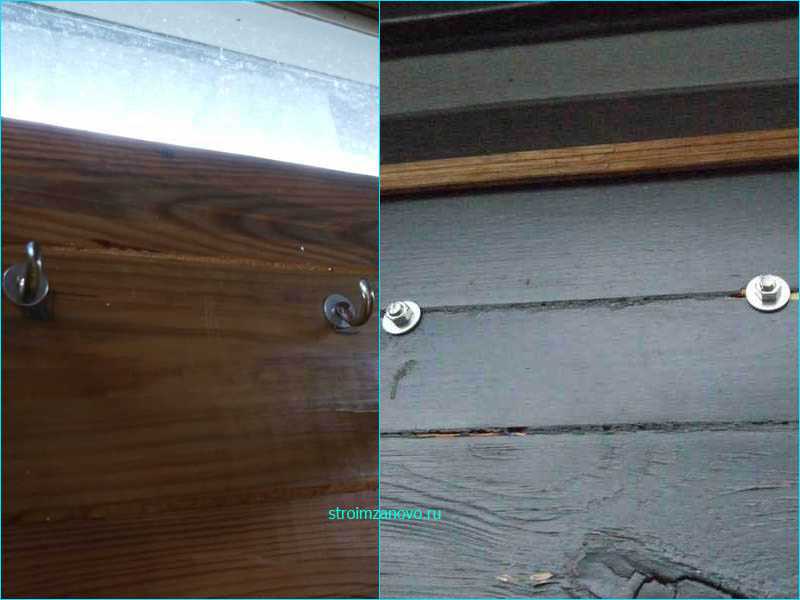

   Разметили стену, просверлили её насквозь, просунули в отверстия шпильки и гайками закрепили их с обратной стороны.

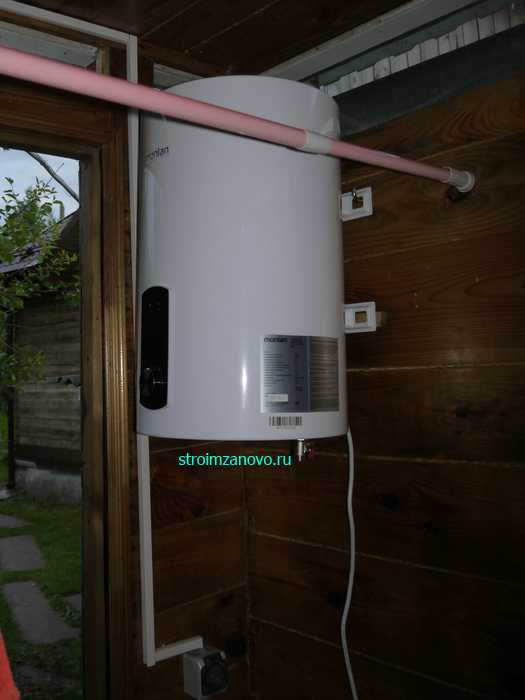

   Повесили накопительный водонагреватель в углу душевой кабины, максимально высоко от пола.

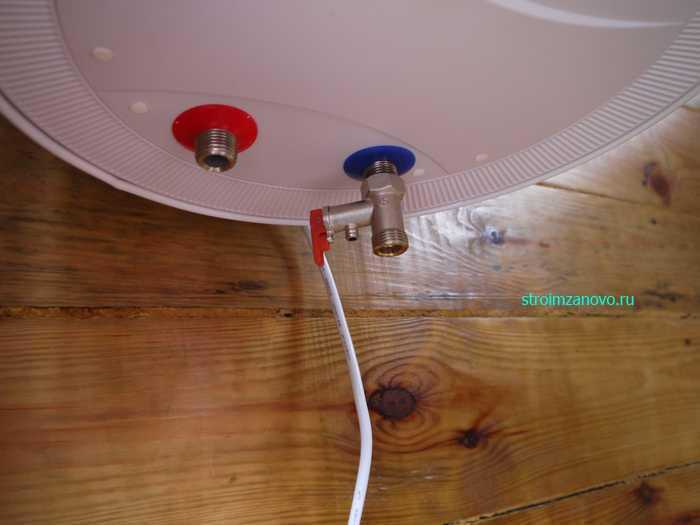

   Первым делом подсоединяем на трубу входа холодной воды обратный клапан. Это устройство предотвращает выход воды из бака и сбрасывает излишки давления, образующиеся в аппарате при её нагреве. Между клапаном и накопителем не должно быть запорного крана или же при работе водонагревателя он должен быть всегда открыт.

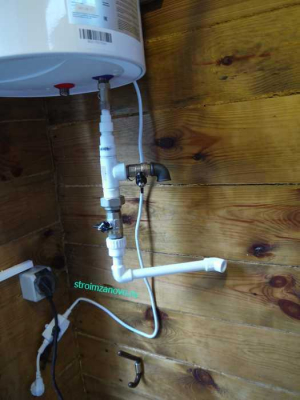

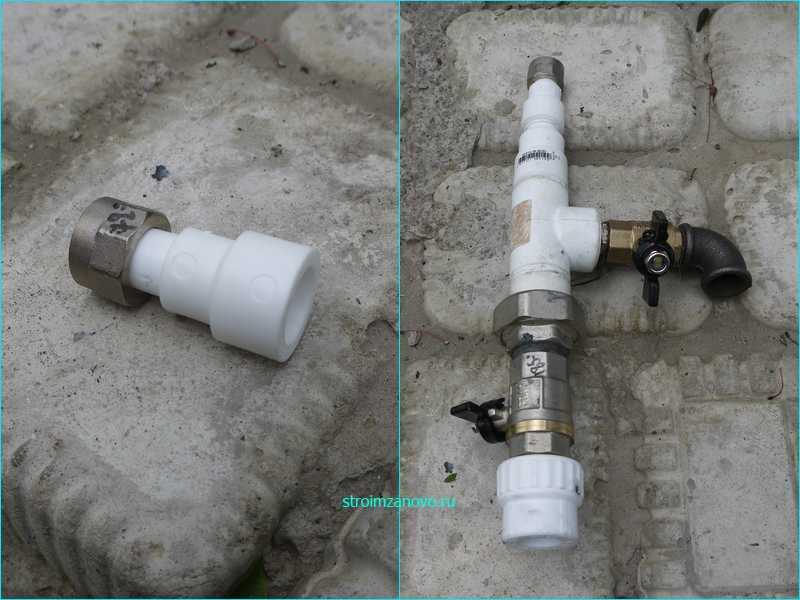

  Для подключения накопителя к водопроводной сети мы решили использовать полипропиленовые трубы, поэтому после обратного клапана вторым элементом пойдёт муфта с куском трубы на конце. К ней мы припаяем кран для слива воды с бака, дальше — запорный вентиль, чтобы можно было, например, заменить смеситель не сливая воду из накопителя.

   После крана с помощью муфт и уголков подведём трубы к месту, где будет смеситель.

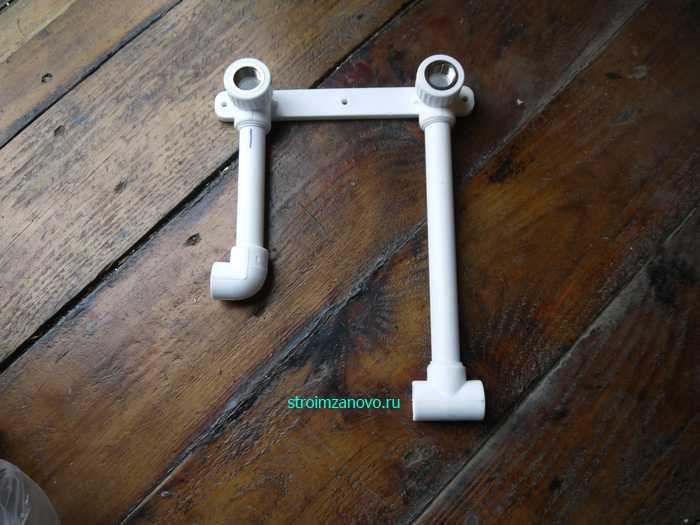

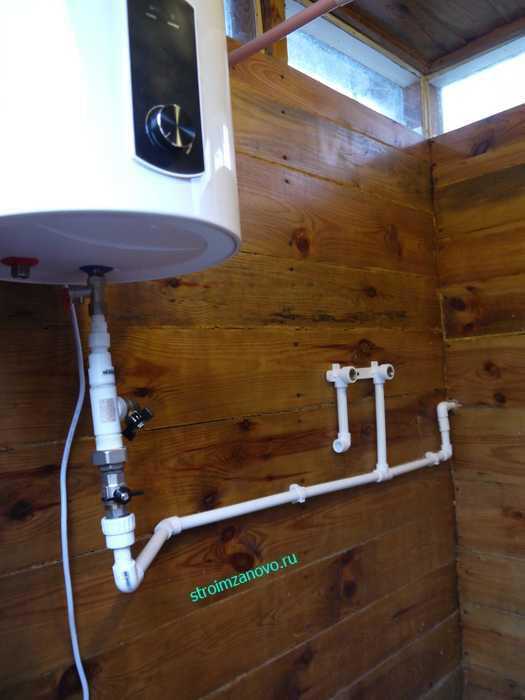

   Потом припаяем полипропилен к планке смесителя, направляя уголки и тройники так, чтобы они компактно располагались вдоль стены.

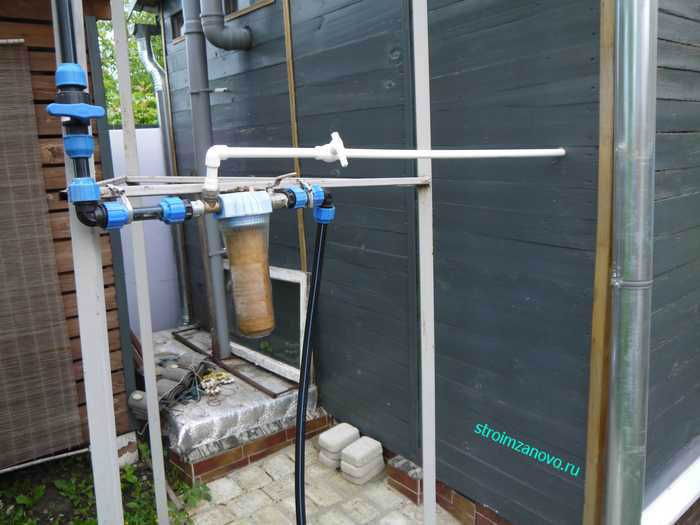

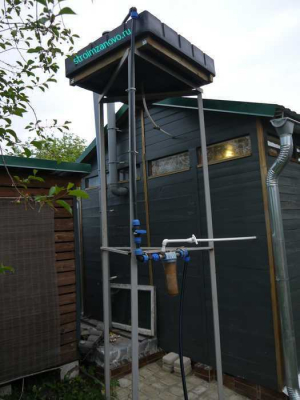

   Следующие работы проведем возле узла подключения воды. Перед водонагревателем обязательно должен стоять фильтр очистки воды. После фильтра – запорный вентиль, дальше ведём трубу в душевую кабину, просверлив в стене отверстие нужного диаметра.

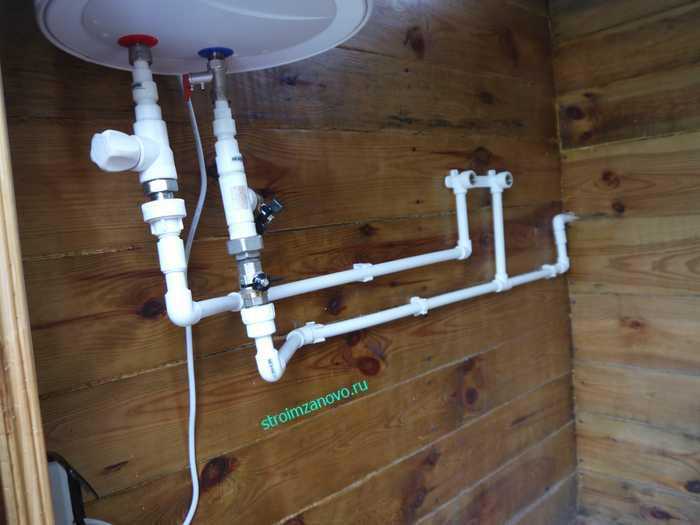

   Соединяем полипропилен через тройник со смесителем и с накопительным водонагревателем. Холодной водой, которая идёт из системы в смеситель, будем разбавлять горячую, поступающую из устройства.

   Теперь паяем трубы для выхода горячей воды. После устройства установим запорный вентиль, чтобы не сливать воду во время ремонтных работ, дальше полипропилен ведём к планке смесителя.

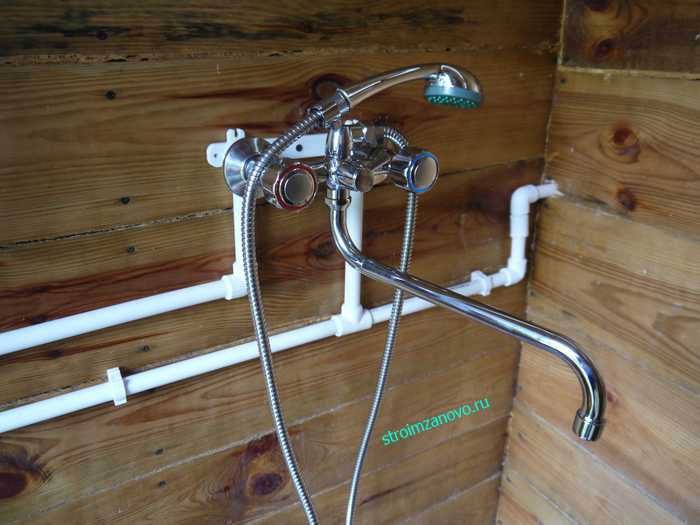

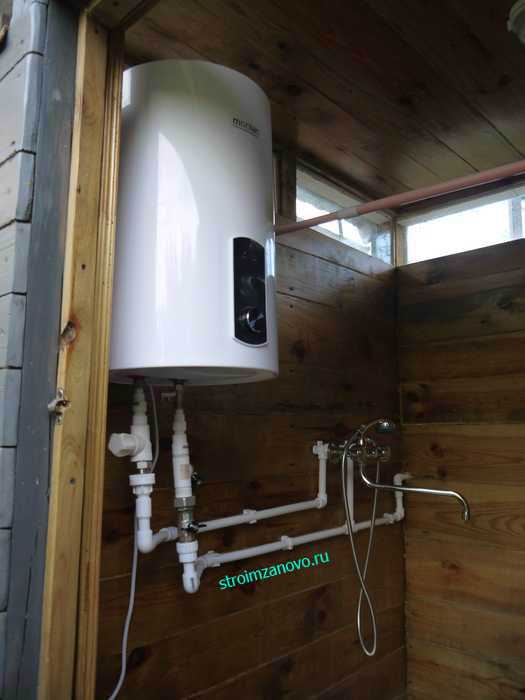

   Остаётся подсоединить смеситель и подать воду. Если всё сделано правильно, нет подтёков, можно включать нагреватель в сеть и пользоваться горячей водой в любую погоду.

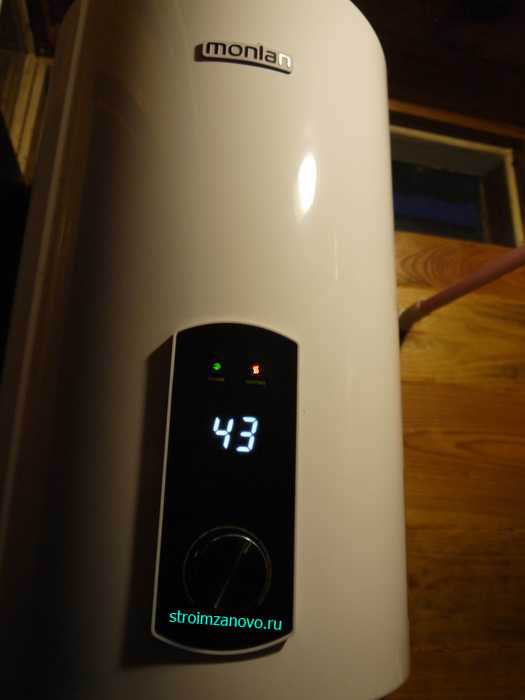

   Принцип работы накопительного водонагревателя таков: сначала в бак набираем воду, открыв все запорные краны и на смесителе кран с горячей. Как только из него польётся вода, закрываем его и включаем устройство в сеть, установив регулятором нужную температуру. Загорается красный индикатор, сигнализирующий о том, что начался нагрев. По термометру можно следить за температурой нагрева. Если индикатор погас, а вода недостаточно горячая, регулятором можно повысить градус. Вода нагрелась – открываем кран с горячей, разбавляем её холодной и пользуемся. Во время работы бака кран подачи холодной водой перекрывать нельзя – падает давление горячей. Когда устройство работает, вместо выливающейся горячей воды поступает холодная, поэтому, если долго пользоваться устройством, то в итоге вода не успеет нагреться и остынет. Тогда надо увеличивать температуру нагрева или покупать накопитель большей ёмкости. Выключать аппарат из розетки во время пользования душем или нет – решает владелец, в этом случае прекратится нагрев.

   Подведём итоги: электрическая сеть желательна с заземляющим проводом, розетка стандарта ip44, наличие отдельного автомата. Перед баком ставим обратный клапан, который не должен перекрываться вентилем, после клапана кран слива воды, на входе холодной и на выходе горячей – запорные краны, перед накопительным баком – фильтр очистки воды, запорный вентиль на всю систему.

   Вот таким нехитрым способом можно улучшить качество жизни в сельской глубинке.
