Навес из поликарбоната



     Очень много домовладельцев делают на своих участках навесы из поликарбоната. Проезжая по улицам загородных посёлков, можно увидеть множество различных построек из этого современного материала. Это козырьки над калиткой и входной дверью, навесы для автомобиля, садовые беседки, теплицы, оранжереи.  Навесы из поликарбоната легки, красивы, прозрачны, надёжны и доступны по цене большинству сельских жителей.



   Не стал исключением и наш участок. Мы тоже выбрали поликарбонат в качестве кровельного материала, когда решили сделать лёгкую постройку для хозяйственных нужд. В этой статье будет подробно рассказано и показано о всех этапах строительства навеса из поликарбоната своими руками.

   На первом этапе надо определиться с размером навеса. Ширина листа поликарбоната равна 2,1 м, длина — 12 м, соответственно, его площадь составляет 25,2 кв. м. Поэтому, чтобы не покупать 2 листа материала, разметим площадку исходя из этих данных. Здесь необходимо учитывать тот факт, что размещать поликарбонат необходимо таким образом, чтобы ребра жесткости были параллельны скату крыши.

   В нашем случае получится так: если разрезать лист на 4 равные части длиной 3 метра и соединить их вместе, образуется покрытие со сторонами 3 м шириной и 8,4 м длиной. Навес таких размеров нас вполне устроит, поэтому бюджет постройки увеличится на цену 1 листа поликарбоната.

   Стойки и опоры навеса мы будем делать из профильной трубы, стропила и обрешётку – из дерева. Комбинация этих материалов обеспечивает необходимую прочность навеса в сочетании с его стоимостью.

НАВЕС ИЗ ПОЛИКАРБОНАТА

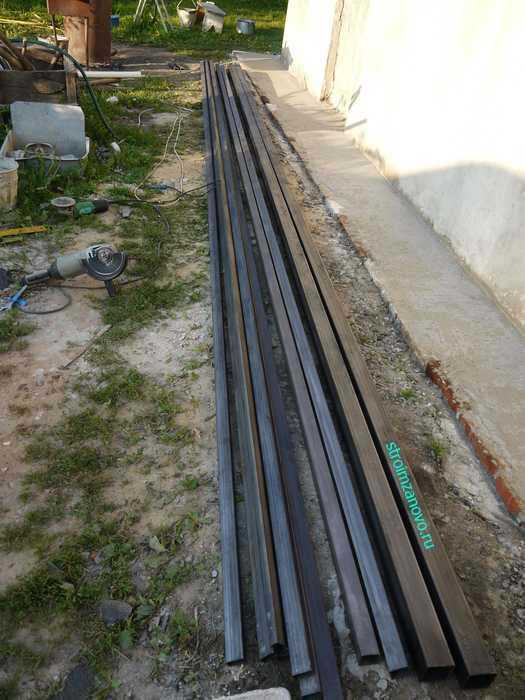

   Для стоек нам понадобится профильная труба размером 60 на 60 мм, для других элементов – труба 40 на40 и 40 на 20 мм.

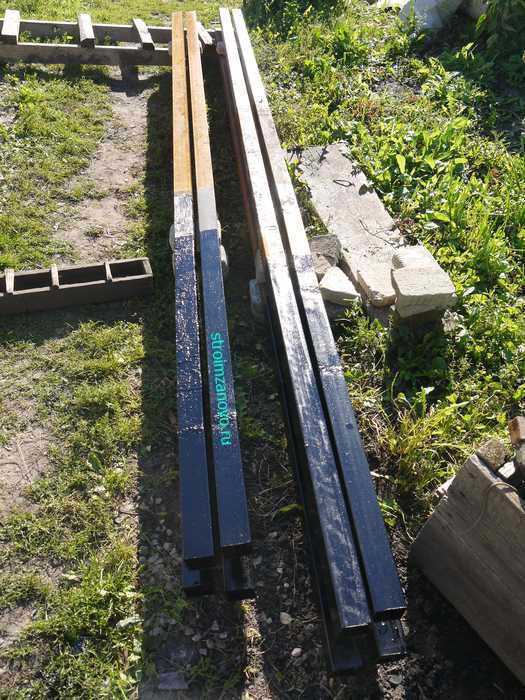

   Навес будет с односкатной крышей, поэтому задние опоры будут выше, чем передние, на 50 см. Болгаркой с диском по металлу отрежем 4 куска трубы 60 на 60 мм длиной 3 м, и 4 отрезка — длиной 3,5 м. С одной стороны обработаем 1 м столбов защитной мастикой, на такую глубину мы вкопаем их в землю.

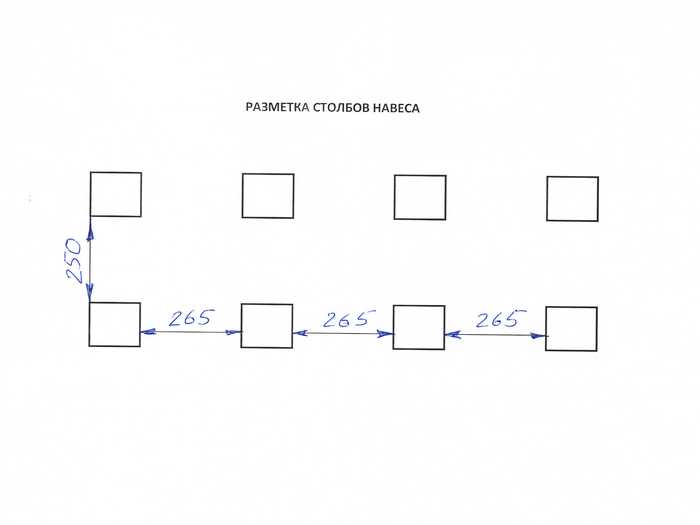

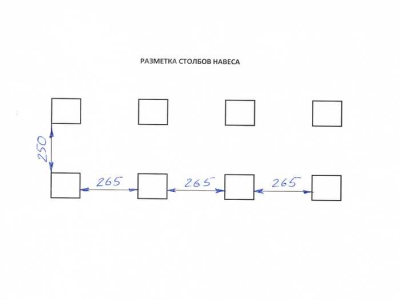

   Согласно нарисованному плану разметим площадку и начнём установку опор. Их мы будем вкапывать по периметру шириной 250 см и длиной 800 см. Между столбами по длинной стороне навеса расстояние будет 265 см.

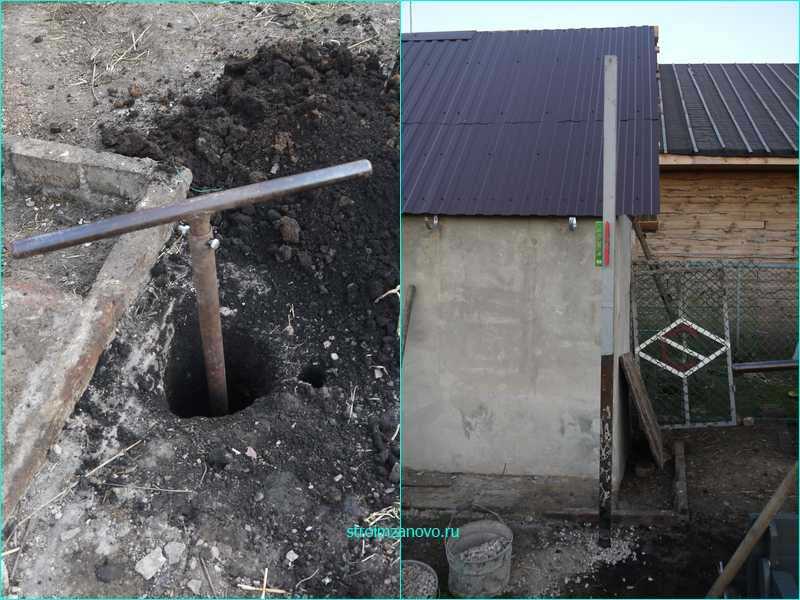

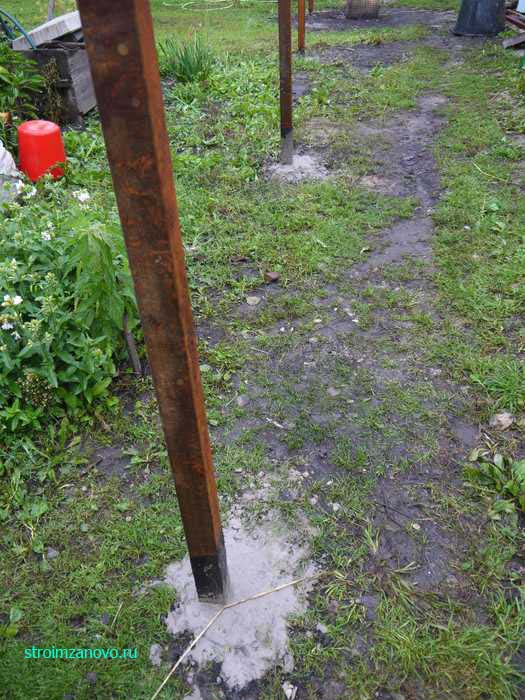

   Садовым буром с диаметром шнека 13 см пробурим в земле отверстие глубиной 1 м, установим в него столб, выровняем вертикаль по уровню и забетонируем.

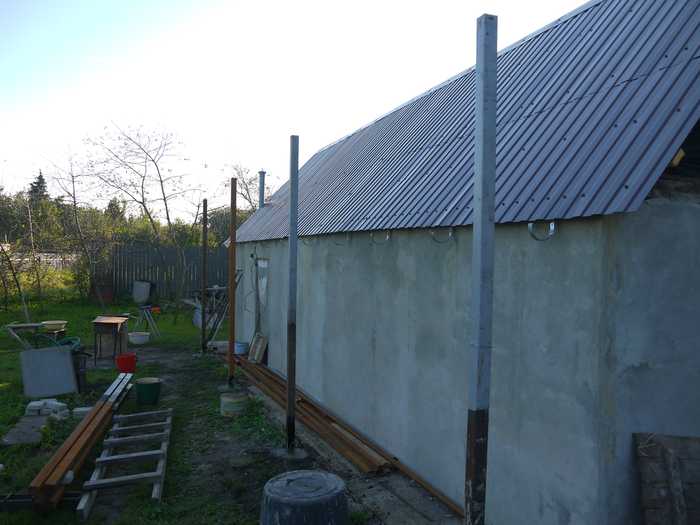

    Таким же образом поставим ещё 3 опоры, соблюдая между ними запланированное расстояние и контролируя линию по натянутой шнурке.

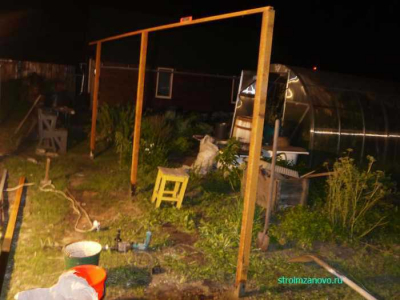

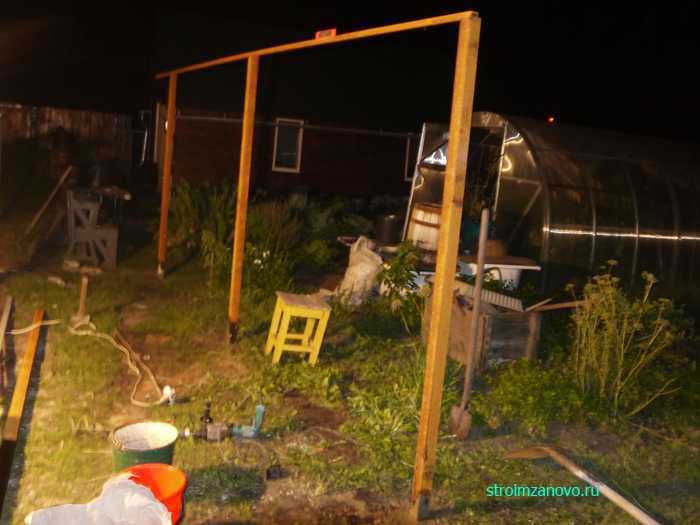

   Так как столбы высокие, уровень их установки проверяем так: первый столб забетонирован произвольно —  установив в лунку второй столб, кладём на верх опор квадратную трубу, на неё строительный уровень и по нему определяем горизонталь. Если есть отклонения, углубляем лунку или наоборот, засыпаем.

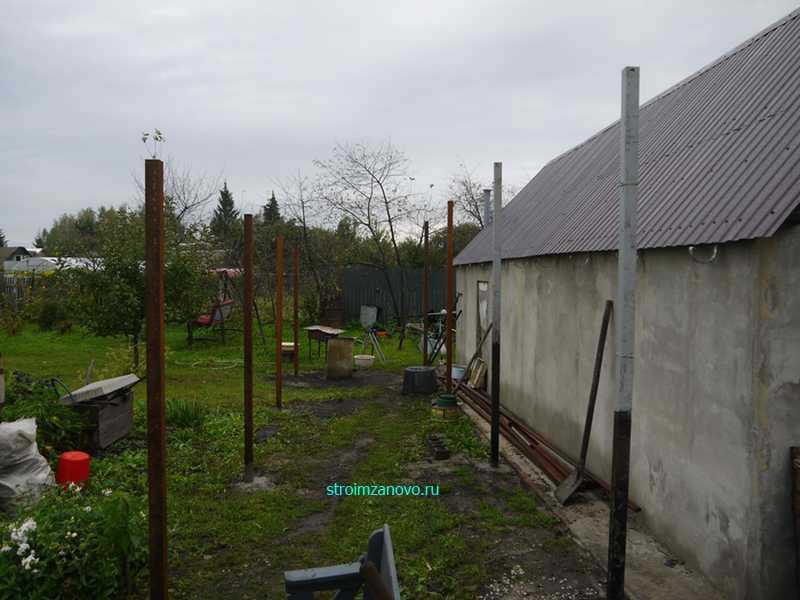

   Точно таким же способом устанавливаем ещё 4 опоры высотой на 50 см ниже предыдущих.

   Следующим шагом возведения навеса будет изготовление ферм из профильных труб, на которые будет опираться крыша. Фермы строят для усиления конструкций, они помогают выдержать большие массы снега, скапливающегося на кровлях во время сильных снегопадов. К тому же их удобнее крепить к металлическим столбам, чем деревянные мауэрлаты.

   Мы сделаем 2 параллельные четырёхугольные фермы, расположив их между стойками навеса.

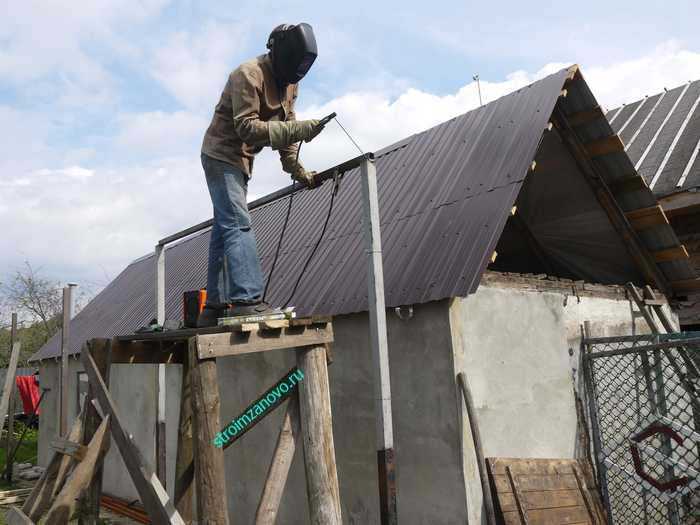

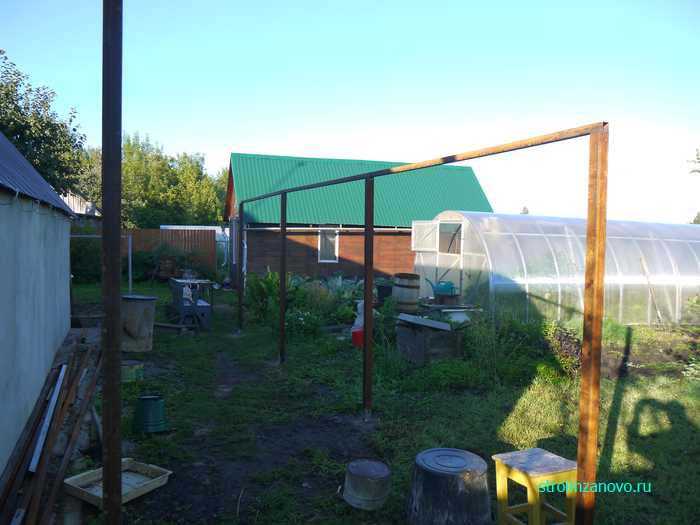

   Сначала изготовим верхний пояс. Для этого возьмём профильную трубу размером 40 на 40 мм, уложим её на 4 столба, выровняем по одной стороне и приварим с помощью электросварки. Места сварки труб зачистим от ржавчины наждачным камнем, установленным на болгарку.

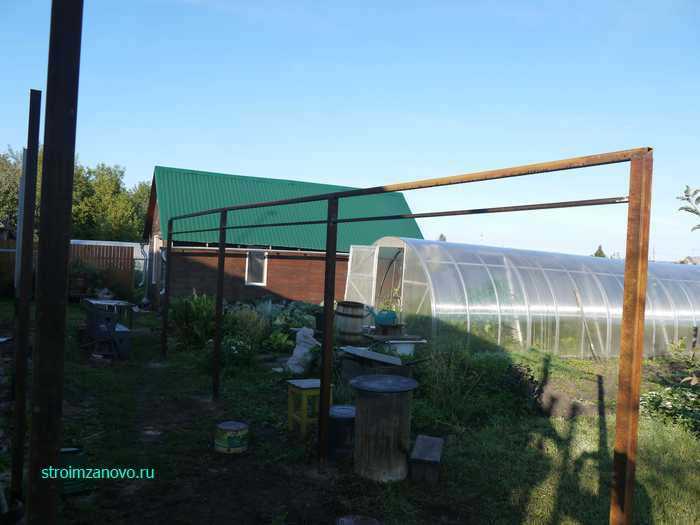

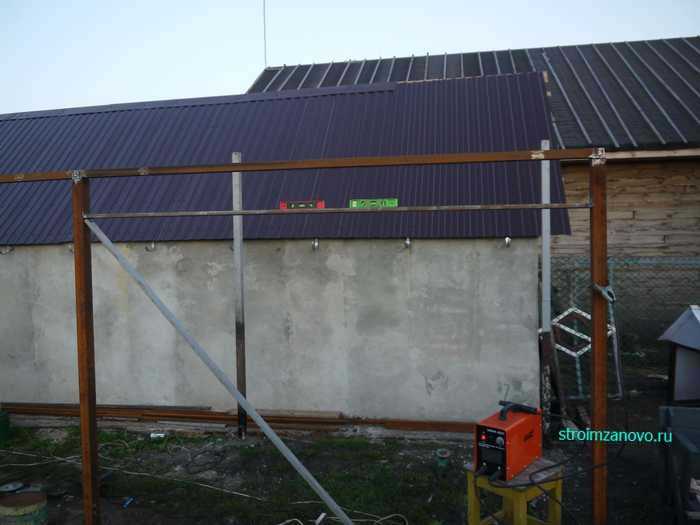

   Дальше сделаем нижний пояс строительной фермы. Для него используем трубу 20 на 40 мм и отрежем её длиной, равной расстоянию между 2-мя столбами. Расположим её плашмя, один конец подопрём распорками на 20 см ниже верхнего пояса, другой конец приварим к столбу.



   Затем перенесём сварочный аппарат на другую сторону и приварим вторую часть, контролируя горизонталь уровнем. Сделаем нижний пояс и между остальными столбами.

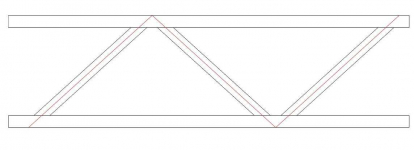

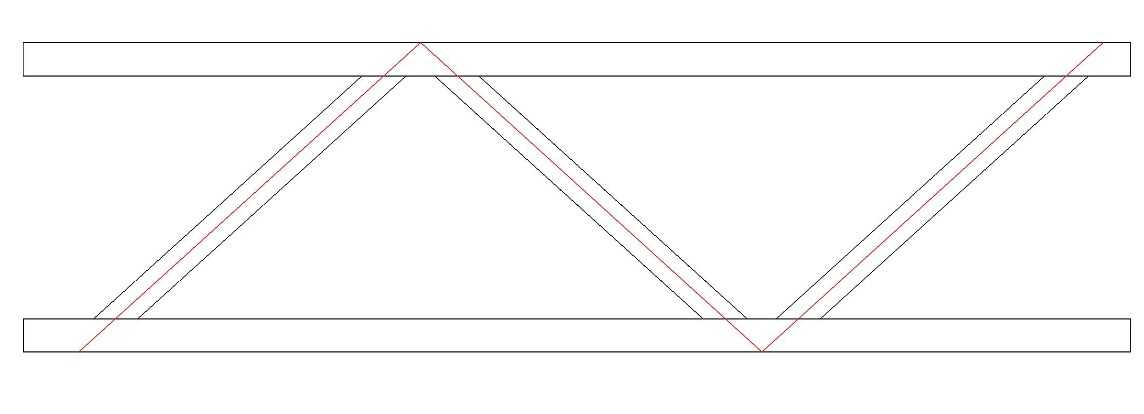

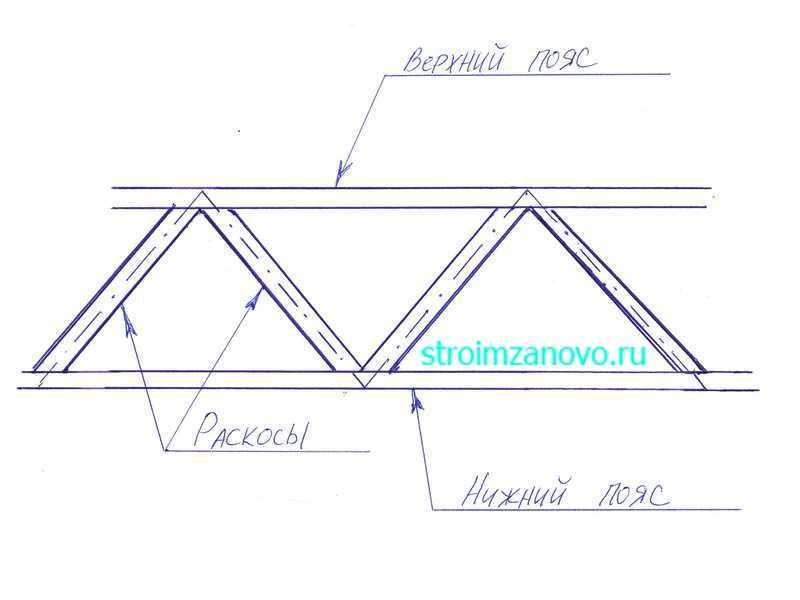

   Теперь приварим раскосы. Это металлические короткие отрезки, расположенные под углом 45 градусов между верхним и нижним поясами строительной фермы. Они должны быть приварены на таком расстоянии друг от друга, чтобы воображаемые линии их продолжения пересекались бы в нижней точке нижнего пояса и в верхней – верхнего.

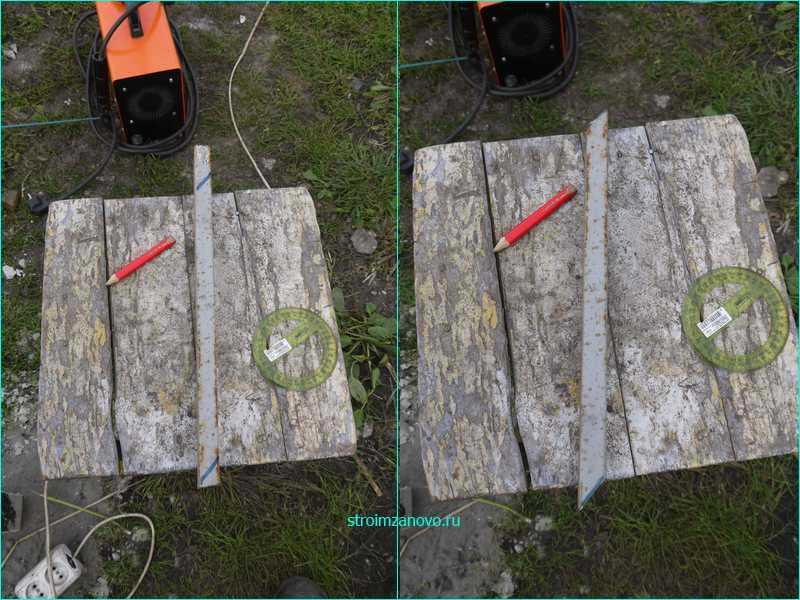

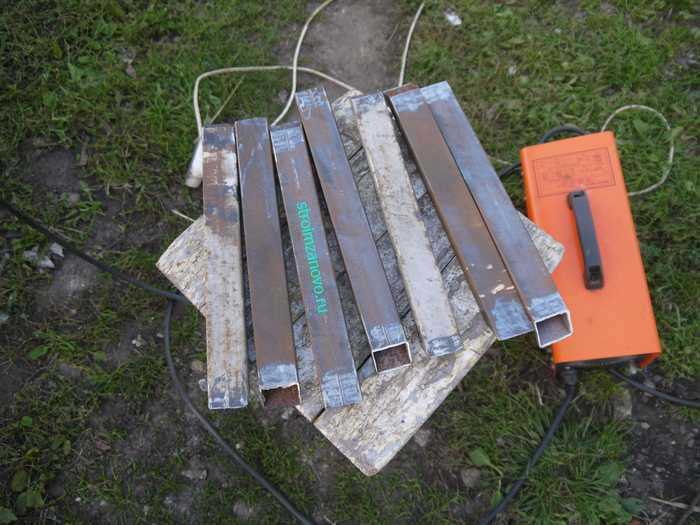

   Раскосы отрежем от трубы размером 20 на 40 мм. Сначала примерим один отрезок, и по его шаблону нарежем остальные.

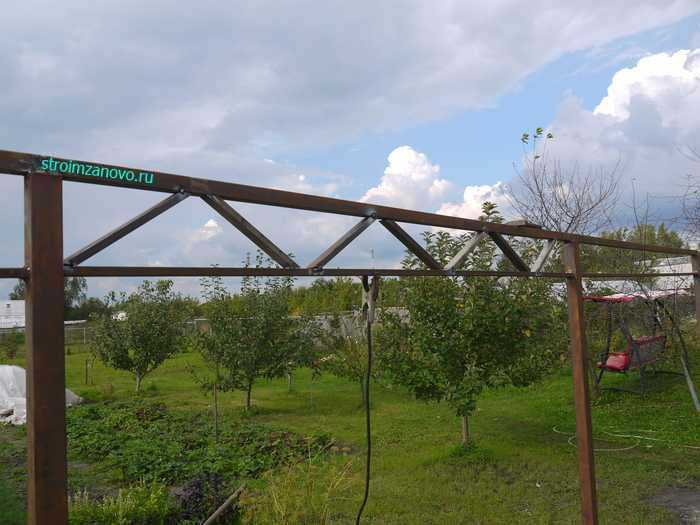

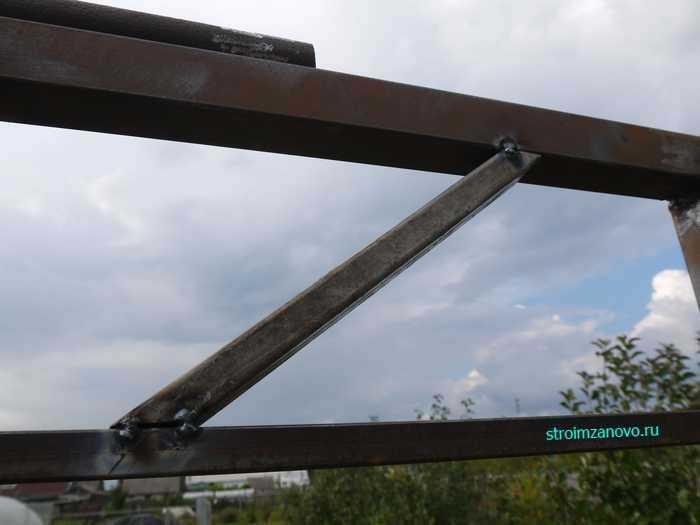

   Приварим их к поясам под углом 45 градусов. Сначала все раскосы нужно прихватить небольшим швом, чтобы они держались между поясами, и только потом обварить их со всех сторон.

    Делается это для того, чтобы ферма не изменила своих геометрических форм. В нашем случае пояса жестко закреплены между столбами, а если бы сваривали ферму на земле, то её могло бы «увести».

   На одной линии опор фермы готовы, сделаем такие же между остальными столбами. Так как другие стойки выше на 50 см, для удобства можно сделать небольшие леса, чтобы работа проходила в комфортных условиях.

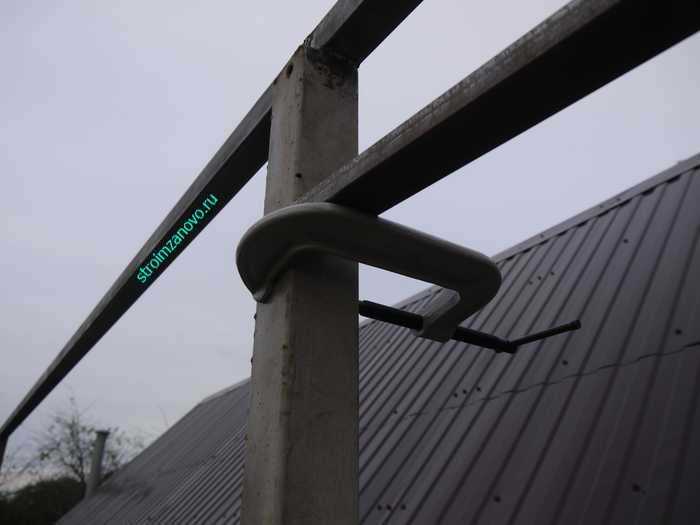

   Закреплять нижний пояс между столбами можно с помощью струбцин, это быстрее и надёжней, чем ставить подпорки.

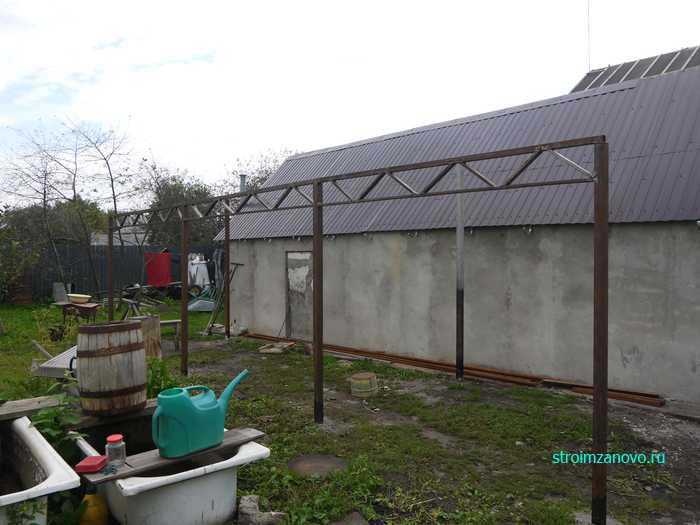

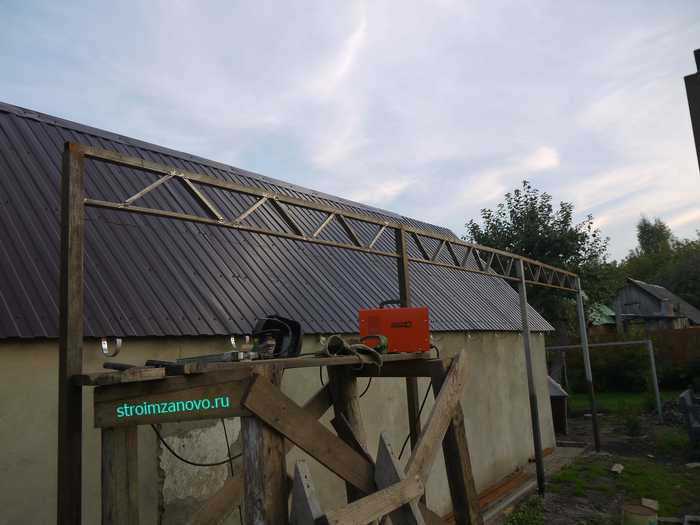

   Через некоторое время и вторая ферма готова.

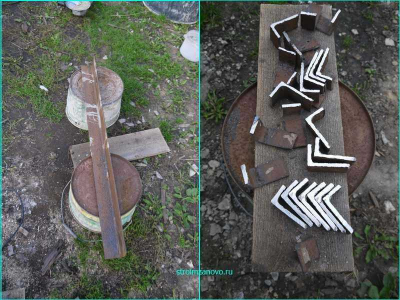

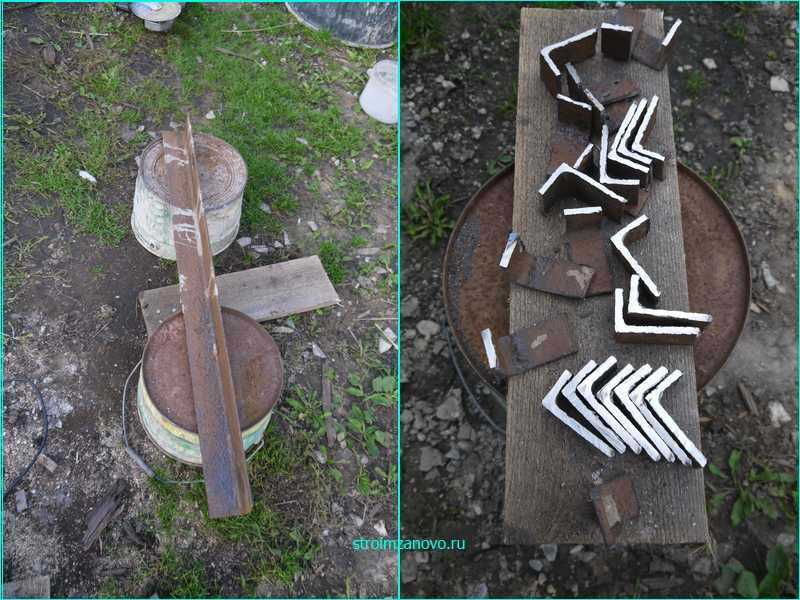

   Стропила навеса будут из досок. Чтобы их прикрепить к фермам, используем металлические уголки. Для их изготовления мы нашли старый уголок со сторонами 40 мм и разрезали его на несколько частей. Число отрезков мы определили так: длина фермы 8 м, расстояние между стропилами сделаем 65 см, поэтому на одну сторону нам понадобится – 800/65 +1 =13 уголков. На две стороны нужно 26 штук.

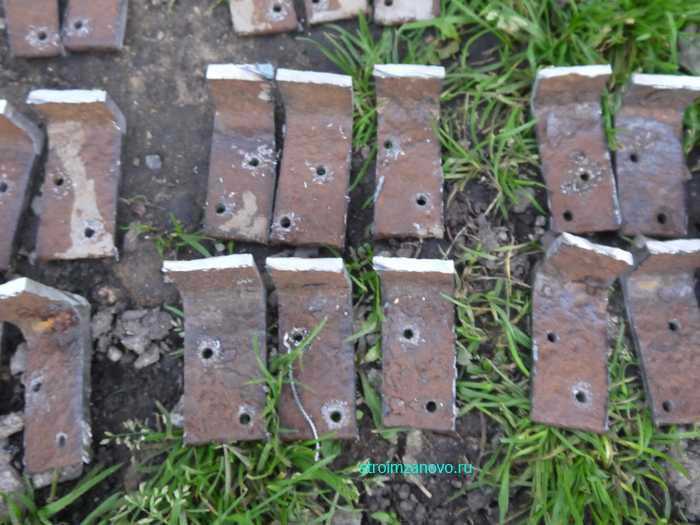

   Для крепления к уголкам стропил просверлим в каждом по 2 отверстия.

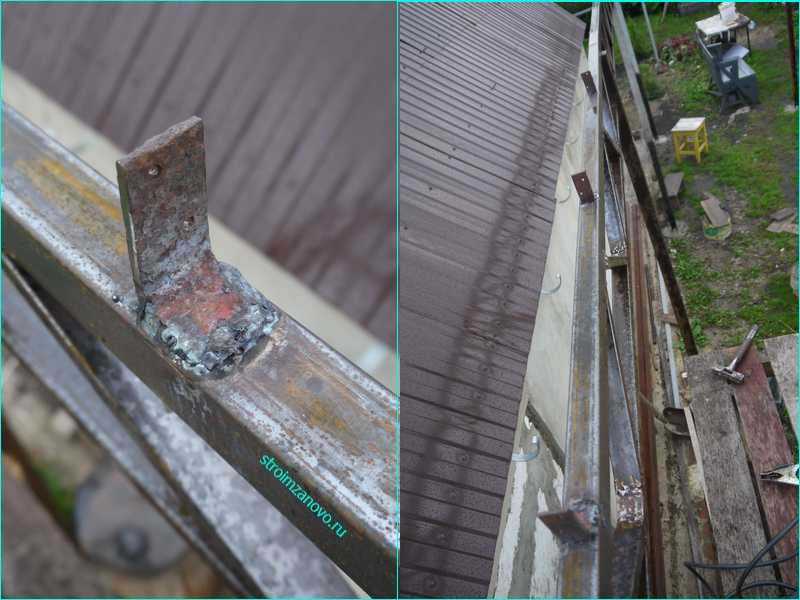

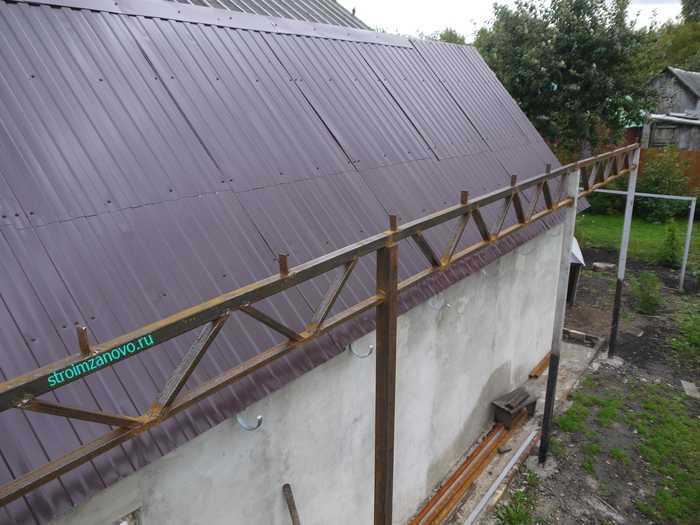

   Приварим уголки к верхним поясам ферм через 65 см друг от друга.

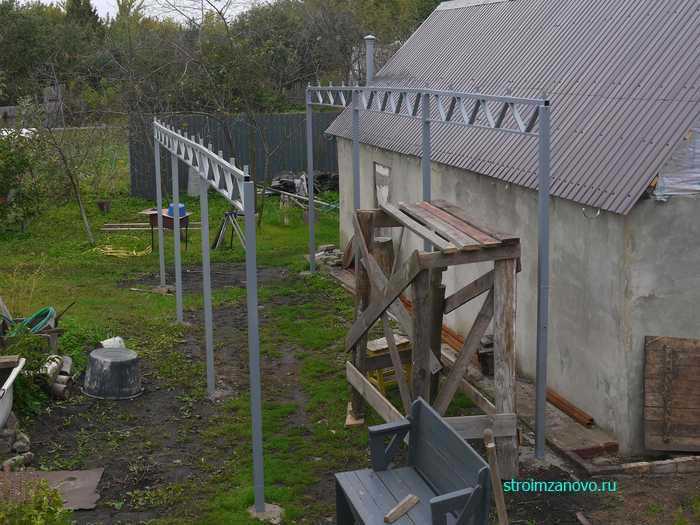

   Красим конструкции краской по ржавчине и переходим к установке обрешётки навеса.

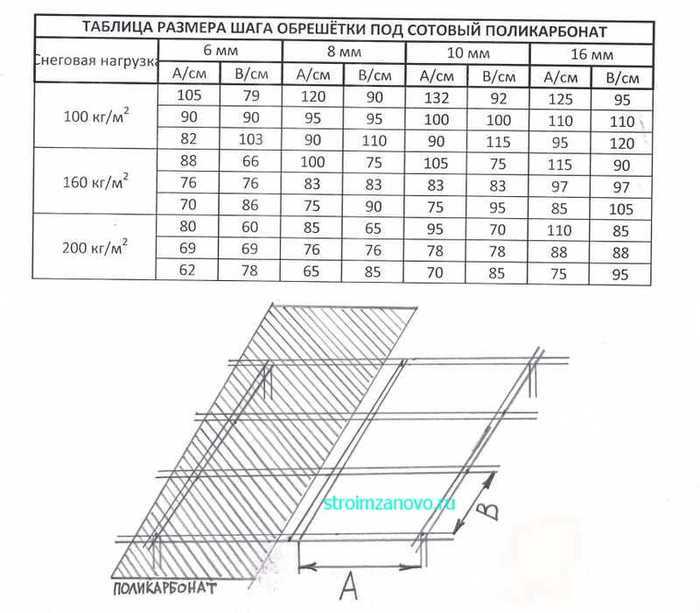

  Шаг обрешётки для поликарбоната рассчитывают исходя из специальной таблицы. В ней указывается расстояние между досками в зависимости от толщины материала и снеговой нагрузки. Чем меньше расстояние между элементами кровли, тем прочнее будет вся конструкция. Исходя из этих данных мы и определили шаг между стропилами навеса, равный 65 см.

   Для стропил мы выбрали доски из сосны, высотой 12 см, толщиной 4 см, длиной 270 см.

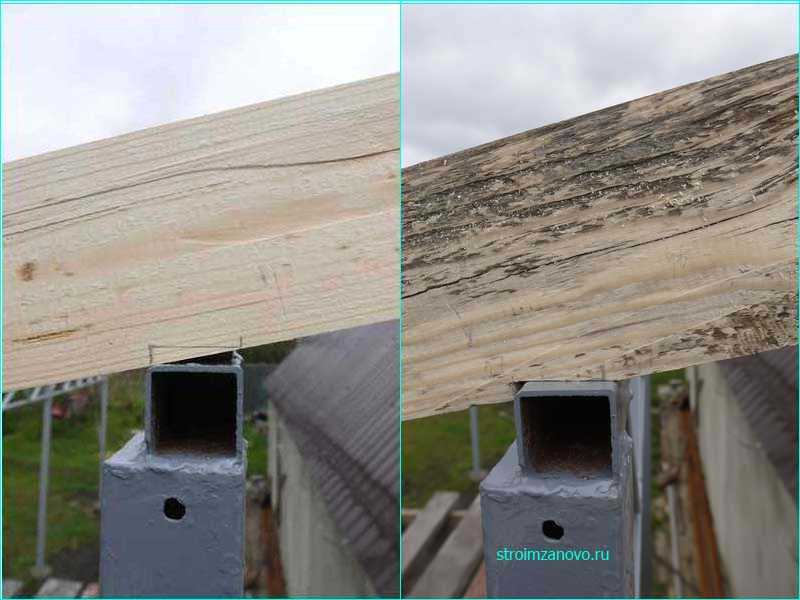

   Сначала их надо примерить, расположив на фермах. Чтобы стропило опиралось всей своей кромкой на трубу, сделали на нём небольшой вырез.

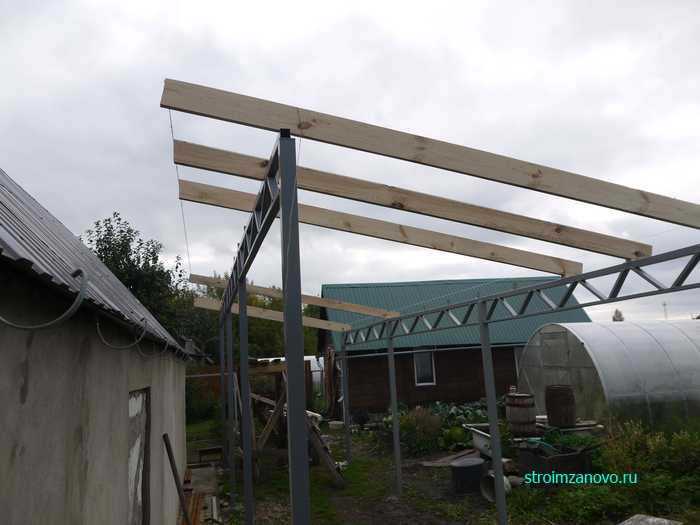

    Расположив доски по краям ферм, натянули между ними шнурку, и по этой линии разместили остальные стропила.

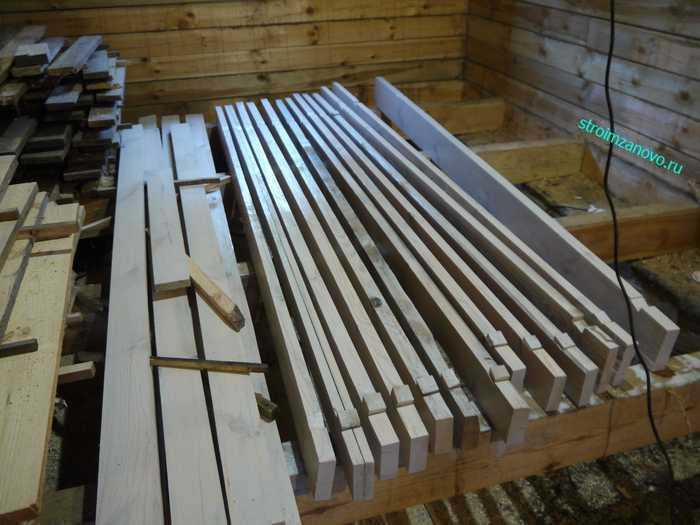

   Чтобы все стропила были одной высоты, сверху них тоже натянули шнурку. Если доска оказывалась выше общего уровня, делали подпил, если ниже – подкладывали брусочек. Таким образом выровняли их по одному уровню. Чтобы было проще с ними работать в дальнейшем, нанесём на каждую доску порядковый номер.

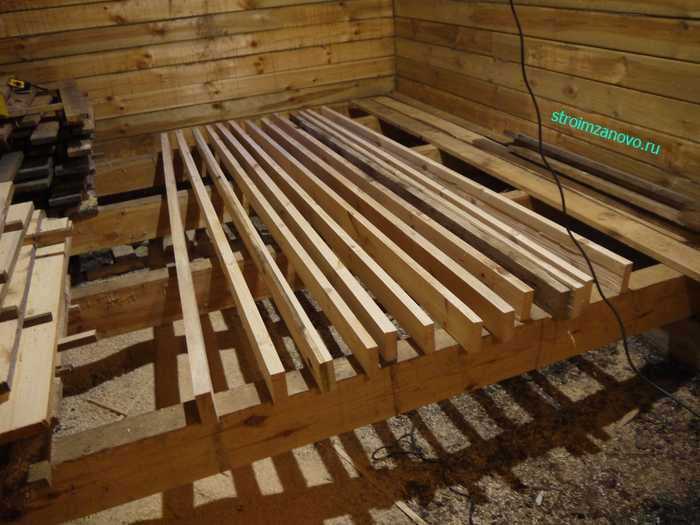

   Снимаем стропила со стоек и красим их защитным лаком.

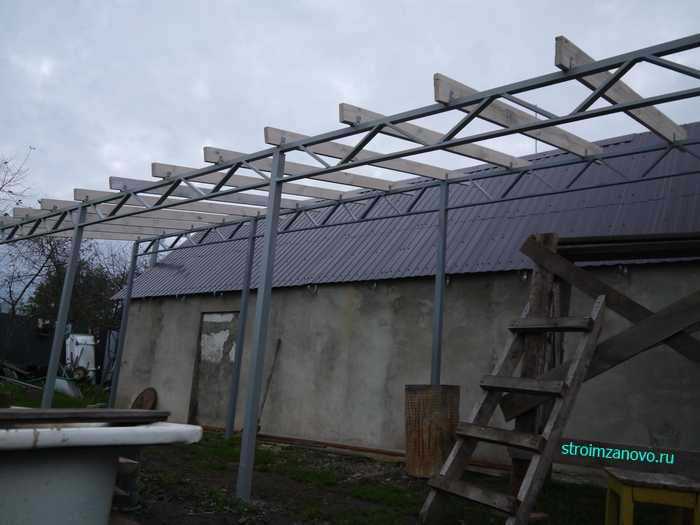

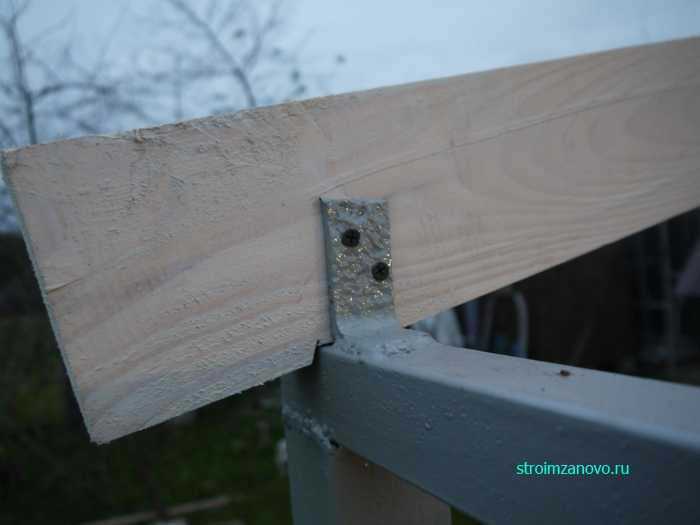

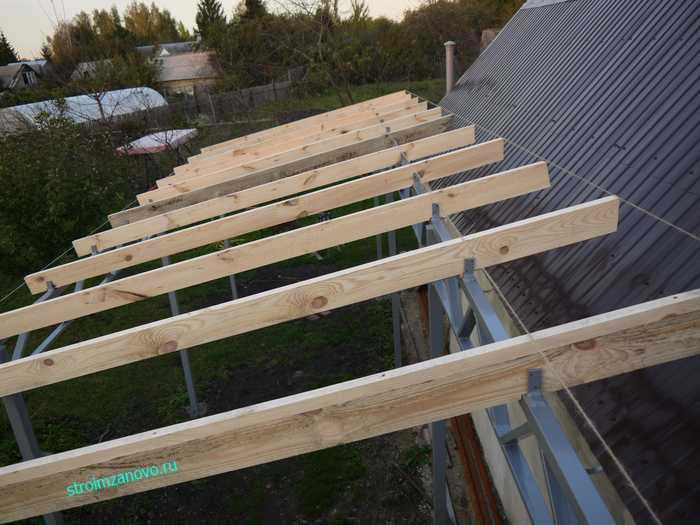

   Когда краска высохнет, окончательно установим доски на фермы, соблюдая их номера. Каждую доску прикрутим к уголкам саморезами с двух сторон.

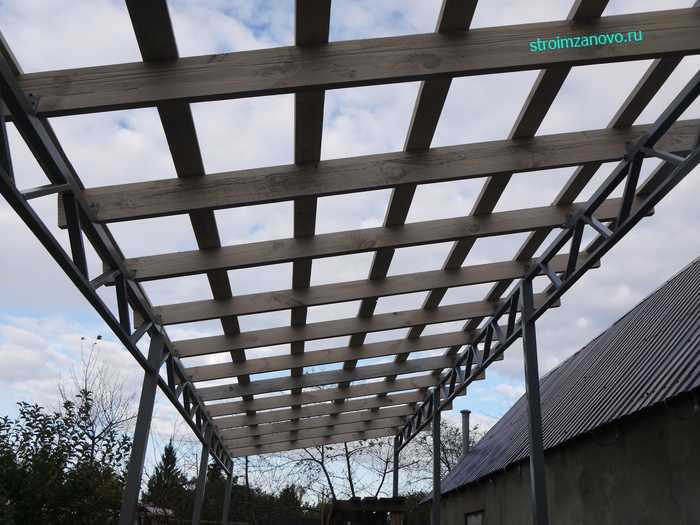

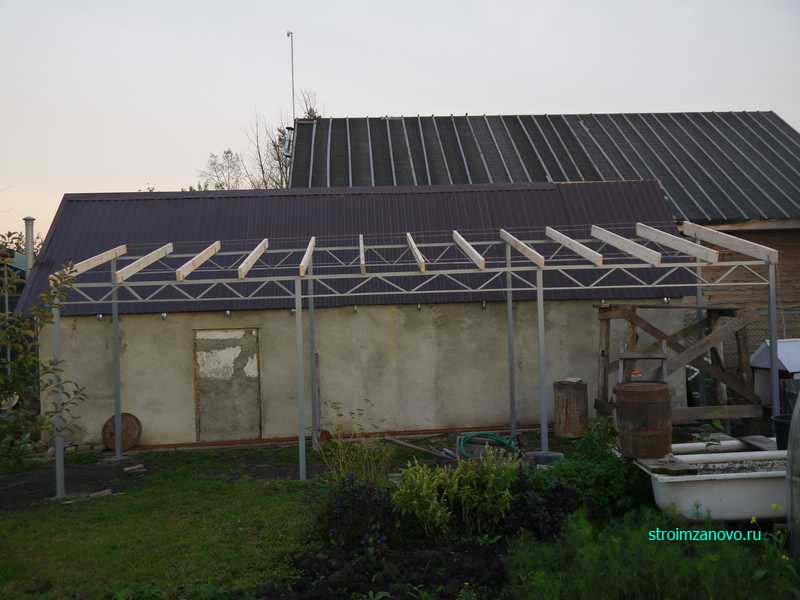

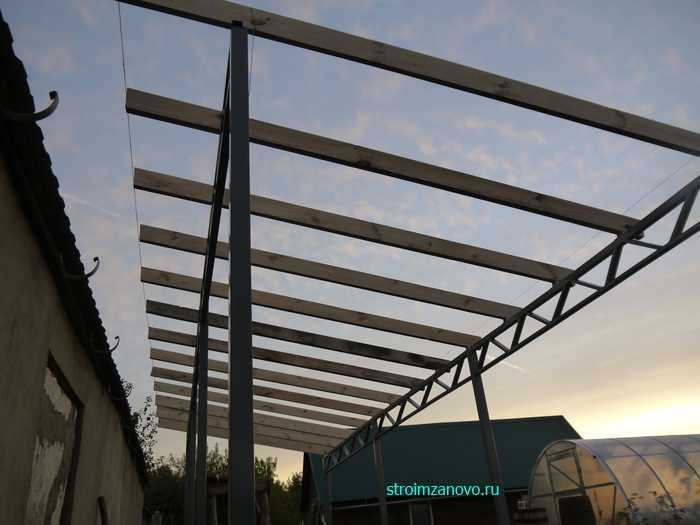

   Стропила установлены, начинаем монтировать обрешётку навеса.

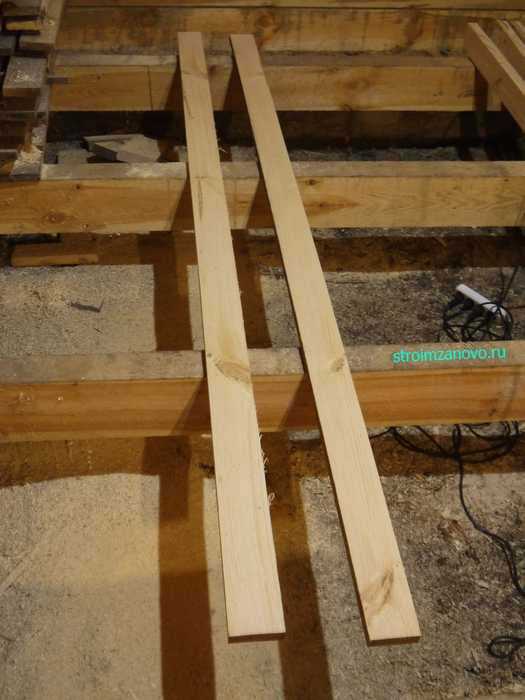

   Для неё используем доски шириной 10 см, толщиной 2,5 см, различной длины. Для красоты можно их обработать рубанком.

    Согласно таблице, для поликарбоната толщиной 8 мм можно устанавливать обрешётку на расстоянии 85 см друг от друга. Но в таком случае будет неудобно ходить по крыше во время монтажа покрытия. Так как площадь нашей крыши не очень большая, то мы решили прикрутить обрешётку через каждые 35 см. Затраты получились небольшие, но удобства – очевидные.

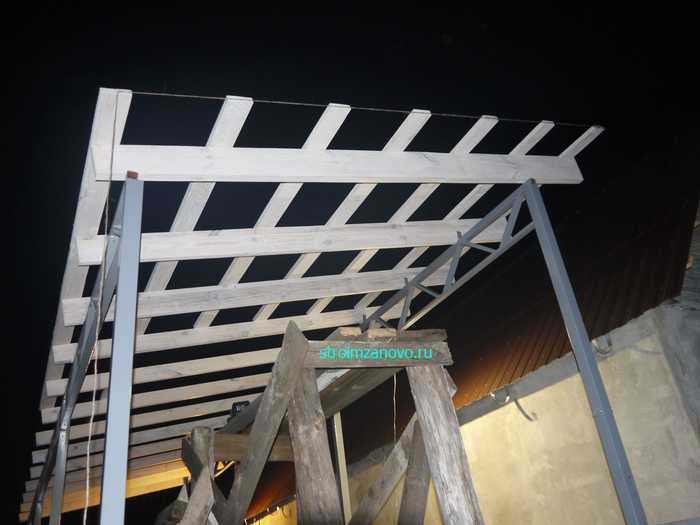

   Эти доски тоже покрасим, установим на стропила две тесины по краям, между ними натянем шнурку и уложим остальные.

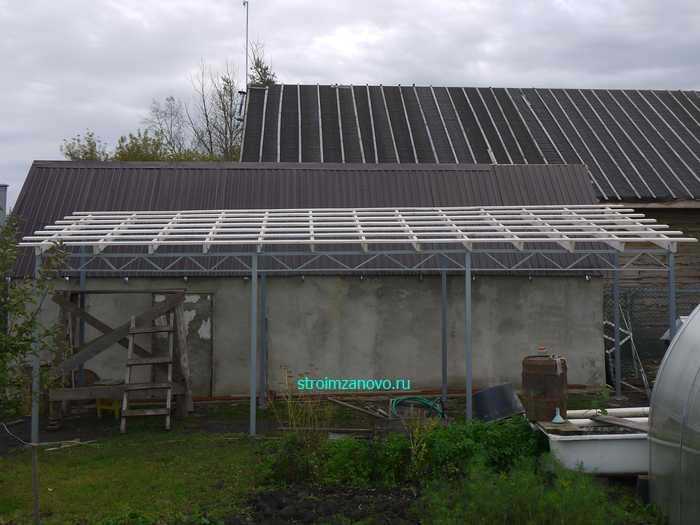

   Соблюдая расстояние между досками, прикрутим всю обрешётку к стропилам.

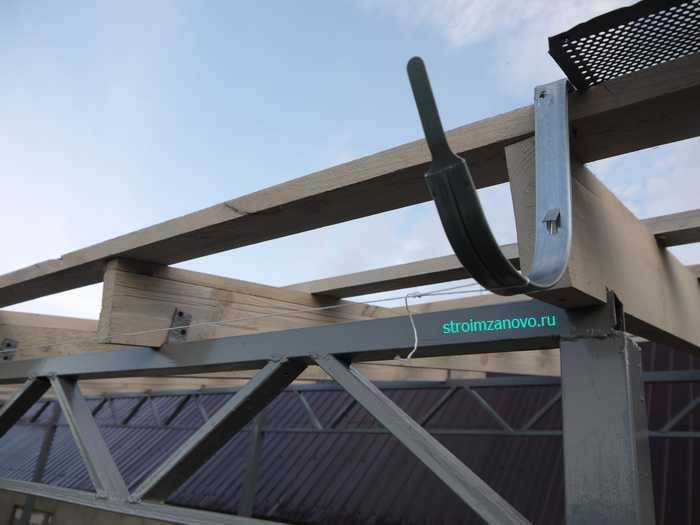

   Перед монтажом поликарбоната установим систему водостока. Мы будем крепить держатели желобов прямо на обрешётку. Сначала их надо согнуть под определённым углом ската крыши. Для этого воспользуемся слесарными тисками.

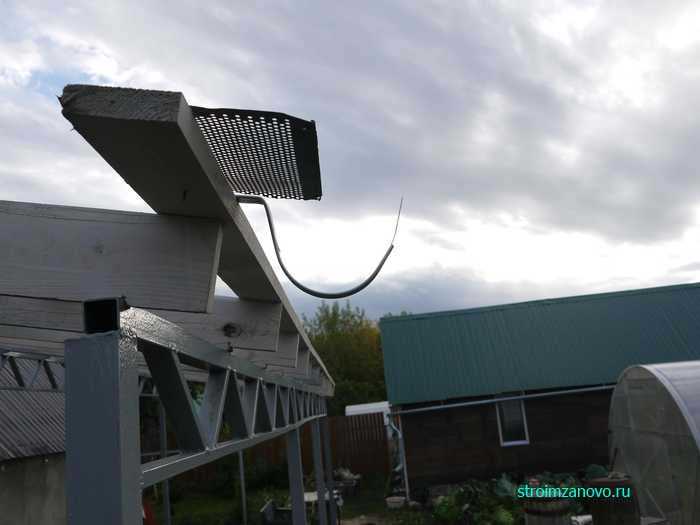

   Дальше с одного края обрешётки прикрутим небольшой лист железа, имитирующий кровлю, и рядом примерим кронштейн, расположив его так, чтобы кромка железа висела над его серединой.

   На другой стороне крыши навеса проделаем такие же операции. Только кронштейн нужно повесить немного ниже уровня первого держателя, чтобы был естественный сток воды. Угол наклона водостока устанавливается примерно 3 мм на 1 м длины крыши. Наша кровля будет длиной 8,4 м, поэтому мы должны подвесить последний кронштейн примерно на 3 см ниже первого. Горизонтальные точки кровли определим с помощью гидроуровня, сделав метки на торцах стропил. Прикрепим второй держатель желоба на 3 см ниже этой отметки и натянем между ними шнурку.

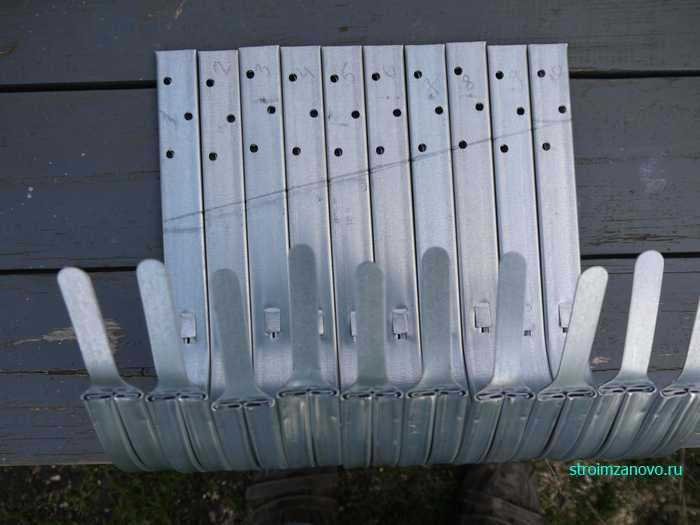

   Возьмём остальные кронштейны, пронумеруем их, соединим вместе, выровняем и проведём карандашом линию, один край которой выше второго на 3 см. В месте этих линий согнём каждый кронштейн с помощью тисков.

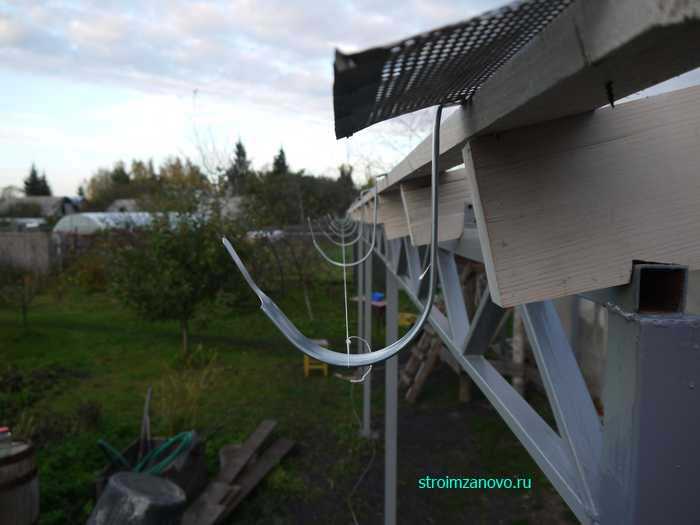

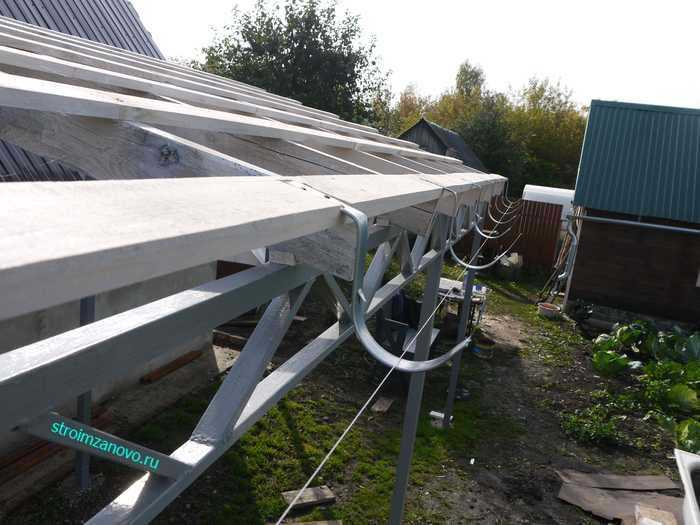

   Осталось прикрутить держатели желобов к обрешётке согласно их нумерации, корректируя уровень подвеса положением шнурки.

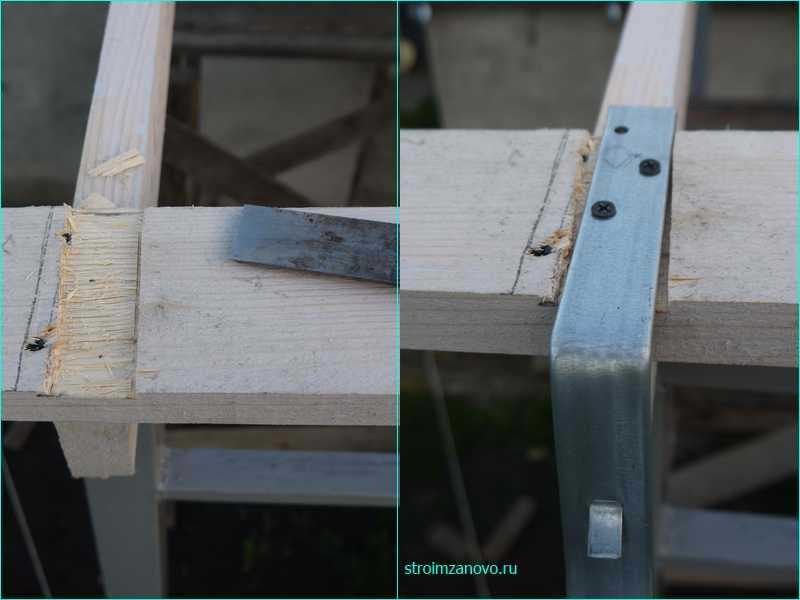

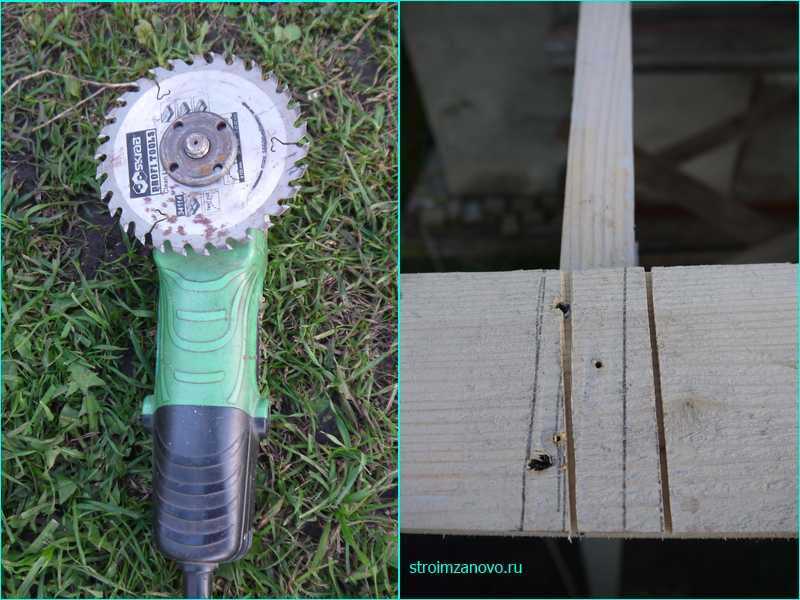

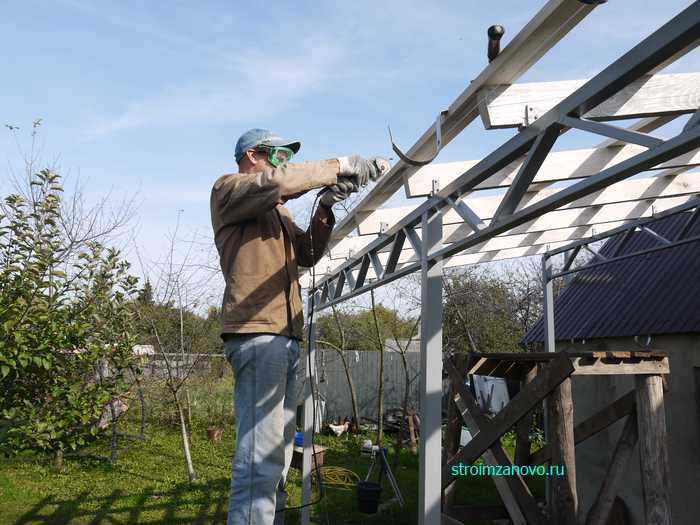

   Толщина кронштейна составляет 5 мм. Если их прикрутить сверху досок, край листа поликарбоната будет немного приподнят над обрешёткой. Это не критично, но можно установить держатели желобов заподлицо с досками. Для этого обведём карандашом места крепления кронштейнов и вырежем небольшие выемки. Такую операцию удобно проводить болгаркой, прикрепив к ней пильный диск по дереву.

   Работать с болгаркой надо аккуратно, используя защитные очки.

   После пропила доски выберем паз стамеской и прикрутим кронштейн заподлицо с обрешёткой.

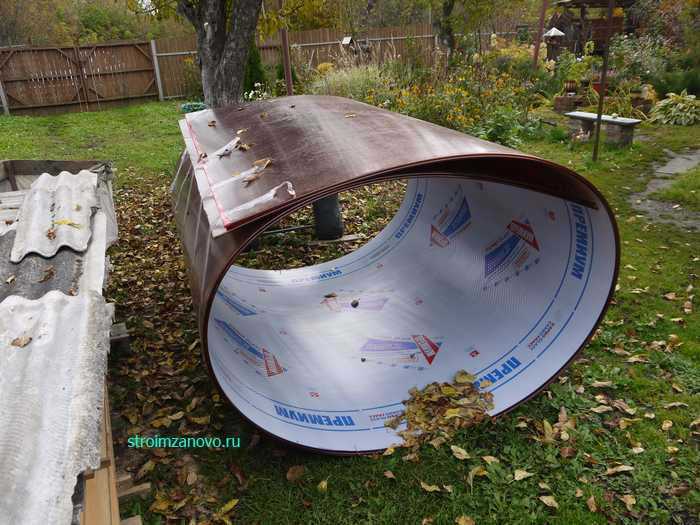

   Вот теперь всё готово к монтажу поликарбоната. Мы купили один лист этого материала толщиной 8 мм.

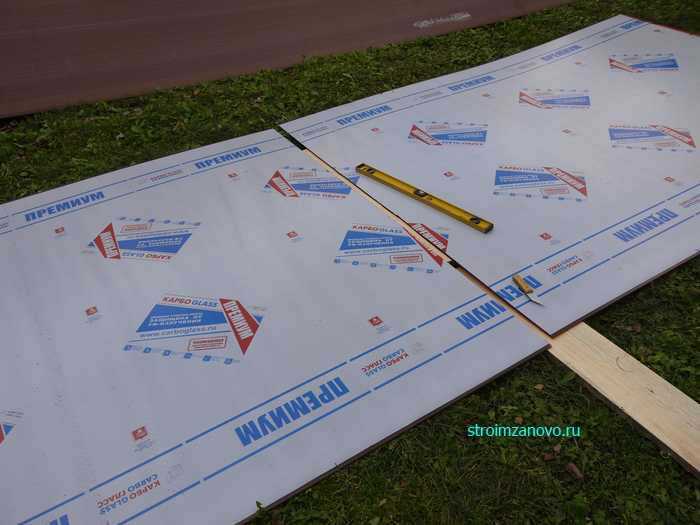

   Нашли на участке ровную площадку, разложили материал, разметили его на 4 части и отрезали канцелярским ножом, подложив под места реза доски. Чтобы резать было удобнее, лезвие ножа упиралось в железный строительный уровень, который мы расположили на линии.

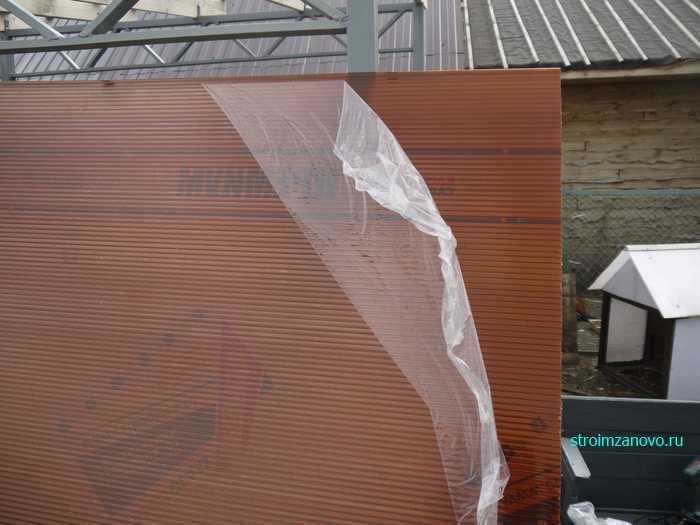

   Лист поликарбоната с обеих сторон закрыт плёнкой. С нижней стороны это плёнка прозрачного цвета, с лицевой – белая, с информационными надписями. Перед подъёмом листа на обрешётку прозрачную плёнку надо снять на земле.

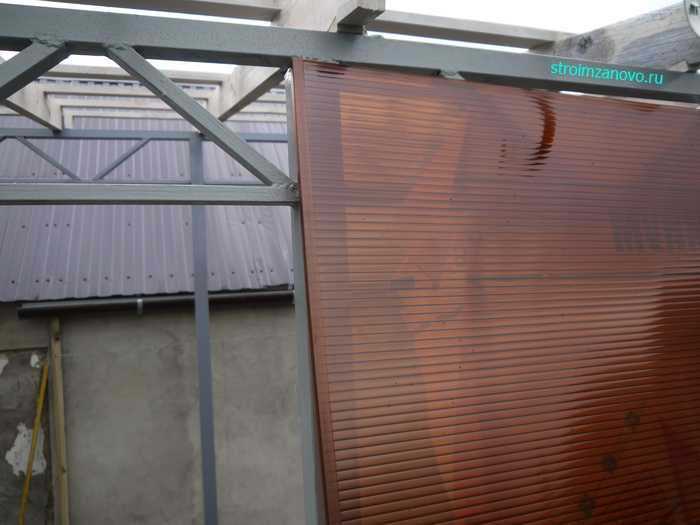

   Кромку поликарбоната, которая будет в верхней части навеса, закрывают финишным профилем под цвет материала. Нижнюю кромку оставляют открытой, чтобы через соты стекали капли конденсата.

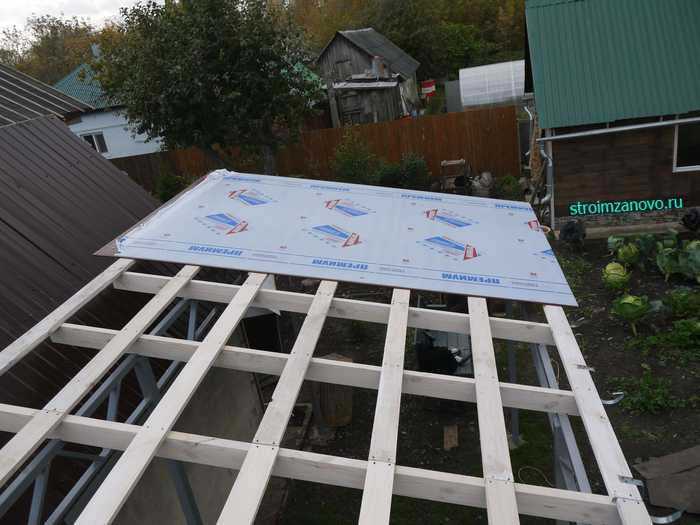

   Начинаем укладку с края крыши навеса. Расположим лист так, чтобы его кромка была точно посередине кронштейнов для желобов, с другой, перпендикулярной стороны, выпустим лист на 15 см над обрешёткой, подравняем и начнём закреплять.

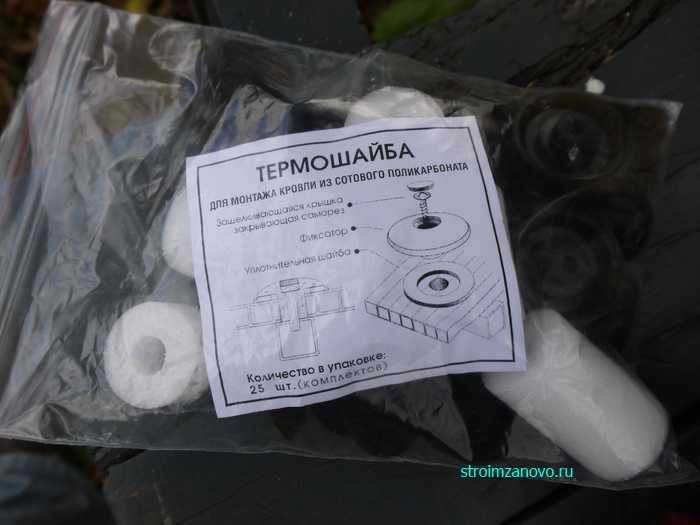

   Раньше поликарбонат крепили кровельными саморезами. Через несколько лет, в связи с тепловым расширением материала, из-под них начинала капать вода. Приходилось подниматься на крышу и подтягивать их. Сейчас для крепежа поликарбоната используют термошайбы, которые выпускаются под цвет материала и при правильной установке обеспечивают надёжное крепление на долгие годы. Состоит термошайба из набора: сама пластиковая шайба с ножкой, поролоновое кольцо и шляпка. Саморез приобретается отдельно.

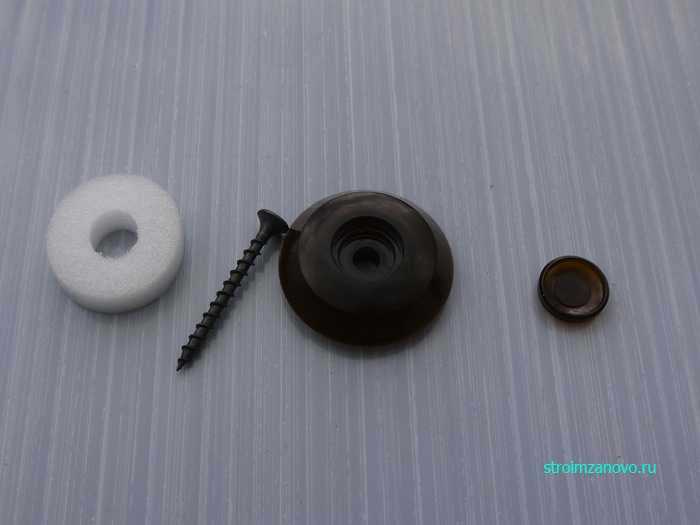

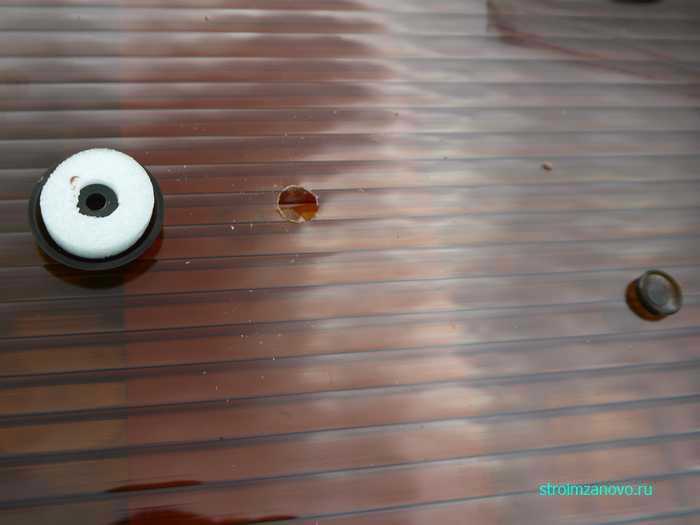

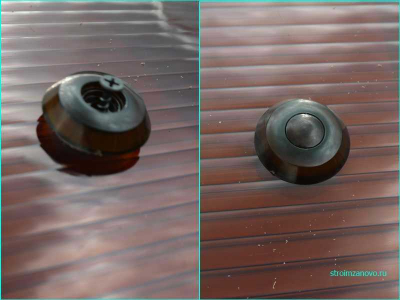

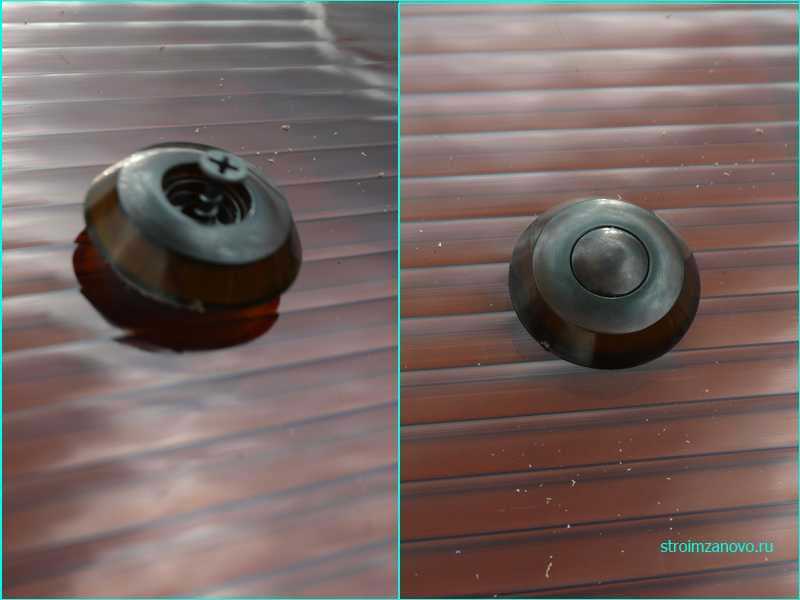

   Чтобы закрепить лист поликарбоната при помощи термошайбы, надо в нём просверлить отверстие сверлом, чуть больше диаметра ножки (мы использовали сверло на 13), воткнуть поролоновое кольцо в шайбу, шайбу вставить в отверстие, закрутить саморез и защёлкнуть шляпку.

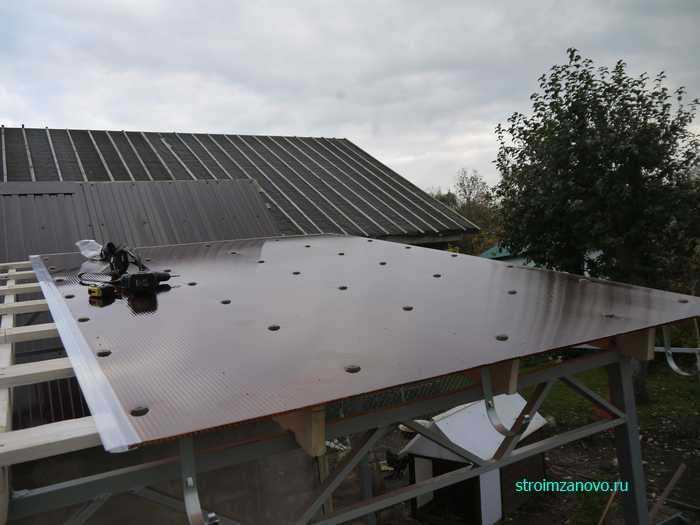

   Закрепляем лист поликарбоната термошайбами через 50 см друг от друга. Перед этим белую защитную плёнку необходимо снять.

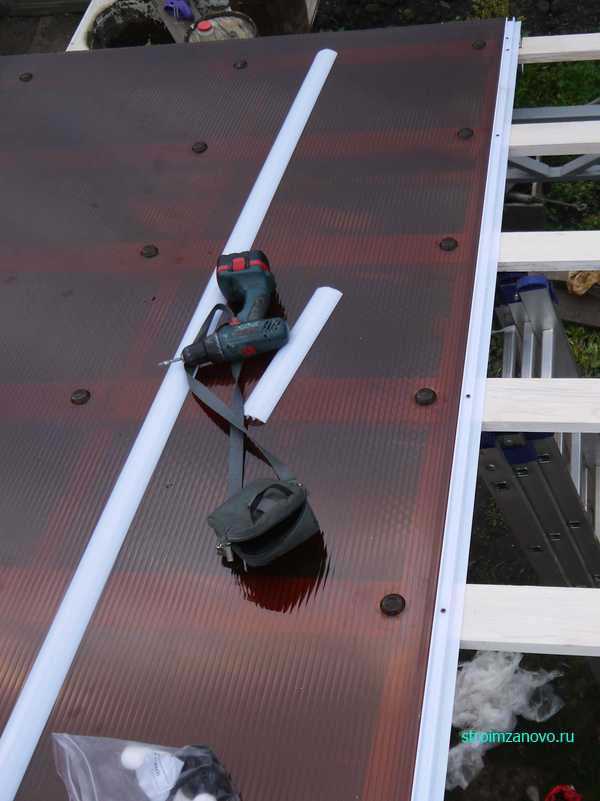

   Соединяют листы друг с другом с помощью профиля. Бывает профиль разъёмный и неразъёмный. Проще работать с разъёмным профилем. Нижнюю его часть подкладывают под лист и прикручивают к обрешётке, с другой стороны укладывают другой лист и защёлкивают крышку.

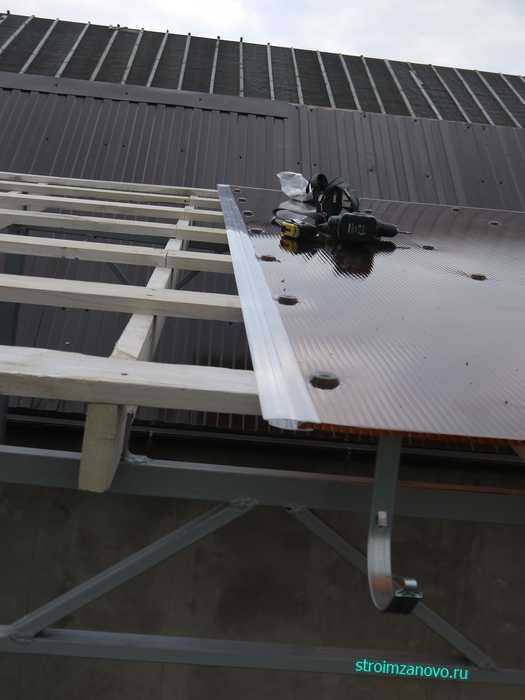

   В неразъёмный профиль лист надо вставлять, что не всегда удобно, так как ширина щели минимальна. Но, тем не менее, такой вариант тоже возможен.

   Монтаж поликарбоната надо проводить в сухую погоду, так как намокая, он становится довольно скользким. Для быстроты монтажа лучше пользоваться дрелью и шуруповёртом, чтобы не менять сверло на биту у одного инструмента.

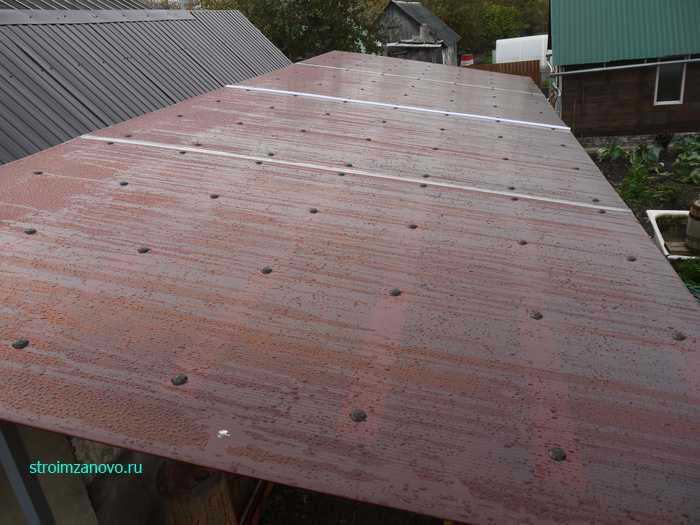

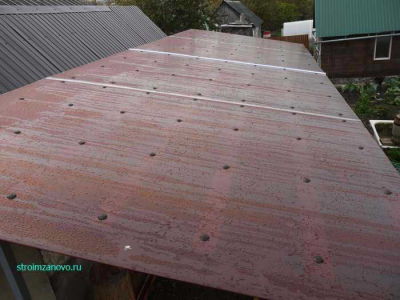

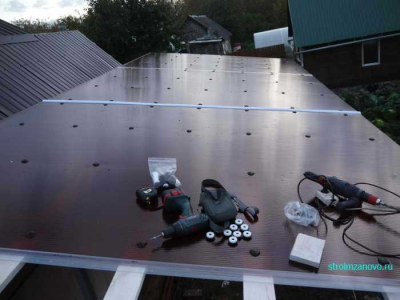

   Вот таким образом закрепляем все 4 листа на крыше постройки.

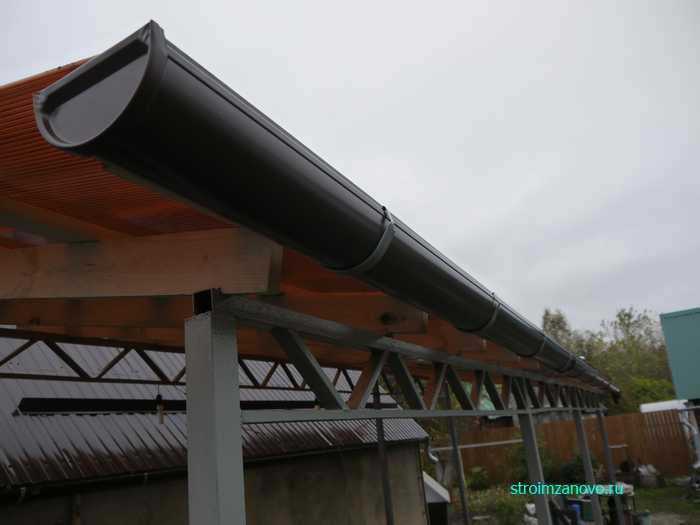

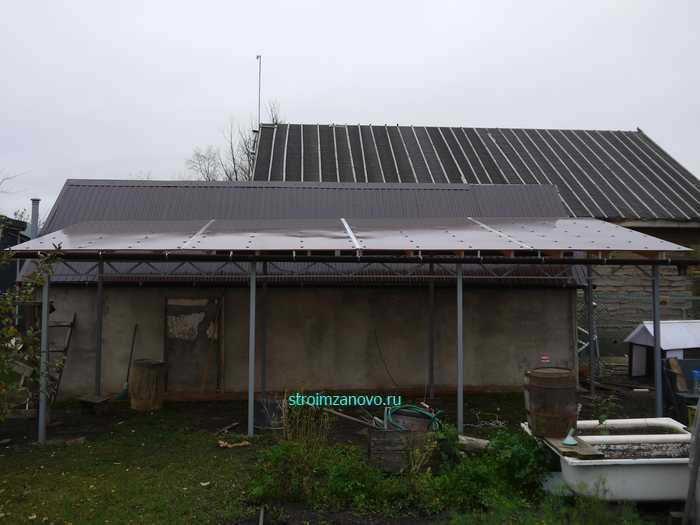

   Осталось закрепить желоба на кронштейнах и навес из поликарбоната готов.

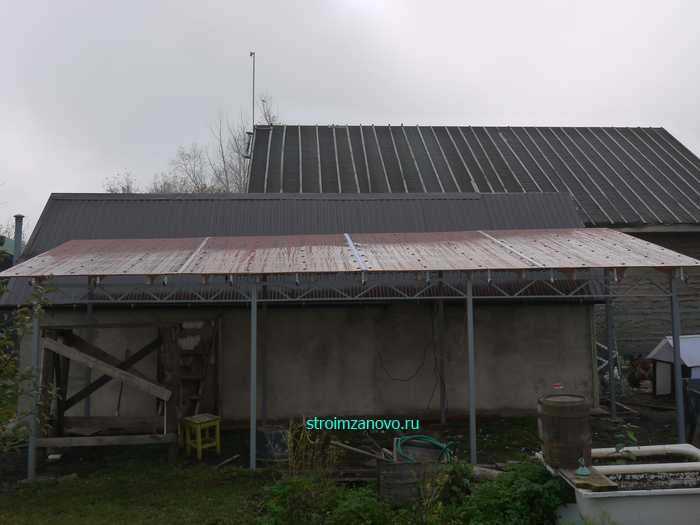

   Полученным результатом мы остались довольны, под навесом из поликарбоната светло и сухо в любую погоду.



ВИДЕО


Навес из поликарбонатаСтроим своими руками

3 комментария на “Навес из поликарбоната”

  • Владимир Анатольевич:

    Тоже хочу сделать навес на даче, только для машины. Хочется не односкатный, а арочный. Подскажите, как самому сделать такой навес. Нашел интересный проект, но делать хочу сам, а не заказывать. Время позволяет.

  • Арочный навес — хорошее решение. Только вам придется искать фирму, которая согнет трубы под определённым радиусом, в домашних условиях это сделать нельзя. А так всё тоже самое, только обрешётка у вас будет не деревянная, а металлическая.

  • Юрген:

    Я буду делать из тепличного каркаса «Кормилица» без торцов. Купить можно отдельно как комплект для удлиннения. Сварки не надо. Красить не надо. Низ вкопаю на 20 см. Поперечный нижний профиль должен прочно держать при ветре. Сверху поликарбонат так,чтобы выходить из машины можно было в сторону.
