Навес из поликарбоната своими руками



     Во втором десятилетии 21 века загородный житель, произнося слово навес, почти всегда имеет в виду навес из поликарбоната. Потому что за последние 15 лет этот материал зарекомендовал себя исключительно с положительной стороны. Он лёгок, прочен, прозрачен, надёжен – при правильном выборе толщины и квалифицированном монтаже прослужит долгие годы. Из недостатков поликарбоната – тепловое расширение материала.

   Но эта проблема легко решается выдержкой при установке нескольких листов небольших технологических зазоров и применение для крепежа специальных термошайб. Ещё один негативный момент, связанный с этим материалом – его ещё пока достаточно высокая стоимость. В остальном поликарбонат – отличный выбор кровельного покрытия для изготовления всевозможных навесов, беседок, арок.

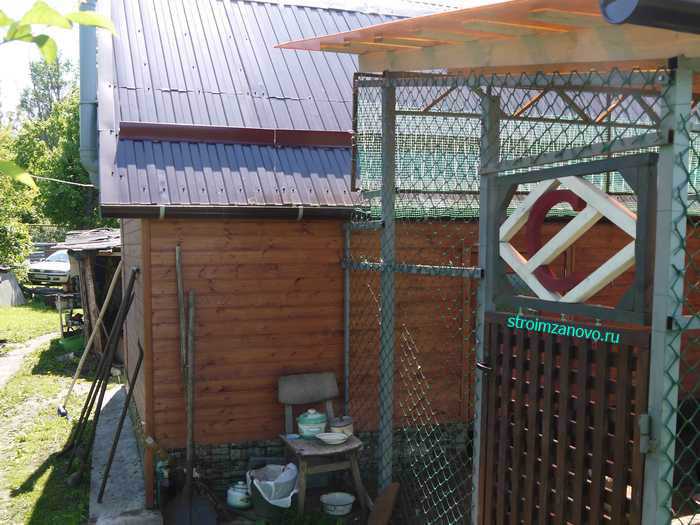

  На нашем дачном участке тоже есть навес из поликарбоната. Его мы сделали над загоном для кур, чтобы территория, по которой гуляют птицы, всегда была сухой, в независимости от капризов погоды. Рядом с загоном мы решили сделать летнюю кухню, чтобы можно было готовить корм курам, хранить зерно, кастрюли и всевозможный кухонный инвентарь.

   Домашнюю птицу кормить надо ежедневно, и в дождь, и в снег. Поэтому это место должно быть под крышей. Чтобы было светлее, лучше всего сделать навес из поликарбоната.

   Первым делом размечаем площадку. Так как поликарбонат – покрытие дорогое и продаётся листами размером 2,1 на 6 метров, исходить лучше из этого. Например, если вы планируете сделать навес на площадке шириной от 2-х до 3-х метров, лучше остановиться на цифре 2, тогда не придётся покупать ещё один лист материала. В нашем случае мы тоже обойдёмся одним листом, ширина летней кухни будет 2 м.

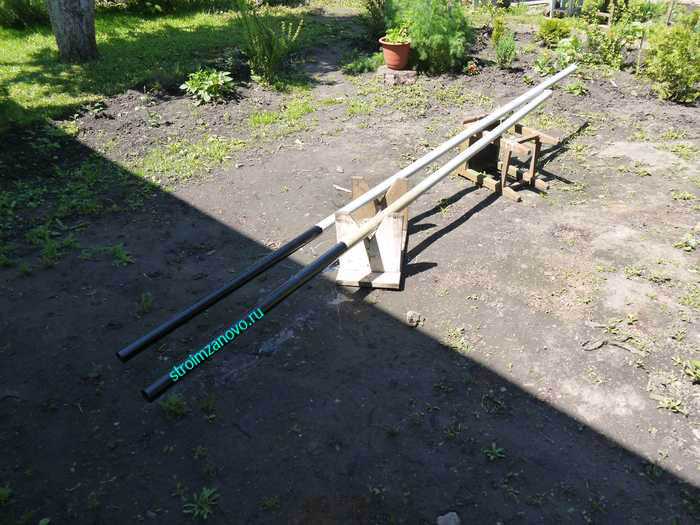

   Сначала подготовим опоры для односкатного навеса. С одной стороны установим два столба, с другой стороны используем уже стоящие опоры. Для изготовления столбов возьмём две металлические трубы диаметром 50 мм, сварим их электросваркой до 320 и 300 см. Нижнюю часть, 1 метр, обработаем битумной мастикой, остальное покрасим краской по металлу.

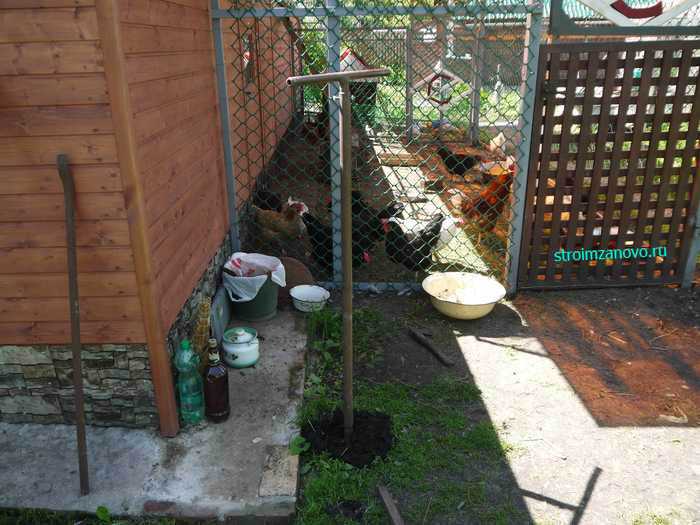

   В местах устройства опор для навеса садовым буром сделаем две ямы глубиной 1 м.

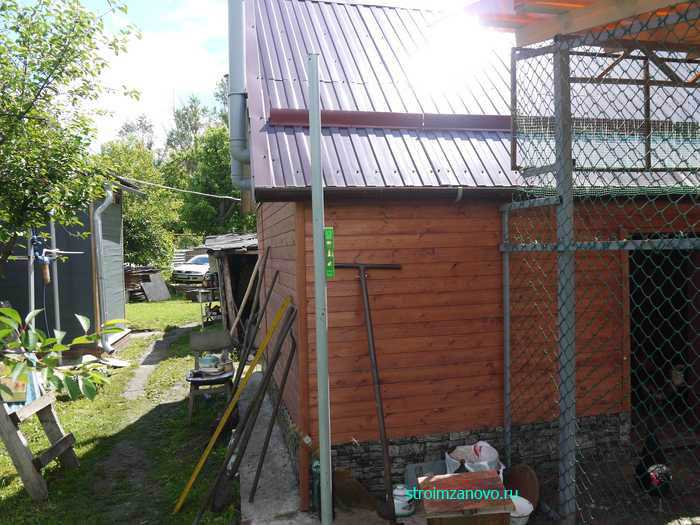

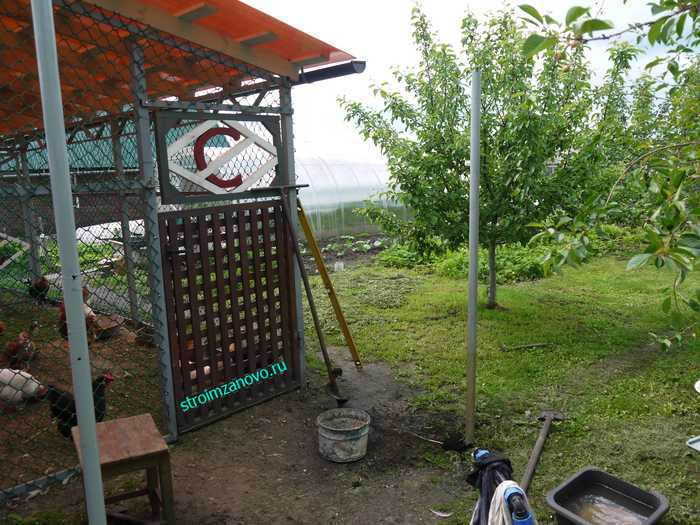

   Установим в них столбы, уровнем проконтролируем вертикаль.

   Засыплем ямы мелкой щебёнкой, трамбуя её металлическим ломом. Бетонировать столбы под небольшой навес нет необходимости, если же площадь кровли велика, вместо щебня лучше залить опоры бетоном.

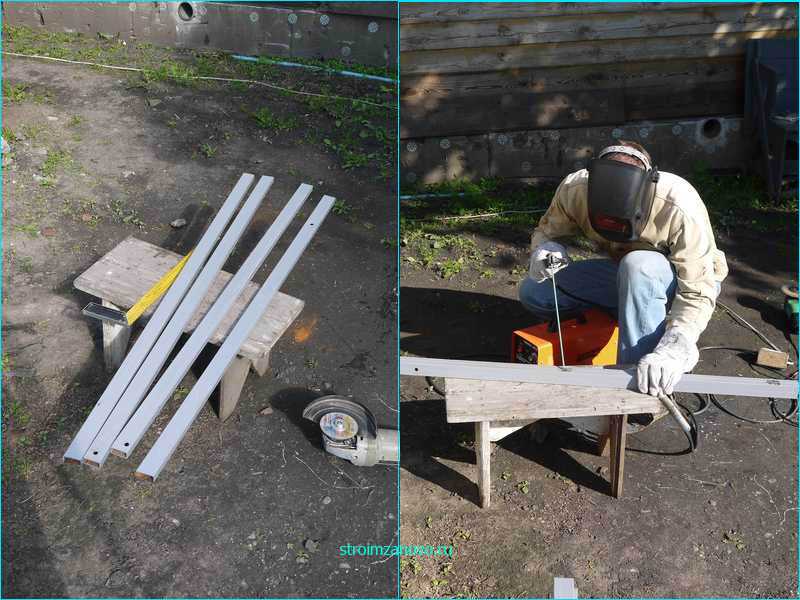

      Для так называемого мауэрлата, горизонтальных опор на столбах, будем использовать профильные трубы размером 20 на 40 мм. Для увеличения их прочности на изгиб сваркой сварим их по 2 штуки между собой.

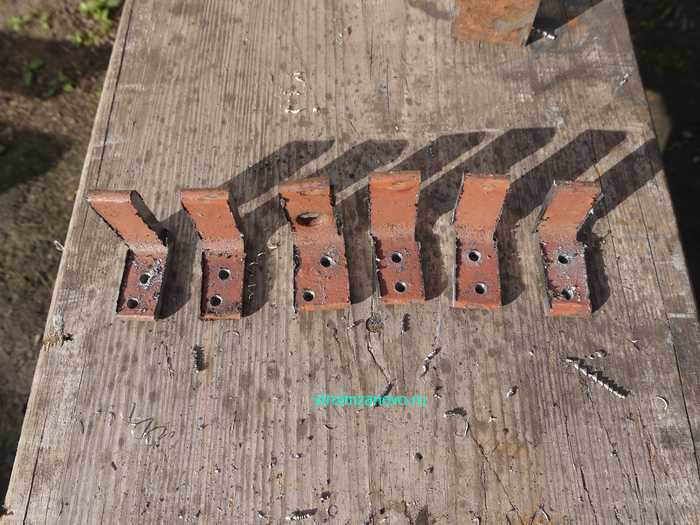

      Из металлического уголка размером 40 на 40 мм нарежем 6 небольших уголков и просверлим в каждом по 2 отверстия.

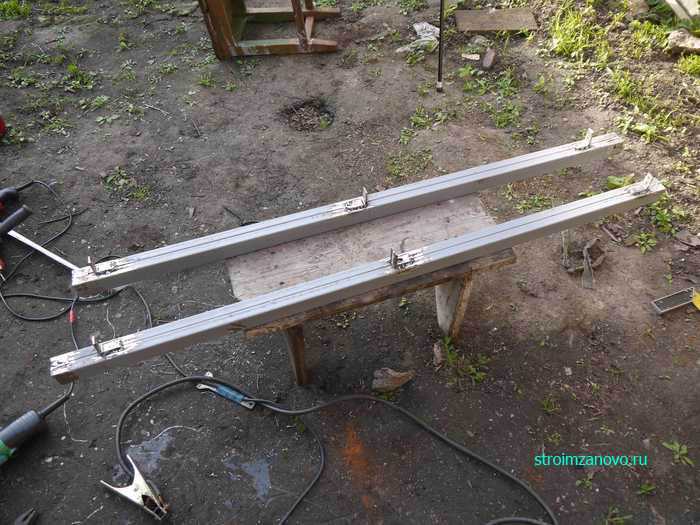

   Приварим их к профильным трубам на равном расстоянии друг от друга, отступив от краёв по 50 мм.

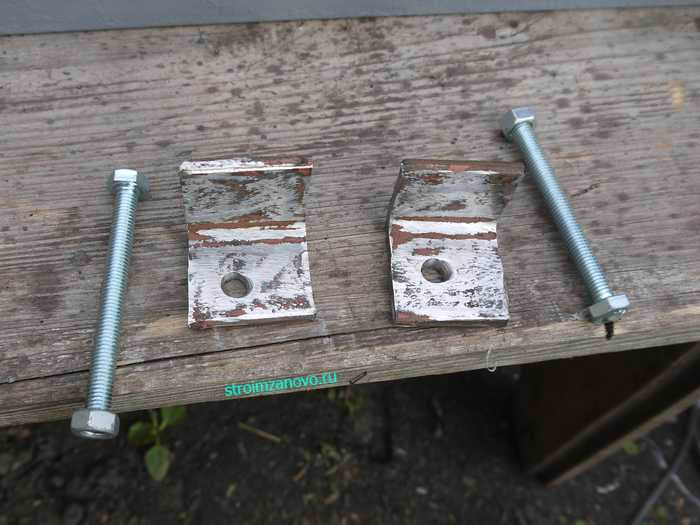

   Вторую часть мауэрлатов будем крепить к уже установленным опорам. Для этих целей отрежем ещё два уголка, подберём болты длиной, чуть больше диаметра опор и просверлим в уголках по одному отверстию, чтобы болты в них проходили.

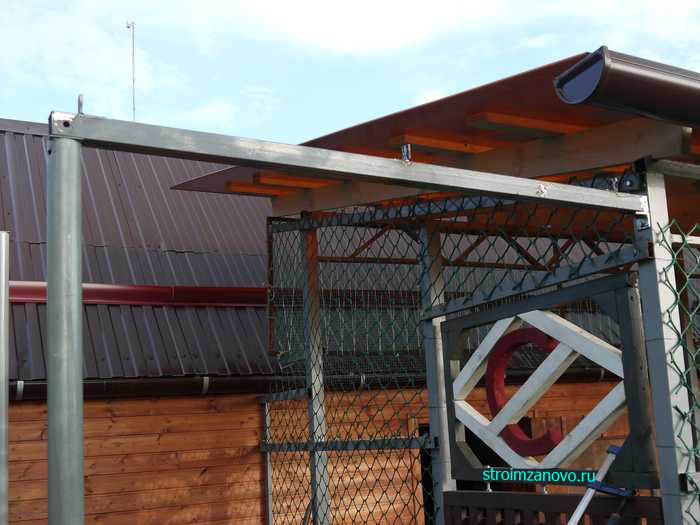

   Возьмём трубу-мауэрлат, один край положим на столб, другой поднесём к опоре. Уровнем определим горизонталь и сделаем на опоре отметку. Просверлим в столбе отверстие и с помощью болта и гайки соединим уголок с опорой площадкой вверх. Для надёжности зачистим это место наждачкой от краски и приварим уголок к столбу. Вторая часть трубы будет лежать на столбе, который мы установили. Эти элементы сварим между собой сваркой.

   Точно так же установим и второй мауэрлат. Покрасим всю конструкцию краской.

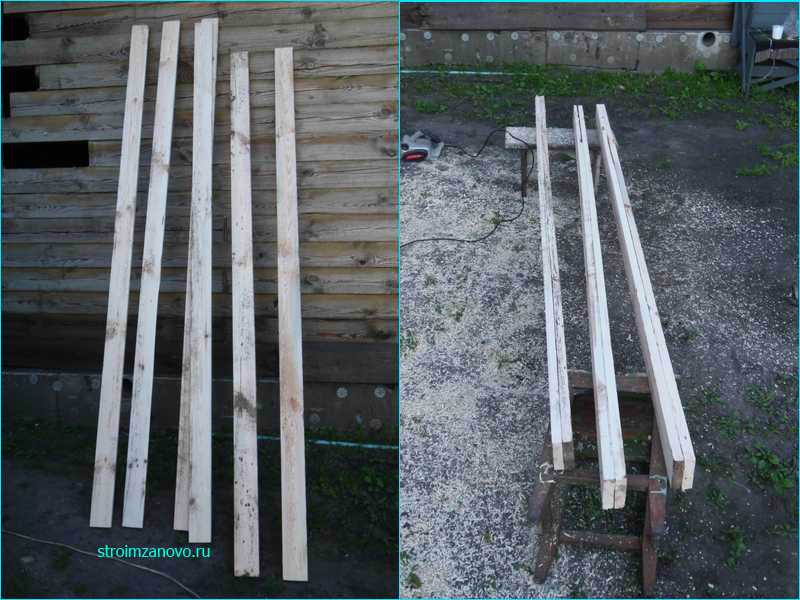

   Дальше будем делать стропила. Для них подберём 6 досок толщиной 25 мм, шириной 100 мм, подходящей длины.

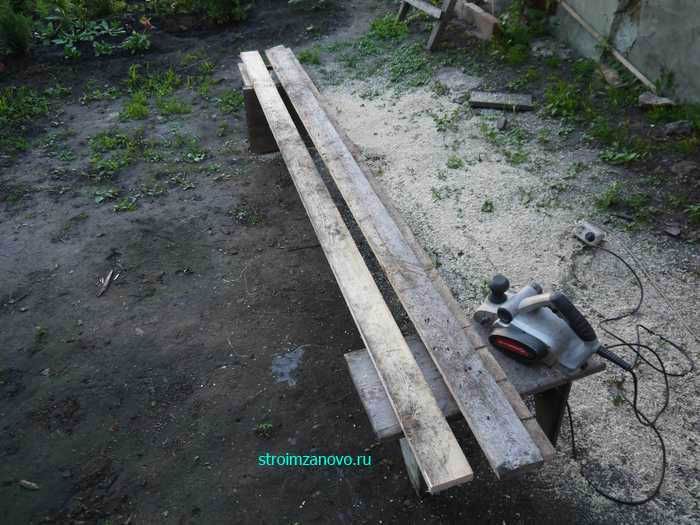

   Обработаем их электрорубанком и соединим попарно с помощью саморезов.

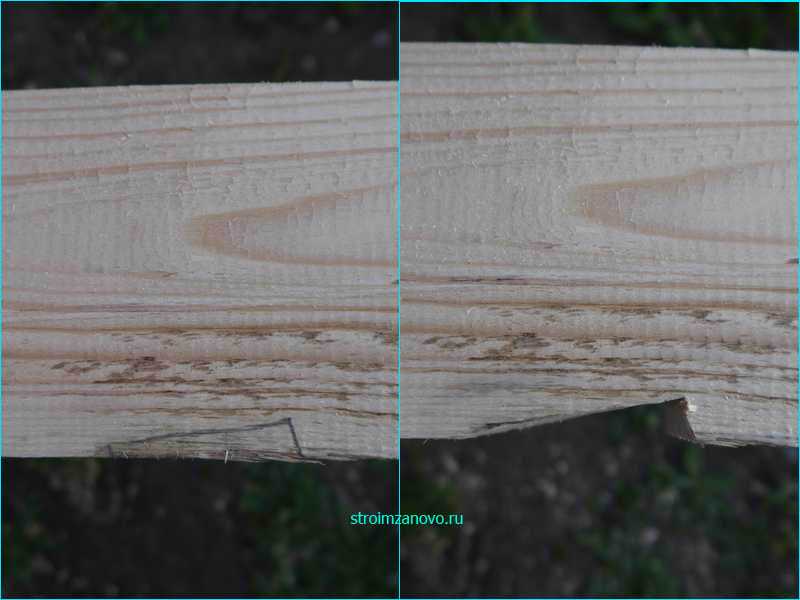

   Примерим стропила к опорам. Чтобы площадь соприкосновения досок с мауэрлатом была больше, в этих местах сделаем метки и вырежем пазы электролобзиком.

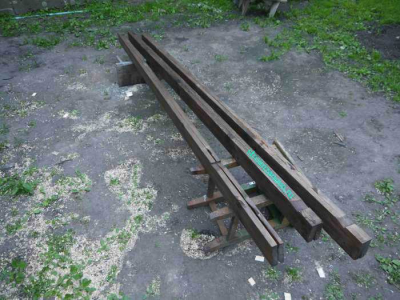

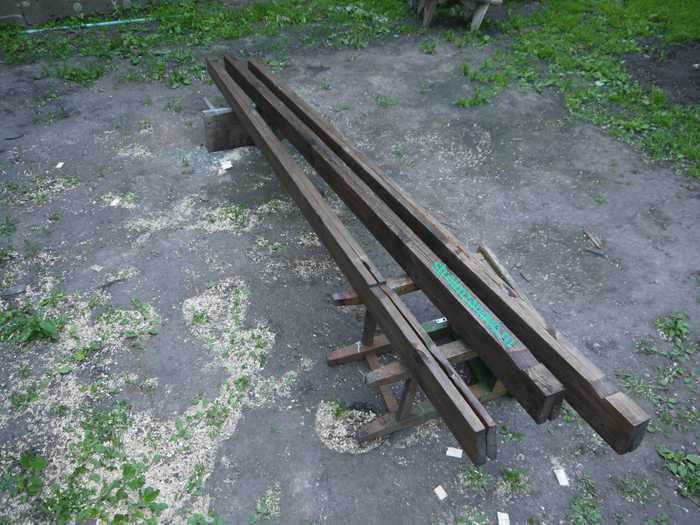

   После этого стропила отправляем на покраску.

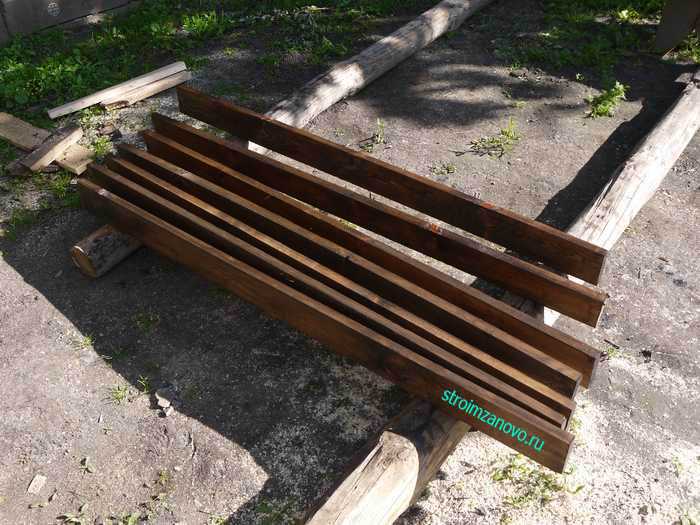

   Для обрешётки под поликарбонат возьмём такие же доски, обработаем их рубанком, нарежем нужной длины и покрасим.

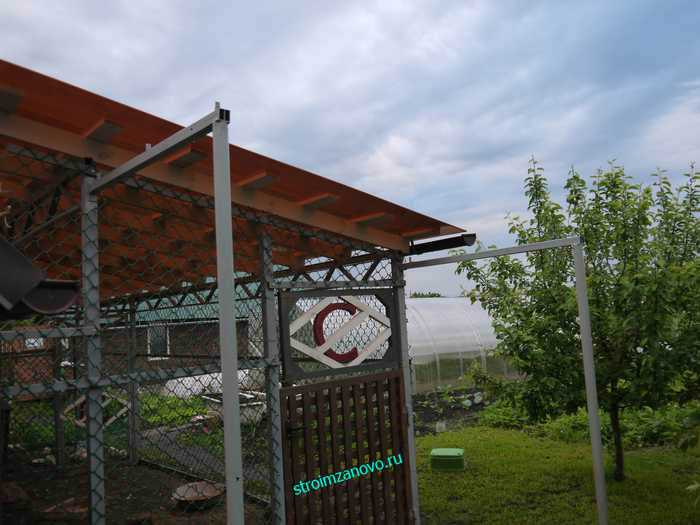

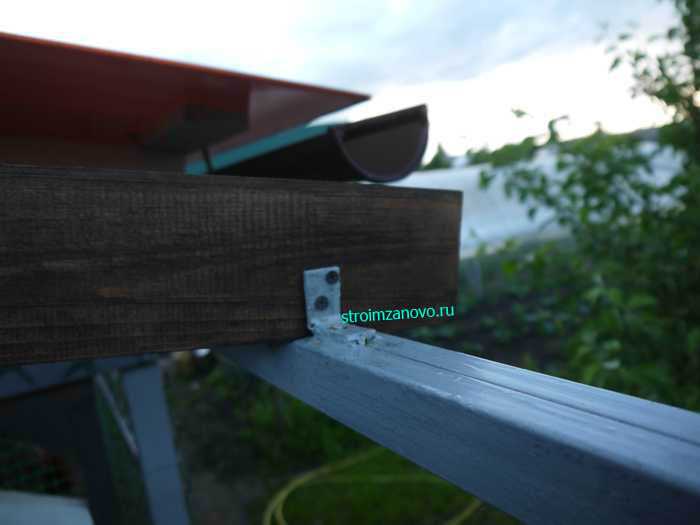

   Следующим шагом установим стропила на верх навеса. Поднимем их, разместим на перекладинах рядом с уголками и прикрутим к ним двумя саморезами с каждой стороны.

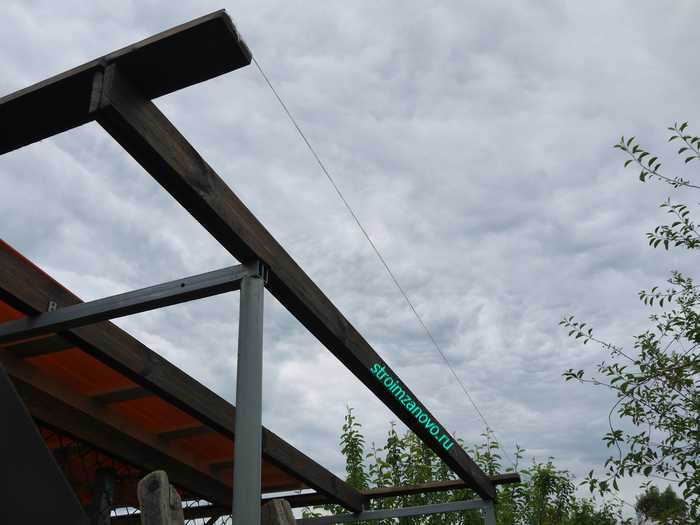

   Теперь пришла очередь обрешётки. Сначала закрепим на стропилах две крайние доски, между ними натянем шнурку.

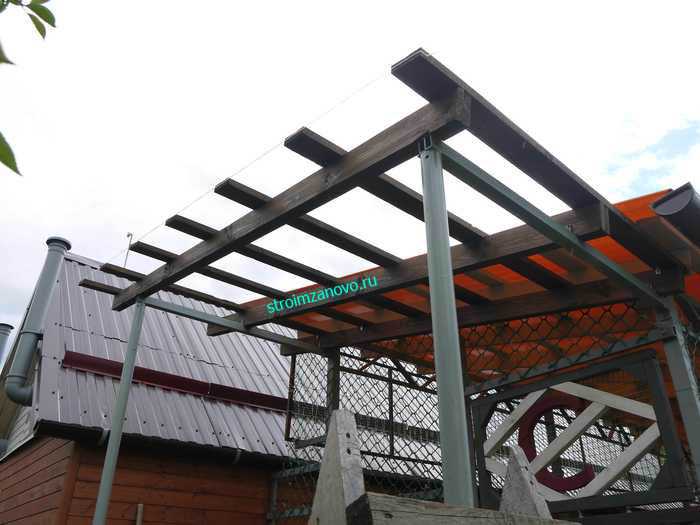

   Остальную обрешётку прикрутим к стропилам с шагом между досками 35 см, выровняв края по натянутому шнуру.

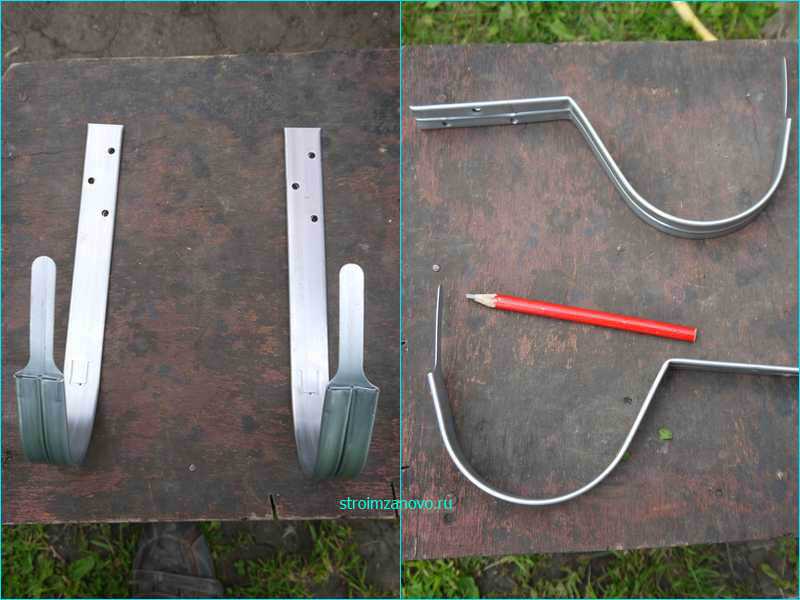

   Сразу всё подготовим для системы водоотведения воды с крыши. Для этого купим два кронштейна и загнём их под определённым углом.

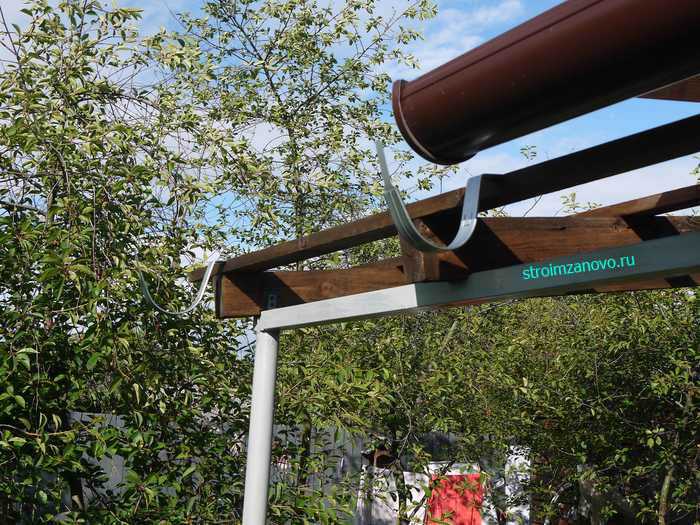

   Чтобы желоб был под наклоном, кронштейны надо загнуть на разном расстоянии от их края. Делается это так: соединяем их вместе, выравниваем. На обоих чертим линию сгиба. Один сгибаем по этой метке, а на втором кронштейне чертим ещё одну линию, на 1 см выше центральной, и сгибаем его по ней. Закрепим крюки на обрешётке. Получается, что первый кронштейн будет висеть выше, чем второй. Когда поставим желоба, они будут под наклоном, по которому дождевая вода будет стекать в водосточную трубу.

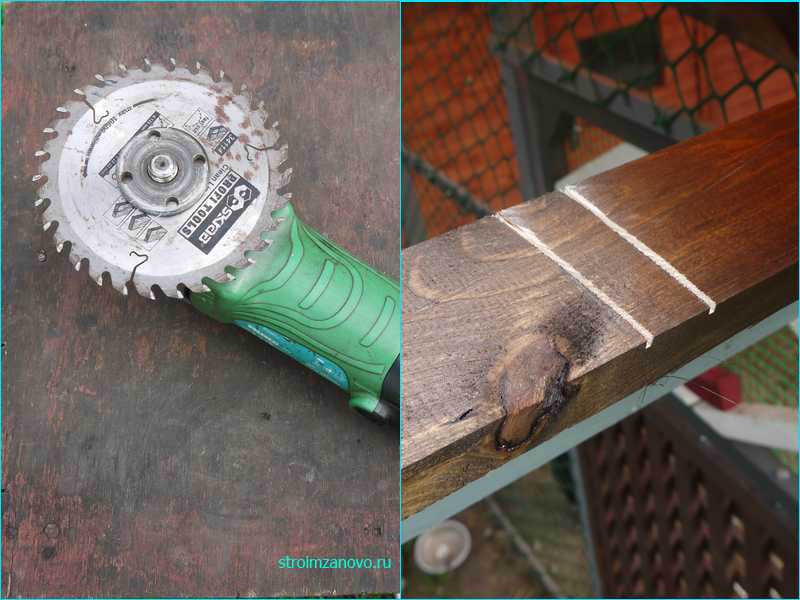

   Чтобы кронштейны были заподлицо с обрешёткой, сделаем в ней выемки на их толщину. Для этого на болгарку прикрепим диск для реза по дереву и сделаем 4 распила на глубину 0,5 см.

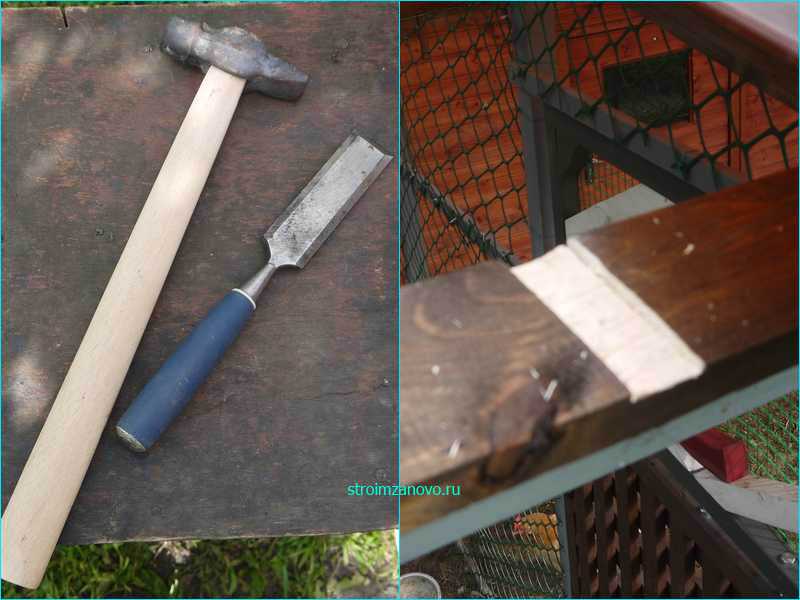

   Стамеской выберем древесину и прикрутим в эту выемку кронштейны. Они будут вровень с досками обрешётки.

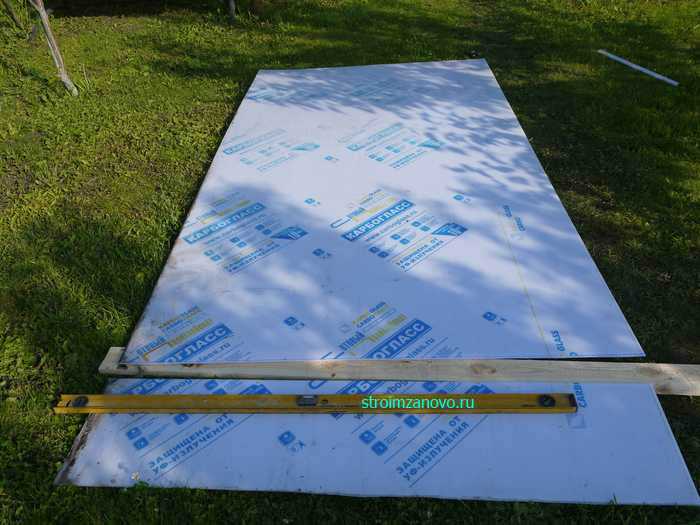

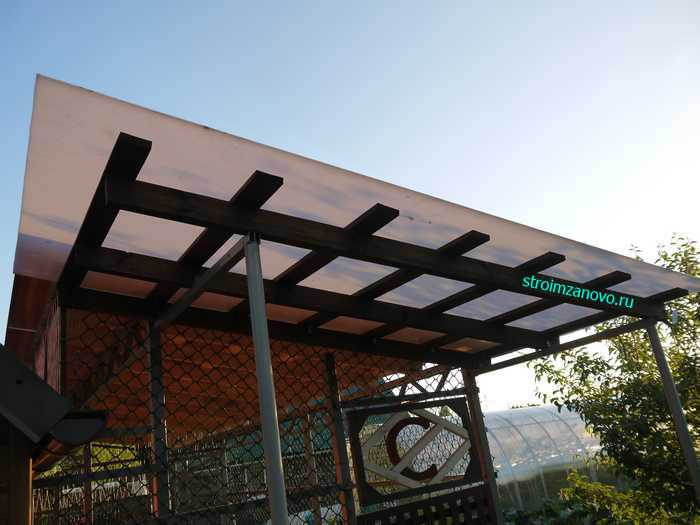

   Осталось установить на обрешётку лист поликарбоната. Разместим его на ровной площадке и разметим по размеру крыши. Отрезают поликарбонат обычный сапожным ножом, подложив под его лезвие доску. Чтобы разрезать лист ровно,к линии приложим металлическую линейку и упрём в неё лезвие ножа.

   Снимем с листа защитную плёнку и расположим его на обрешётке, сделав напуск над досками 15 см.

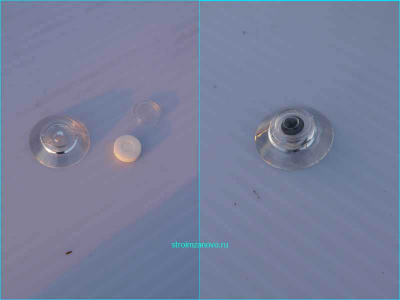

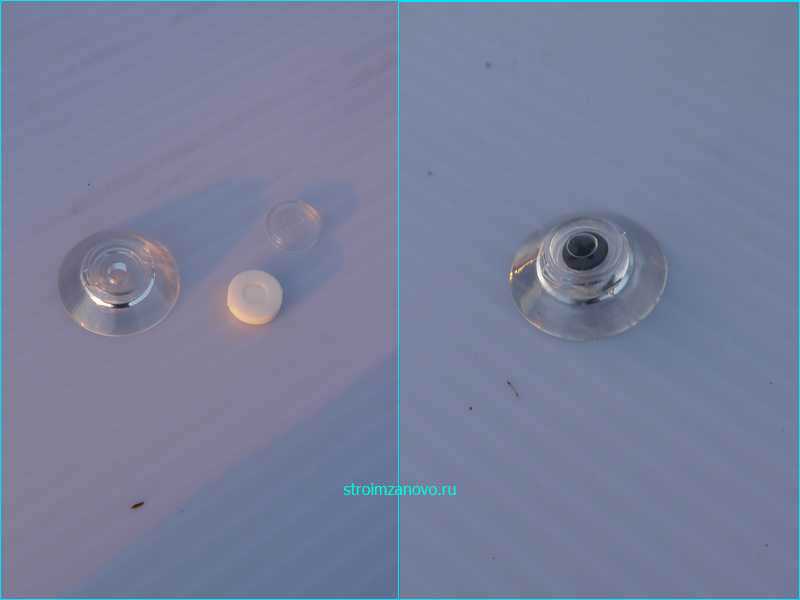

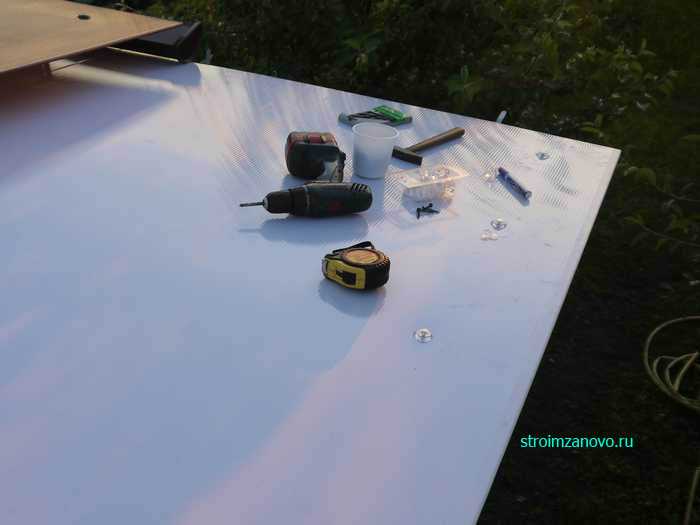

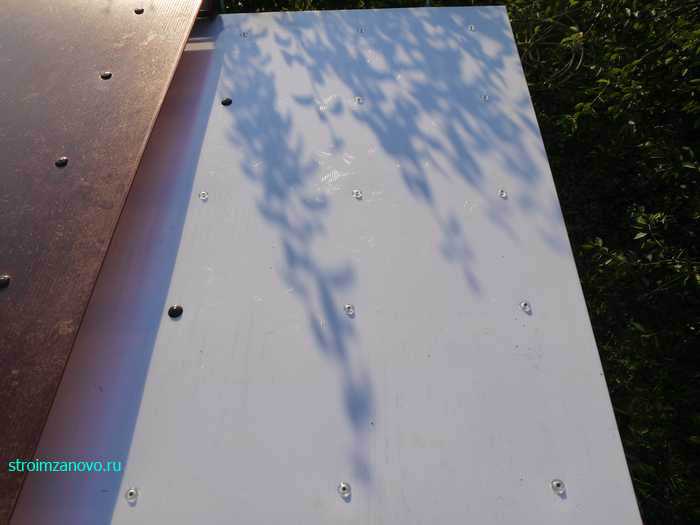

   Крепить поликарбонат к обрешётке будем с помощью специальных термошайб. Их конструкция такова, что под ними исключается протечка воды. В пластиковый корпус вставляется шайба из пенопласта и саморезом прикручивается через лист поликарбоната к обрешётке. Сверху защёлкивается пластиковая заглушка.

   Термошайбы устанавливаются через 50-70 см друг от друга и надёжно удерживают лист на крыше.

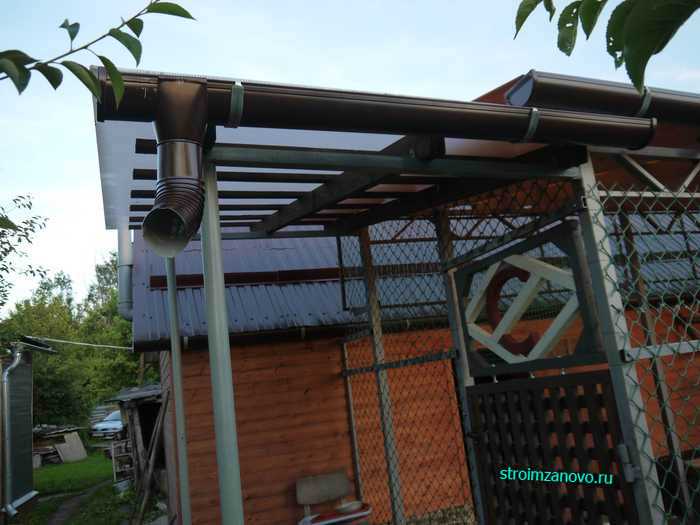

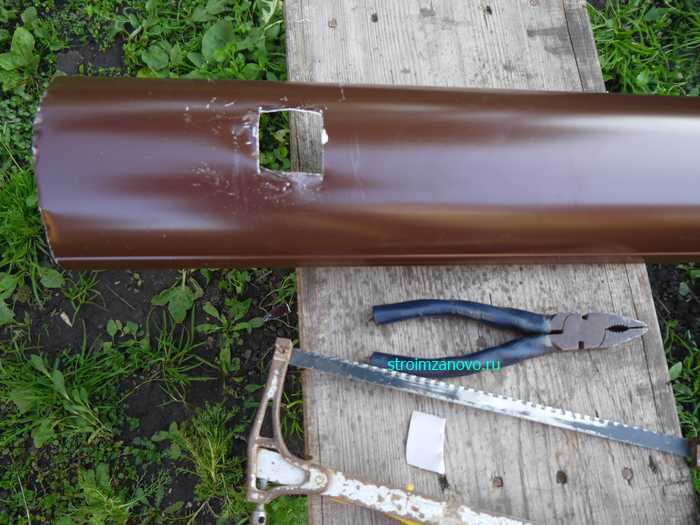

   В завершении возьмём желоб, вырежем в нём отверстие под водосток, закрепим воронку и повесим систему на кронштейны.

   Останется лишь установить водосточные трубы.

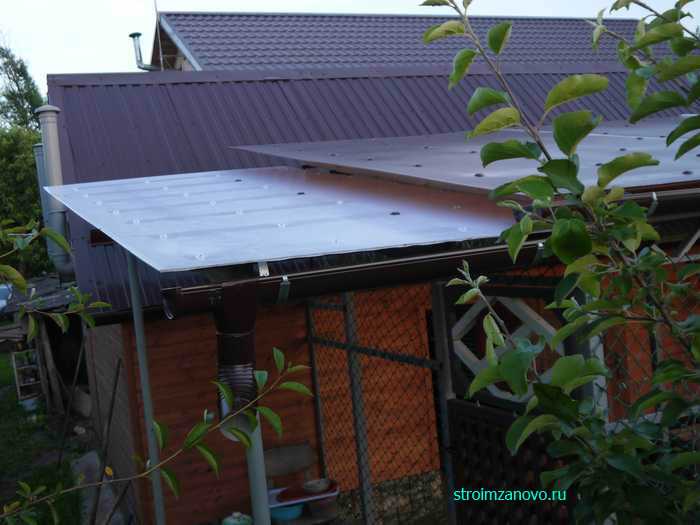

   На этом изготовление небольшого навеса из поликарбоната завершено.
